杰盈继电器JY3FF系列产品技术参数

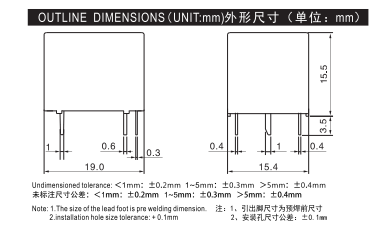

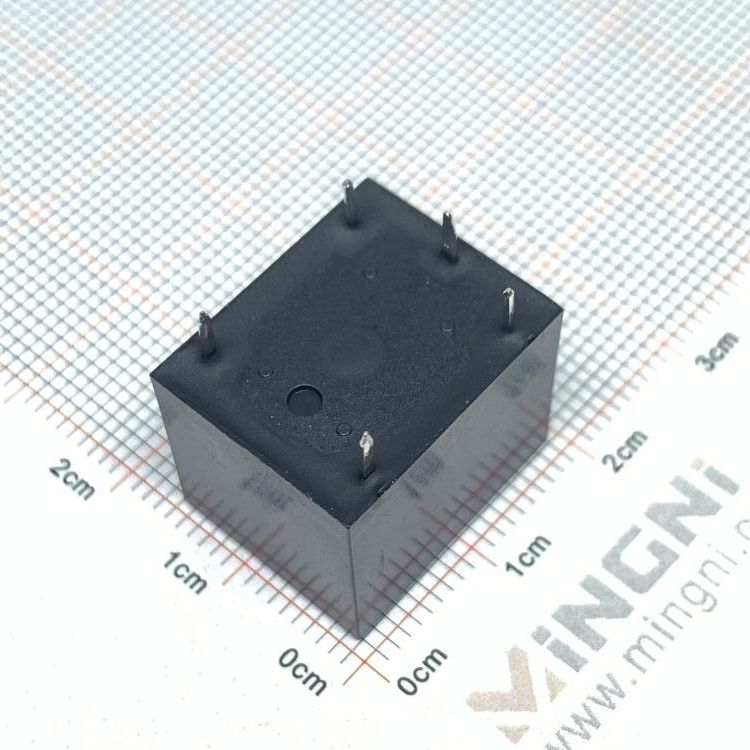

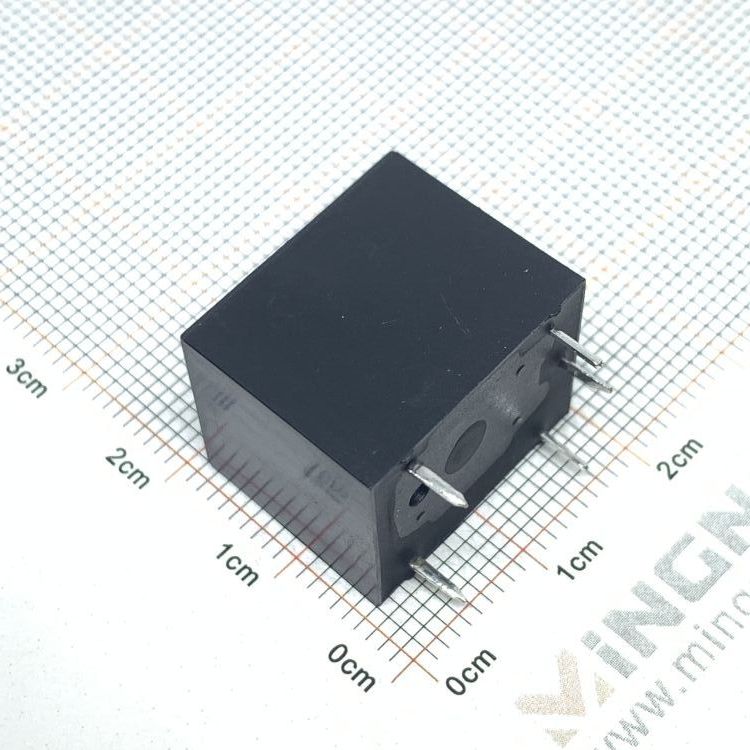

特点	高达15A触点切换能力、具有一组常开，一组转换触点形式、配有多种插座可供选择、外形尺寸：19.015.415.5mm
典型用途	家用电气：空调、电热器办公室设备：电脑、传真机等智能家居产品

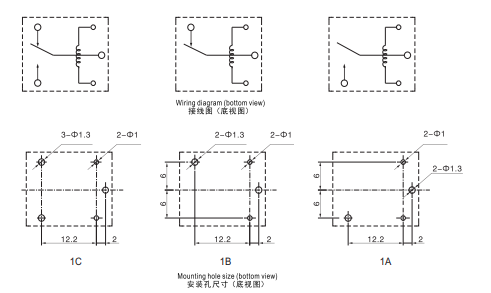

Contact Form触点形式		A-1组常开 B-1组常闭 C-1组转换
Rating Load (Resistive) 额定负载（阻性）		A型：10A 250VAC 15A 125VAC
Max.Switching Current 最大切换电流		15A
Max.Switching Voltage 最大切换电压		277VAC/28VDC
Max.Switching Power 最大切换功率		2770VA/280W
性能参数
Contact Materials触点材料	AgAlloy银合金
ContactResistance接触电阻	100mQ Max
Operate Time 吸合时间	10ms. Max
Release Time 释放时间	5ms. Max
Insulation Resistance 绝缘电阻	100MQ Min.(DC500V)
Initial Dielectric Strength 介质耐压	between open contacts; 触点与触点间：			AC 750V,50/60Hz 1Min
	between contacts and coil: 触点与线圈间：			AC1,500V,50/60Hz 1Min
Vibration Resistance 抗振动	Damage limits: 耐久：		10～55Hz Double Amplitude双振幅1.5mm
	Malfunction: 误动作：		10~55Hz Double Amplitude双振幅1.5mm
Shock Resistance 抗冲击	Damage limits: 耐久：		100G Min
	Malfunction: 误动作：		10G Min

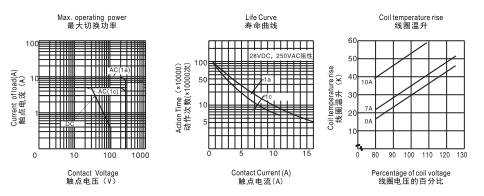

Life寿命	Mechanical Life (10800 per hour) 机械寿命（每小时10800次）				1x10
	Electrical Life(1800 per hourl 电气寿命（每小时1800次）				1×10°
Ambient Temperature环境温度	-40℃~+105℃《Na condensation) （不冷凝）
Unit Weight 单位重量	约Approx,10.0g
线圈参数（在23C）
Coil Nominal Voltage 额定电压(VDC)	Nominal Current 额定电流 ±10%(mA)	Coil Resistance 线圈申阴 ±10%（Q)	Max Continuous Voltage 最大连续外加电压	Pick-Up Voltage 吸合电压（Max)	Drop-Out Voltage 释放电压 (Min)	Rated power 额定功率
3	120.00	25	Coil Nominal Voltage 130% 额定电压的 130%	Coil Nominal Voltage 75% 额定电压的 75%	Coil Nominal Voltage 10% 额定电压的 10%	About0.36 W 约0.36W
5	71.42	70
6	60.00	100
9	40.00	225
12	30.00	400
15	24.00	625
18	2D.00	900
24	15.00	1.600
48	7.50	6.400
3	120.00	25
5	71.42	70	Coil Nominal Voltage 130% 额定电压的 130	Coil Nominal Voltage 75% 额定电压的 75%	Coil Nominal Voltage 10% 额定电压的 10%	About0.45W 约0.45 W
6	60.00	100
9	40.00	225
12	30.00	400
15	24.00	625
18	20.00	900
24	15.00	1.600
48	7.50	6,400
安规认证
AuthType Basic 认证类别	CoC		TUV		ULIC UL
Authentication Load 认证负载	10A 250VAC		10A 250VAG		15A 125VAC
