三友继电器SJ-S-112LMHF系列产品技术规格
特点三友继电器SJ-S-112DMH系列:引进日本第一电机株式社DQ1U技术及生产线。微型( 18.2 X 10.2X15.5mm),切换能力达12安培,选用于密集安装。耐冲击电压: 10000伏。可提供满足IEC60335-1的产品。可提供满足IEC60079-15的产品
典型用途家用设备、办公设备,音响设备、汽车、空调等领域
触点负载
型号SJ-DMSJ-LM
额定负载(阻性)10A 250VAC8A 277VAC
最大切换电流12A12A
最大切换电压277VAC277VAC
最大切换功率3,324VA3,324VA
性能参数
触点材料银合金
接触电阻100mQ Max.(1A 6VDC)
吸合时间10msec. Max.(不加二极管)
释放时间5msec.Max.(不加二极管)
绝缘电阻1,000MQ Min.(DC500V)
介质耐压触点与触点间:AC1,000V、50/60Hz 1min.
触点与线圈间:AC4,000V,50/60Hz 1min.
抗振动耐久10~55Hz,双振幅1.5 mm
误动作10~55Hz,双振幅 1.5 mm
抗冲击耐久100GMin.
误动作10GMin.
寿命机械寿命(每小时10,800次,室温)10.000,000次
电气寿命(每小时 360次,室温)100,000次
环境温度-40℃~+105℃(不冷凝)
重量约5.7g
线圈参数 (at 20℃)
额定电压
(VDC)
额定电流
±10%(mA)
线圈电阳
±10%(2)
最大连续
外加电压
吸合电压
(Max.)
释放电压
(Min.)
额定功率
3150.0020额定电压的
130%
额定电压的
75%
顿定电压的
5%
约0.45W
590.0055
675.0080
950.00180
1237.50320
1825.00720
2418.751,280
额定电压
(VDC)
额定电流
±10%(mA)
线圈电阻
±10%(Q)
最大连续
外加电压
吸合电压
(Max.)
释放电压
(Min.)
额定功率
366.6745额定电压的
130%
额定电压的
75%
颜定电压的
5%
约0.20W
540.00125
633.33180
922.22405
1216.67720
1814.811,620
248.332,880
安全认证负载(注:更多详细的认证负载,参考安规证书)
认证类别CQCTUVVDEUL/CUL
认证号码CQC02001002114R5014242040002146E190598
认证负载SJ-D
10A 250VAC
12A 125/250/277VAC
SJ-L
8A 277VAC
12A 125/250/277VAC
SJ-D
10A 250VAC
SJ-L
8A 277VAC
SJ-D
10A 250VAC
SJ-L
8A 277VAC
SJ-D
10A 125VAC/250VAC,Resistive
10A 120VAC.Resistive
1/3 HP 240VAC
TV-5,120VAC
Poliot Duty:240VA,240VAC
12A/10A 125/250/277VAC.Resistive & General use
SJ-L
8A 277VAC Resistive
TV-5.120AVC
Poliot Duty:120VA,240VAC
12A/10A 125/250/277VAC,Resistive & General use


外形尺寸、接线、安装孔尺寸图

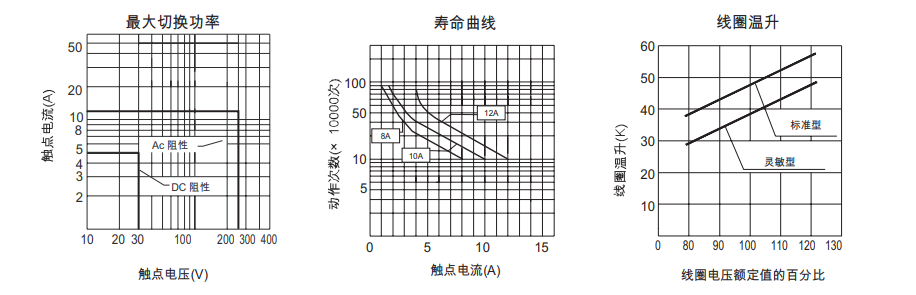

性能曲线
