HHC系列小型电磁继电器适用于电子控制设备、家用电器、智能家居、办公自动化、安保系列、商用机械、通迅设备、汽车、机床、建筑、运输设备、仪器仪表，可作为遥控中间转换或放大元件。其引出端子间距、外形尺寸已标准化与国内、外通用。
本系列小型电磁继电器执行GB14048.5标准。

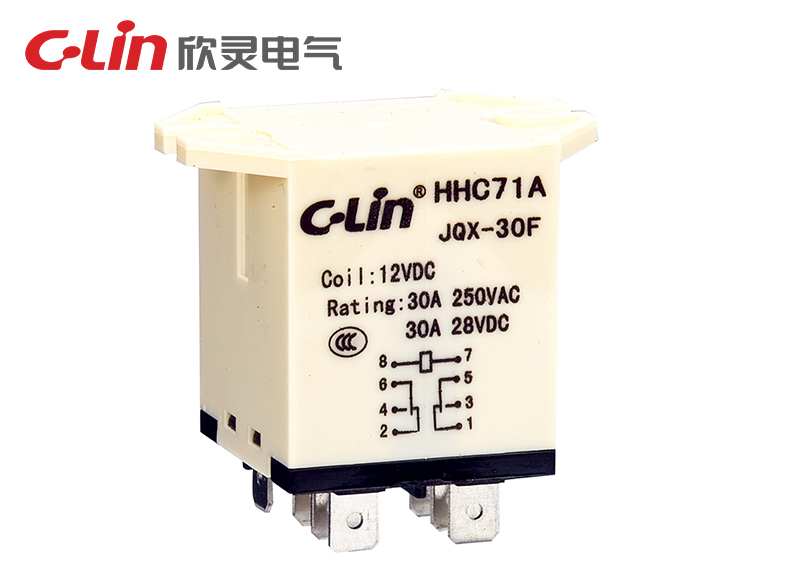

| 产品型号 | HHC71A（JQX-30F） | |
| 触点 | 形式 | 1H、1D、1Z，2H、2D、2Z |
| 负载 | 30A/240VAC 28VDC | |
| 最大切换电压 | 240VAC/28VDC | |
| 接触电阻 | ≤100mΩ | |
| 材料 | 银合金 | |
| 吸合电压（23℃） | DC：≤75%×额定电压 | |
| AC：≤80%×额定电压 | ||
| 释放电压（23℃） | DC：≤10%×额定电压 | |
| AC：≤30%×额定电压 | ||
| 最大电压（23℃） | 110%×额定电压 | |
| 线圈规格 | 直流（DC） | DC：6V~220V |
| 交流（AC） | AC：6V~380V | |
| 线圈功率 | DC：2.0W；AC：4.0VA | |
| 吸合时间 | ≤25ms | |
| 释放时间 | ≤15ms | |
| 介质耐压 | 同极触点之间 | 1000VAC/1min（漏电流 1mA） |
| 异极触点之间 | 1500VAC/1min（漏电流 1mA） | |
| 触点与线圈 | 2000VAC/1min（漏电流 1mA） | |
| 绝缘电阻 | ≥100MΩ（500VDC） | |
| 环境温度 | -25~+55℃ | |
| 安装方式 | 螺栓式 | |
| 重量 | 约70g | |

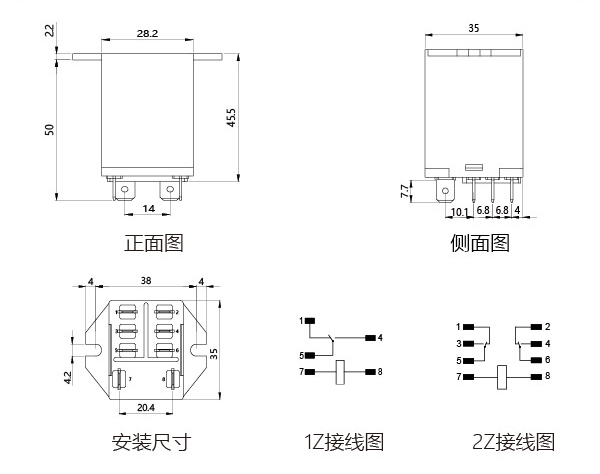

| 外形尺寸 | 51.5×35.6×47.7mm | |
| 通用型号 | JQX-30F | |
◇触点负载大：自动化生产，产品各项参数一致性高；导线与端子连接方式：用点焊方式取代传统焊锡方式；
◇插入式安装，使用方便：自动装置上的继电器与其他电器一起可以组成 控制线路，从而实现自动化的运行；
