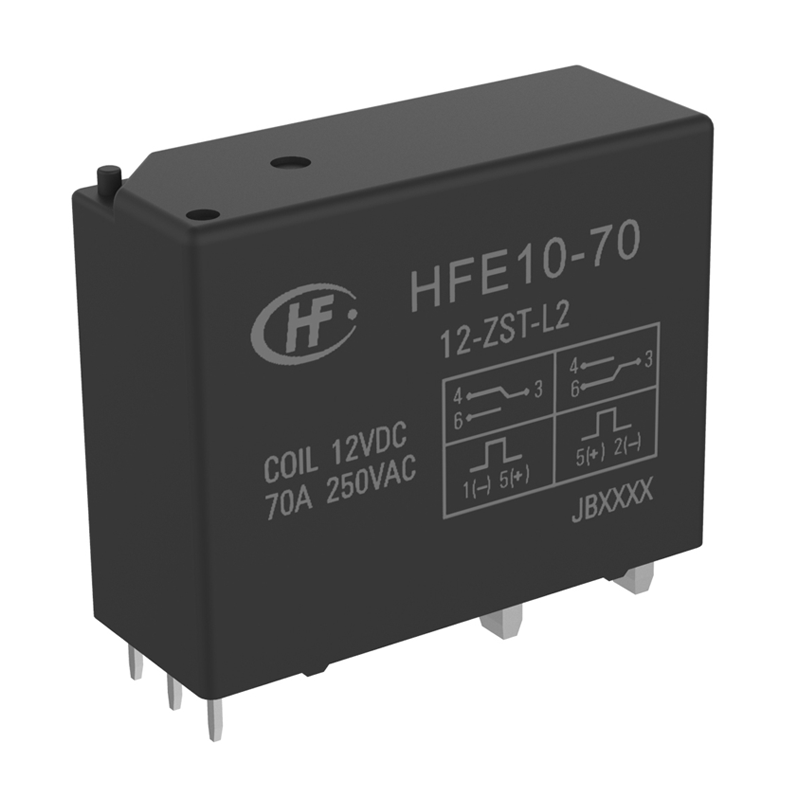

宏发   宏发继电器HFE10-70/24-ZST-L1-R
宏发继电器HFE10-70/24-ZST-L1-R:该继电器具有70A负载能力磁保持继电器耐受能力2000A0.3ms ...
价格: 立即咨询
订购热线:13420918881

厦门宏发开关设备有限公司(原厦门宏美电子有限公司)创建于1994年,是重点高新技术企业。是智能化断路器、接触器、继电器、...

宏发继电器HFE10-70系列
特性70A负载能力磁保持继电器耐受能力2000A0.3ms   300次可分断抗浪涌电流能力达500A/2ms
触点参数
触点形式1H,1D,1Z
接触电阻典型值: s10mΩ(1A   24VDC)
触点材料AgSnO
触点负载1H:标准镇流器:20A   277VAC 3x10
    电子镇流器:16A277VAC 3x10

    阳性负装:70A277VAC 1x10⁵次
    马达负载:3HP 277VAC 3x10

 1Z:阻性负载:70A 277VAC 3x10
最大切换电压440VAC
最大切换电流70A
最大切换功率30800W
机械耐久性1x10⁶次
电耐久性详见“触点负载”
性能参数
绝缘电阻1000MΩ(500VDC)
介质耐压线圈与触点间4000VAC   1min
断开触点间1500VAC(50/60Hz,1min)
爬电距离8mm
动作时间(额定电压)s15ms
复归时间(额定电压)s15ms
冲击稳定性98m/s²
强度980m/s²
振动10Hz-55Hz   1.5mm 双振幅
湿度5%~85%   RH
温度范围-40℃-70℃
引出端形式印制电路板式
重量约40g
封装形式塑封型或防尘罩型
线圈参数
额定线圈功率单线圈:3.0W;双线圈:6.0W
单线圈
额定电压
    VDC
动作、复归电压
    VDC
脉冲宽度
    ms
线圈电阻
    x(1±10%)Ω
6≤4.8≥5012
9≤7.2≥5027
12≤9.6≥5048
24≤19.2≥50192
48≤38.4≥50768
双线圈
额定电压
    VDC
动作、复归电压
    VDC
脉冲宽度
    ms
线圈电阻
    x(1±10%)Ω
6≤4.8≥506+6
9≤7.2≥5013.5+13.5
12≤9.6≥5024+24
24≤19.2≥5096+96
48≤38.4≥50384+384

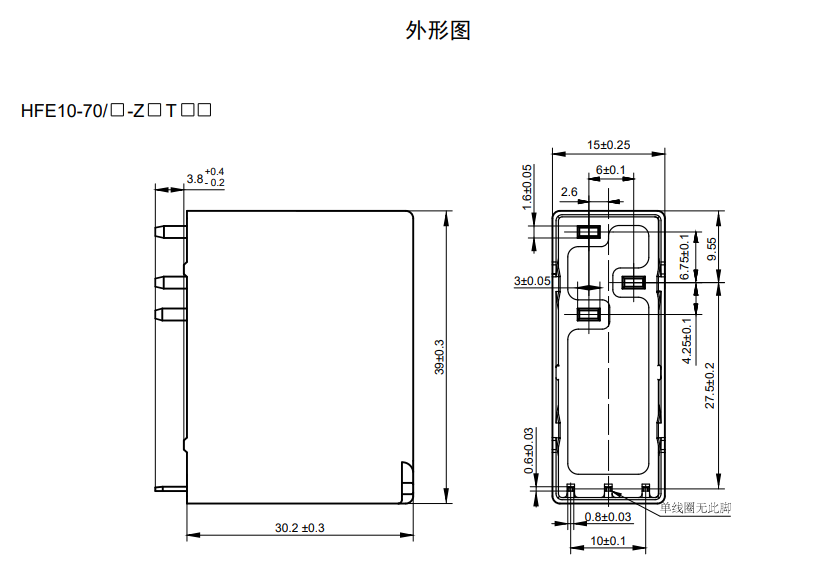

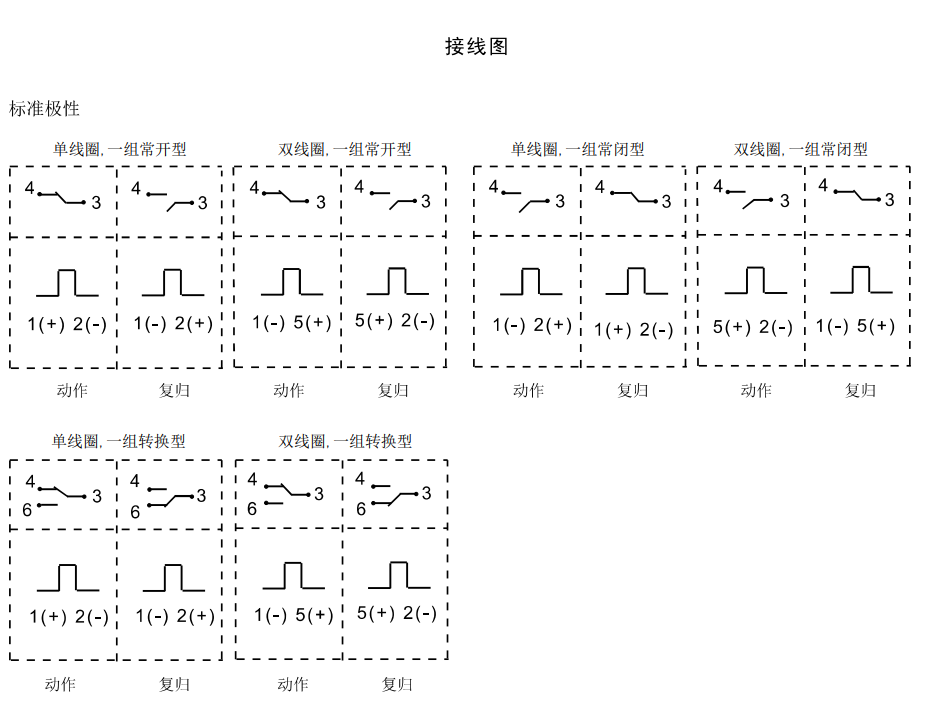

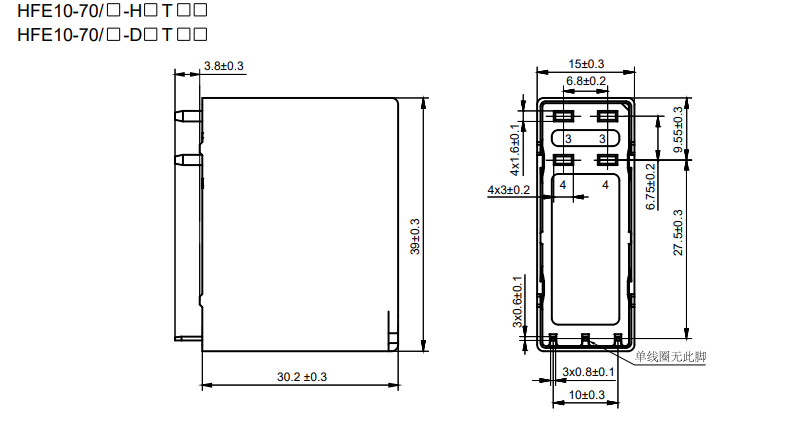

外形图、接线图
