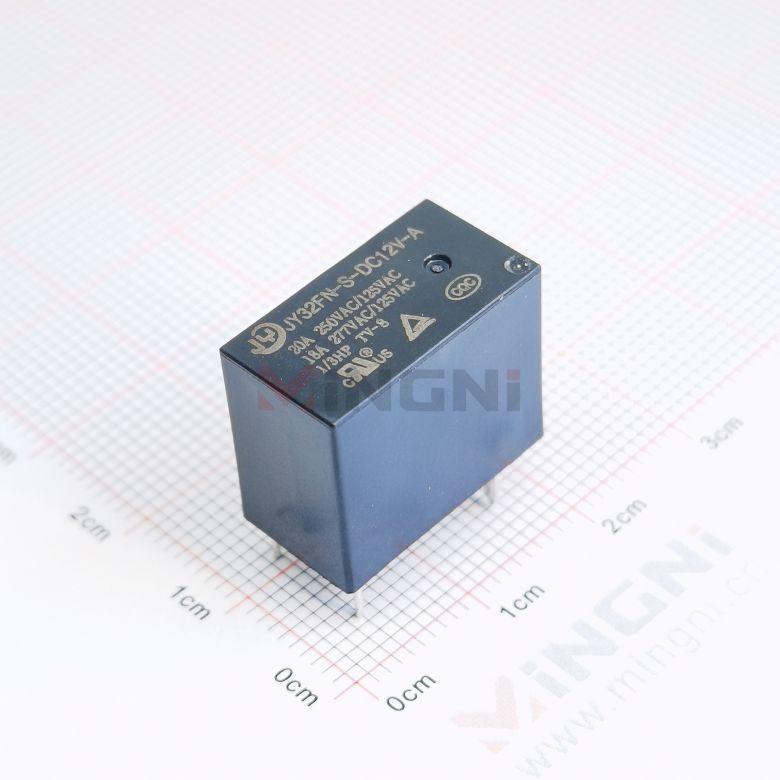

杰盈继电器JY32FN-SH-DC12V-A(20A)

亮点	超小型继电器、尺寸：18.2X10.2X15.5(MM)/20A触点切换能力、触点形式：一组常开、接点线圈达到加强绝缘
典型用途	家用设备、办公设备、音响、智能家居、智能插座
触点参数
触点形式	A-1组常开
触点材料	Ag Alloy
接点负载	10A 250VAC 18A 277VAC 20A 250VAC
接触电阻	Max. 100mQ(6VDC 1A)
负载Load	最大切换电压	277VAC/30VDC
	最大切换电流	20A
	最大切换功率	5540VA/600W
	最小切换电压电流	5VDC, 100mA
寿命Life	电器寿命	100,000次
寿命Life	机械寿命	10,000,00次
性能参数
触点材料	AgAlloy银合金
接触电阻	100mQ Max
吸合时间	10ms. Max
释放时间	10ms.Max
绝缘电阻	100MQ Min.(DC500V)
介质耐压	触点与触点间：	AC1,000V, 50/60Hz 1Min
介质耐压	触点与线圈间：	AC4,000V,50/60Hz 1Min
抗振动	耐久:	10~55Hz Double Amplitude双振幅1.5mm
抗振动	误动作：	10~55Hz Double Amplitude双振幅1.5mm
抗冲击	耐久：	100G Min
抗冲击	误动作：	10G Min
寿命	机械寿命（每小时10800次）		1×107
寿命	电气寿命（每小时600次）		1×105
环境温度	-40C~+85C(不凝结)
单位重量	约Approx.6.0g
23℃线圈规格表环境温度：23℃
Model型号规格	线圈额定电压VDC	线圈电阻Q(1±10%)	吸合电压VDC	释放电压VDC	额定线圈功率mW
JY32FN-S-DC3V-A	3	20.0	2.25	0.15	450
JY32FN-S-DC5V-A	5	55.6	3.75	0.25
JY32FN-S-DC6V-A	6	80	4.5	0.30
JY32FN-S-DC9V-A	9	180	6.75	0.45
JY32FN-S-DC12V-A	12	320	9.0	0.60
JY32FN-S-DC18V-A	18	720	12.6	0.90
JY32FN-S-DC24V-A	24	1280	18.0	1.20
JY32FN-S-DC48V-A	48	5120	36.0	2.40
JY32FNH-S-DC3V-A	3	45	2.25	0.15	200
JY32FNH-S-DC5V-A	5	125	3.75	0.25
JY32FNH-S-DC6V-A	6	180	4.5	0.30
JY32FNH-S-DC9V-A	9	405	6.75	0.45
JY32FNH-S-DC12V-A	12	720	9.0	0.60
JY32FNH-S-DC18V-A	18	1620	12.6	0.90
JY32FNH-S-DC24V-A	24	2880	18.0	1.20
JY32FNH-S-DC48V-A	48	11520	36.0	2.40
安规认证
认证类别	CQC	TUV		UL/C UL
认证负载	10A 250VAC18A 277VAC20A250VAC	10A 250VAC18A 277V AC20A250VAC		10A 250VAC18A 277V AC20A 250VAC
