杰盈   杰盈继电器JY32FNH-SH-DC24V-A(20A)

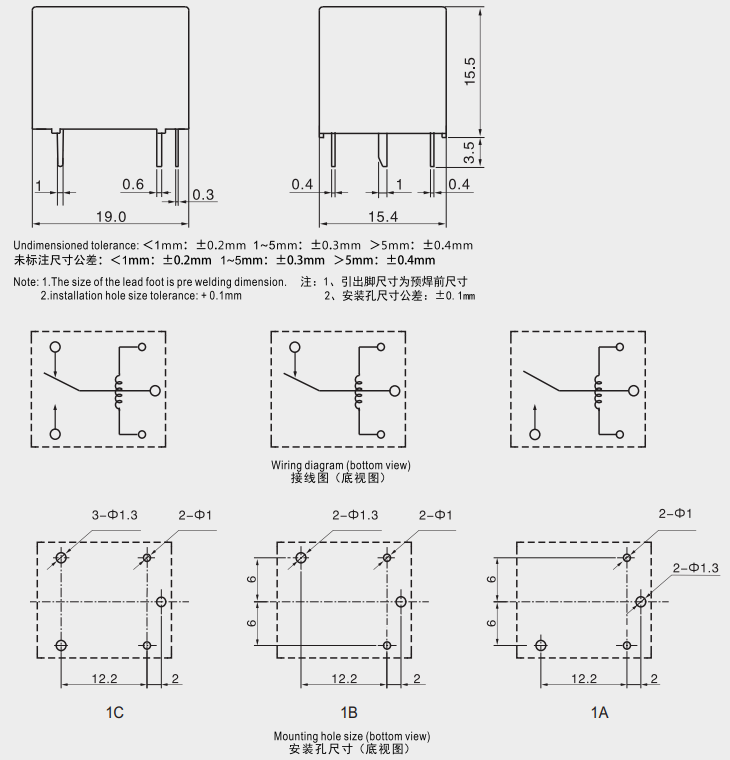

杰盈继电器JY32FNH-SH-DC24V-A(20A):超小型继电器、尺寸:18.2X10.2X15.5(MM)/20...
价格: 立即咨询
订购热线:13420918881

宁波杰盈电器科技有限公司创立于2008年,专业制造继电器,以及高精度五金冲压件、注塑件等。品种规格齐全。是一家集研发、制...

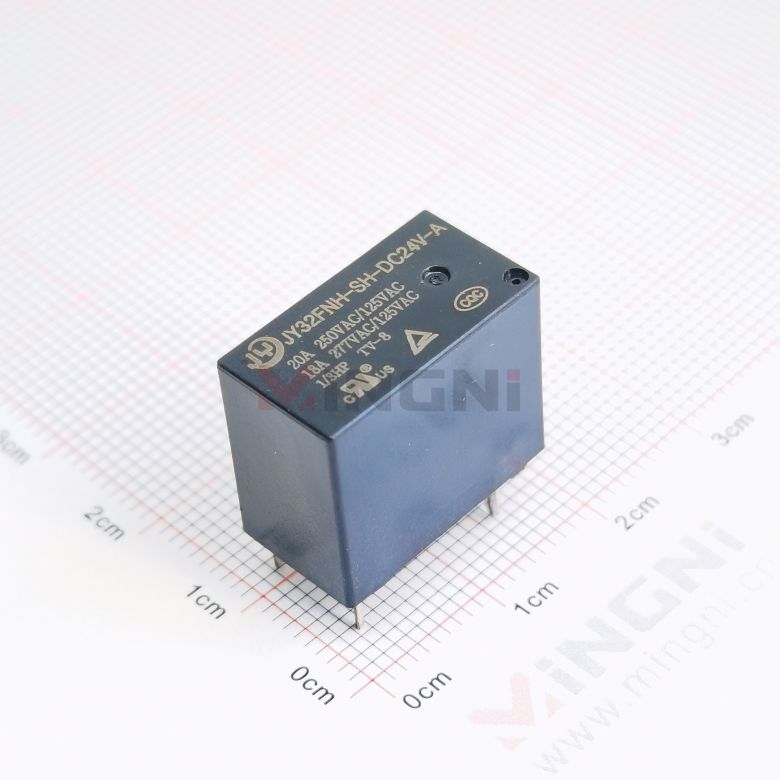

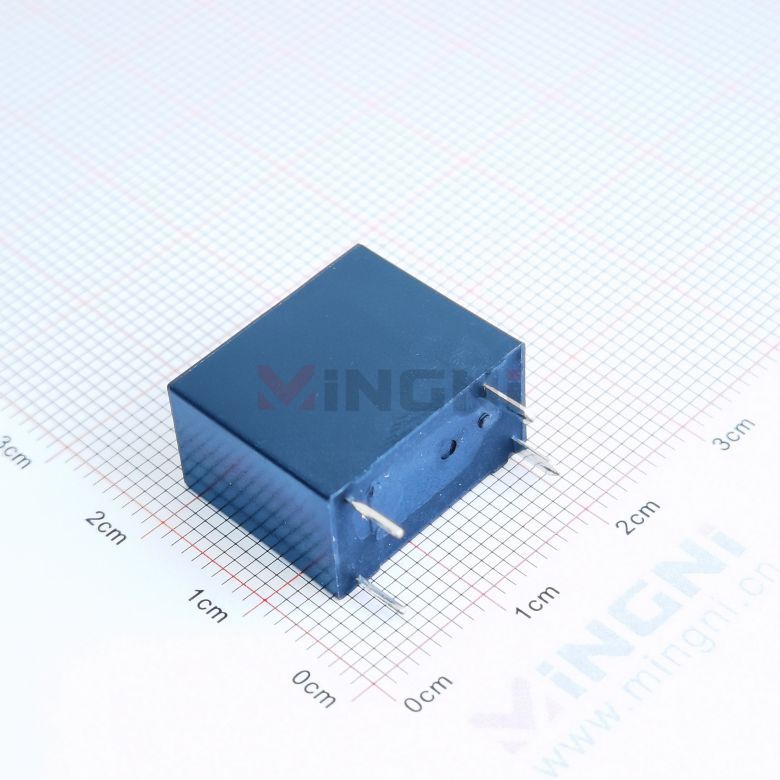

杰盈继电器JY32FNH-SH-DC24V-A(20A)

亮点超小型继电器、尺寸:18.2X10.2X15.5(MM)/20A触点切换能力、
触点形式:一组常开、接点线圈达到加强绝缘
典型用途家用设备、办公设备、音响、智能家居、智能插座
触点参数
触点形式A-1组常开
触点材料Ag Alloy
接点负载10A 250VAC  18A 277VAC 20A 250VAC
接触电阻Max. 100mQ(6VDC 1A)
负载Load最大切换电压277VAC/30VDC
最大切换电流20A
最大切换功率5540VA/600W
最小切换电压电流5VDC, 100mA
寿命Life电器寿命100,000次
机械寿命10,000,00次
性能参数
触点材料AgAlloy银合金
接触电阻100mQ Max
吸合时间10ms. Max
释放时间10ms.Max
绝缘电阻100MQ Min.(DC500V)
介质耐压触点与触点间:AC1,000V, 50/60Hz 1Min
触点与线圈间:AC4,000V,50/60Hz 1Min
抗振动耐  久:10~55Hz Double Amplitude双振幅1.5mm
误动作:10~55Hz Double Amplitude双振幅1.5mm
抗冲击耐  久:100G Min
误动作:10G Min
寿命机械寿命(每小时10800次)1×107
电气寿命(每小时600次)1×105
环境温度 -40C~+85C(不凝结)
单位重量约Approx.6.0g
23℃线圈规格表  环境温度:23℃
Model型号规格线圈额定电压VDC线圈电阻Q(1±10%)吸合电压VDC释放电压VDC额定线圈功率mW
JY32FN-S-DC3V-A320.02.250.15450
JY32FN-S-DC5V-A555.63.750.25
JY32FN-S-DC6V-A6804.50.30
JY32FN-S-DC9V-A91806.750.45
JY32FN-S-DC12V-A123209.00.60
JY32FN-S-DC18V-A1872012.60.90
JY32FN-S-DC24V-A24128018.01.20
JY32FN-S-DC48V-A48512036.02.40
JY32FNH-S-DC3V-A3452.250.15200
JY32FNH-S-DC5V-A51253.750.25
JY32FNH-S-DC6V-A61804.50.30
JY32FNH-S-DC9V-A94056.750.45
JY32FNH-S-DC12V-A127209.00.60
JY32FNH-S-DC18V-A18162012.60.90
JY32FNH-S-DC24V-A24288018.01.20
JY32FNH-S-DC48V-A481152036.02.40
安规认证
认证类别CQCTUVUL/C UL
认证负载10A 250VAC18A
277VAC20A250VAC

10A 250VAC18A 277V

AC20A250VAC

10A 250VAC18A 277V
AC20A 250VAC

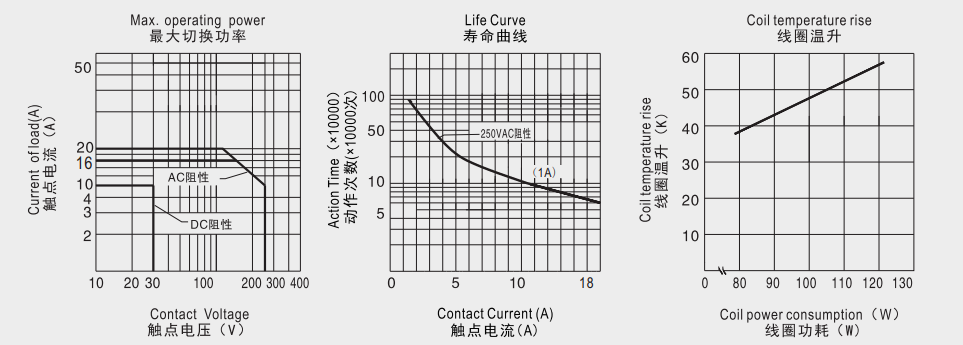

性能曲线图



名称 类型 操作
PDF.pdf pdf1 预览 下载
