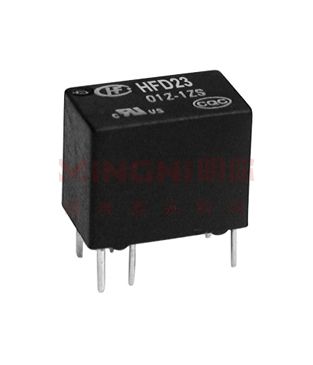

| 宏发HFD23-H系列 | ||
| 特点 | 线圈功耗低至100mW，较HFD23节约功耗约1/3，更宽范围的工作环境温度 -40C ~85C，更优异的线圈与触点间耐压 1100VAC，2A触点切换能力，塑封型封装方式，超小型 12.5 mmx7.5 mmx10.0 mm | |
| 触点参数 | ||
| 触点形式 | 1Z、1H | |
| 接触电阻(1) | ≤100mΩ(10mA 30mVDC) | |
| 触点材料 | AgNi+镀金 | Ag+镀金 |
| 额定负载(阻性) | 1A 30VDC 0.5A 125VAC 1A 125VAC | 2A 30VDC 1A 125VAC |
| 最大切换电压 | 125VAC/60VDC | |
| 最大切换电流 | 2A | |
| 最大切换功率 | 125VA/60W | |
| 最小应用负载(2) | 5V 1mA | |
| 机械耐久性 | 1x10⁷次 | |
| 电耐久性 (阻性负载) | AgNi+镀金: 1x10⁵次(1A 30VDC,85℃,1s通/9s断) 1x10⁴次(0.5A 125VAC,85℃,1s通/9s断) 5x10⁵次(1A125VAC,85℃,1s通/9s断) Ag+镀金: 1x10⁵次(2A30VDC,70℃,1s通/9s断) 1x10⁵次(1A 125VAC,70℃,1s通/9s断) | |
| 性能参数 | ||
| 绝缘电阻 | 1000MΩ(500VDC) | |
| 介质 耐压 | 断开触点间 | 500VAC 1min |
| 线圈与触点间 | 1100VAC 1min | |
| 浪涌 电压 | 断开触点间 | 1500V (10/160μs) |
| 线圈与触点间 | 1500V (10/160μs) | |
| 动作时间(额定电压下) | ≤5ms | |
| 释放时间(额定电压下) | ≤5ms | |
| 冲击 | 稳定性 | 10Hz~55Hz,1.5mm双振幅 |
| 强度 | 10Hz~55Hz,3.3mm双振幅 | |
| 振动 | 稳定性 | 98m/s² |
| 强度 | 980m/s² | |
| 温度范围 | -40℃~85℃ | |
| 湿度 | 5%~98% RH | |
| 引出端方式 | 印制板式(DIP) | |
| 重量 | 约2.2g | |
| 封装方式 | 塑封型 | |
| 安规认证 | ||
| UL/CUL | AgNi+镀金 | 1A 30VDC 85℃ 0.5A 125VAC 85℃ 1A 125VAC 85℃ |
| Ag+镀金 | 2A 30VDC 70℃ 1A 125VAC 70℃ | |
| TUV | AgNi+镀金 | 1A 30VDC 85℃ 0.5A 125VAC 85℃ |

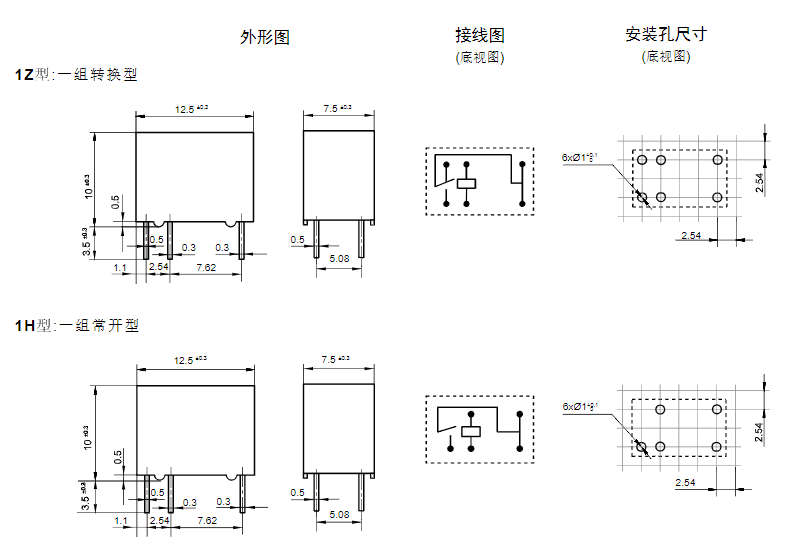

外型尺寸、接线、安装孔尺寸图

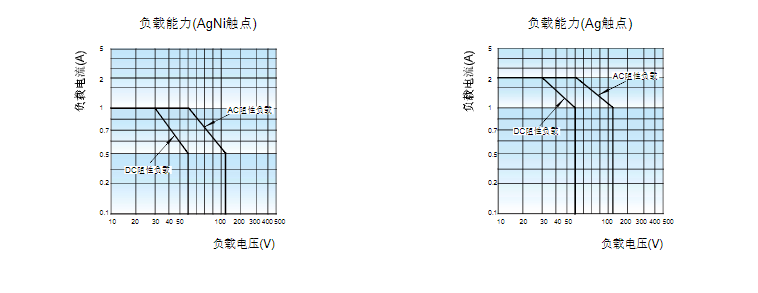

性能曲线图
