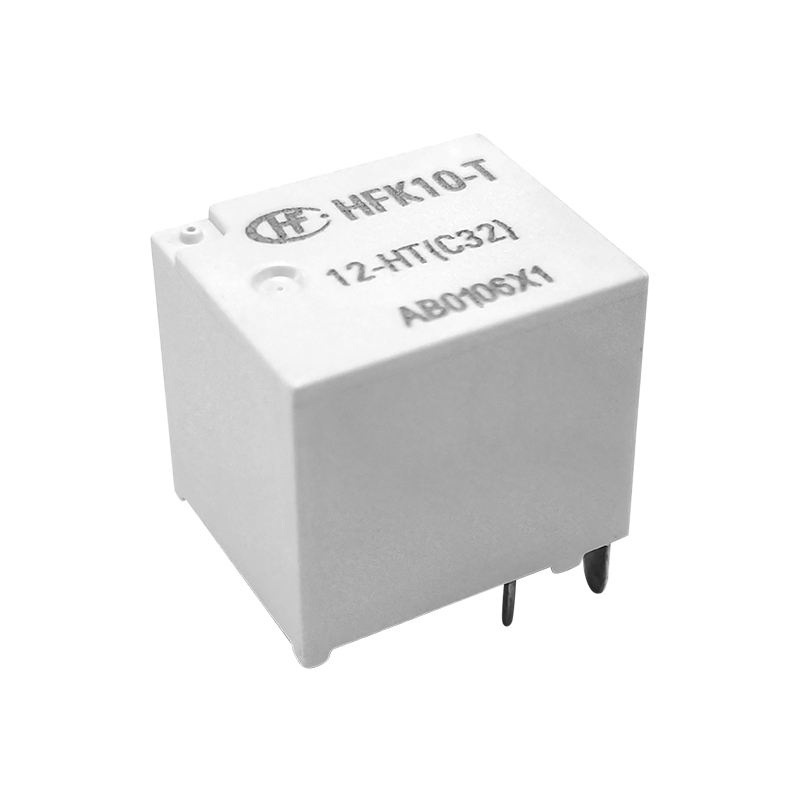

宏发继电器HFK10-T(C32)系列
特性		最大连续电流32A(105℃),工作温度可达105℃,可靠性高,抗冲击抗振动能力强,可提供回流焊型产品,符合RoHS、ELV、AEC-Q200标准
典型运用		OBC车载充电
触点参数
触点负载电压VAC	负载类型	触点类型	闭合 A	载流 A	断开 A	通断比		电耐久性 (次)	环境温度
						接通 s	断开 s
277	阻性	NO	2	32	2	1	9	1x10⁵	105℃
277	阻性	NO	2	40	2	1	9	1x10⁴	70℃
277	阻性	NO	2	50	2	1	9	1x10⁴	55℃
性能参数

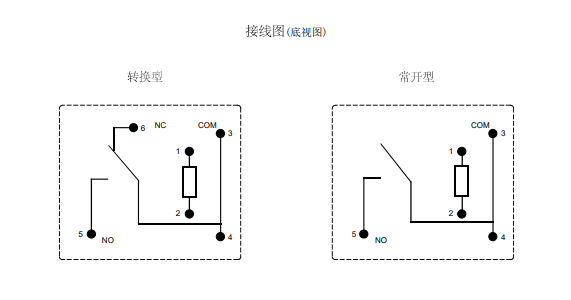

触点形式					1组常开/1组转换
触点电压降(初始值)					典型值:30mV(10A) 最大值:250mV(10A)
最大连续电流					NO:50A (55℃,7.8V) NO:40A(70℃,7.8V) NO: 32A(105℃,7.8V)
最大切换电流					AC:NO:16A(Resistive,277VAC)
最大切换电压					277VAC
最小负载					1A 6VDC
电耐久性					详见触点参数表
机械耐久性					3x10⁵次
绝缘电阻(初始值)					100MΩ(500VDC)
介质耐压(初始值)					1000VAC 1min(断开触点间) 2500VAC 1min(线圈与触点间)
动作时间(初始值)					典型值:4ms 最大值:10ms
释放时间(初始值)					典型值:3ms 最大值:10ms
环境温度					HFK10-T:-40℃~105℃
振动(初始值))					10Hz-55Hz 1.5mm 双振幅
冲击(初始值)					100m/s²
引出端形式					印制电路板引出端
封装形式					型封型,防助焊剂型
重量					约15g
线圈参数
额定电压 VDC		动作电压 VDC		释放电压 VDC		线圈电阻 x(1±10%)Ω		维电器功耗 W
12		≤9.6		≥1.0		185		0.77
