杰盈JYKA-S-DC12V-C汽车继电器

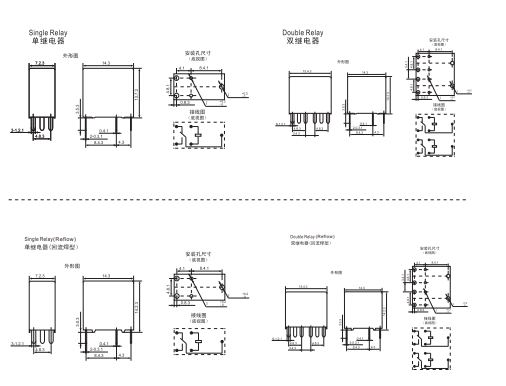

特点		30A持续电流能力，单、双电器可供选择，外形尺寸:单继电器(14.0X7.2X13.7 ) mm双继电器(14.0X15.4X137) mm
触点参数
Contact Form触点形式		C-1组转换 2C-2组转换
Rating Load(Resistive)额定负载		马达:25A(冲击)14VDC 阻性:20A 14VDC
Max.Switching Current 最大切换电流		30A
Max.Switching Voltage 最大切换电压		16VDC
Max.Switching Power 最大切换功率		480W
性能参数
Contact Materials 触点材料		Ag Alloy
Contact Resistance 接触电阻		100mΩ Max (6VDC 1A)
Operate Time吸合时间		10ms.Max
Release Time释放时间		10ms.Max
Insulation Resistance 绝缘电阻		100MΩ Min.(DC500V)
Initial Dielectric Strength 介质耐压		between open contacts: 熟点与触点间:		AC 550 V,50/60Hz 1Min
		between contacts and coil: 触点与线圈间:		AC 550 V,50/60Hz 1Min
Vibration Resistance 抗振动		Damage limits: 耐久:		10~55Hz Double Amplitude双振幅3.3mm
		Maltunction: 误动作:		10~55Hz Double Amplitude双振幅3.3mm
Shock Resistance 抗冲击		Damage limits: 耐久:		100G Min
		Malfunction: 误动作:		10G Min
Life寿命		Mechanical Life (10800 per hour) 机械寿命(每小时10800次)		1x10
		Electrical Life (1800 per hour) 电气寿命(每小时1800次)		1x10
Ambient Temperature 环境温度		-40℃~+105'℃(No condensation)(不冷凝)
Unit Weight 单位重量		约Approx4.0g(Singletrelay单继电器) 约Approx8.0g(Double relay单继电器)
线圈参数（在23℃）
Coil Nominal Voltage 额定电压 (VDC)	Nominal Current 额定电流±10%(mA)	Coll Resistance 线圈电阻±10%(Q)	Max. Continuous Voltage 最大连续外加电压	Pick-Up Voltage 吸合电压 (Max)	Drop-Out Voltage 释放电压 (Min)	Rated power 额定功率
6	110	56	Coll Nominal Voltage 130% 额定电压的 130	Coil Nominal Voltage 60% 额定电压的 60%	Coil Nominal Valtage 10% 额定电压的 10%	About 0.64W 约0.64W
9	70	127
12	50	225
24	30	900
6	130	45	Coil Nominal Voltage 130% 额定电压的 130%	Coil Nominal Voltage 60% 额定电压的 60%	Coll Nominal Voltage 10% 额定电压的 10%	About 0.8W 约0.8W
9	90	100
12	70	180
24	30	720
