宏发HFKF系列产品技术参数
特点		25A电机负载超小型转换型触点形式单、双继电器(8引脚或10引脚)可供选择H级(180C)线国绝绿等级可提供回流焊型产品(HFKF-T)符合RoHS、ELV指令
性能参数

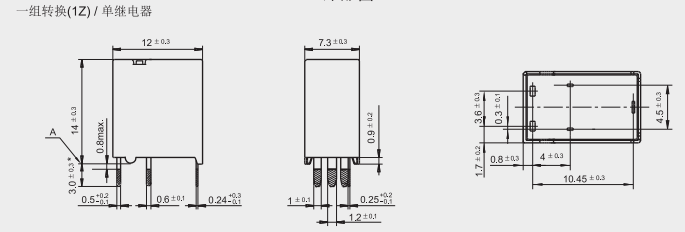

触点形式		单继电器(1Z)、双继电器(2Z)、双继电器(BZ)
接触压降	典型值：	50mV（10A下测量)
	最大值：	250mV（10A下测量）
最大连续电流		35A 2min 12VDC (23'C)
		HFKF:25A 2min 12VDC (85C)
		HFKF-T:30A 2min 12VDC (85C)
		HFKF-T:20A 2min 12VDC(125C)
最大切换电流	常开端（NO）：	40A
	常闭端（NC）：	20A
最大切换电压		16VDC
最小负载		1A 6VDC
电耐久性		详见触点参数表
机械耐久性		1x10'次（300次/分）
绝缘电阻		100MQ(500VDC)
介质耐压	触点间：	500VAC
	线圈与触点间：	500VAC
动作时间最大值：		10ms（额定电压下测量）
释放时间最大值：		10ms
环境温度		HFKF:-40'C~85℃
		HFKF-T:-40°C~125C
振动	稳定性	10Hz~100Hz 44.1m/s2
	强度	10Hz ～500Hz 44.1m/s” 2h
冲击	稳定性	100m/s2（脉冲持续时间：11ms)
	强度	1000m/s2（脉冲持续时间：6ms）
引出端形式		印制电路板引出端
封装形式		塑封型，防焊剂型
重量	单继电器：	约3.5g
	双继电器：	约6.5g
触点参数23'C
触点负载电压	负载类型		触点负载电流A		通断比		电耐久性(次)		触点材料
			1Z,2Z,BZ		接通S	断开S
			常开	常闭
14VDC	阻性	接通	20	10	1	9	1×105		AgSnO2
		断开	20	10
	电机负载	接通(1)	25	-----	0.5	9.5	1×105		AgSnO2
		断开	25	-----
	模拟马达自由运转	接通(1)	25	-----	0.02	9.5	2×10°		AgSnO2
		暂态	15	-----	0.03
		断开	5	-----	0.45
额定电压 VDC	动作电压VDC			释放电压VDC			线圈电阻x（1±10%)Q			继电器功耗W
	23'℃	85°℃	125'℃	23℃	85°℃	125°℃	23'C	85°℃	125'C	23℃
12	≤6.5	≤8.1	≤9.1	≥0.8	≥1	≥1.13	160	199.7	225.3	0.9
12	≤7.7	≤9.6	≤10.9	≥0.8	≥1	≥1.13	220	274.6	309.8	0.655
