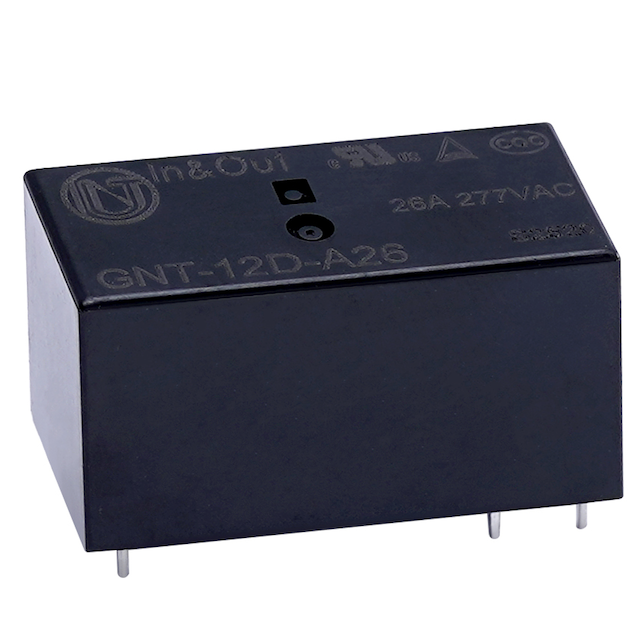

GNT系列耐高温大功率继电器 | 16A切换 5kV耐压 -40~+105℃宽温

GNT系列继电器是一款专为高温环境设计的工业级大功率电磁继电器，可在105℃环境温度下稳定工作，提供1极（16A/12A）和2极（8A）触点配置，触点与线圈间介质耐压高达5000VAC，爬电距离10mm，高度仅15.7mm。该系列通过UL、TUV、CQC认证，并提供低功耗型（GNT H型，0.25W）。本产品为常规电磁继电器，非双稳态磁保持继电器，需持续通电保持触点状态，但其耐高温、高绝缘及多极组合特性，使其在高温工业控制、光伏逆变器等场景中成为双稳态磁保持继电器的有力补充，尤其适合需要长期在高温下稳定运行且无需断电保持的应用。

主要特性

• 耐高温设计：环境温度可达-40℃~+105℃，满足高温工业环境需求

• 大电流切换能力：1极标准型16A（GNT）或12A（GNTH），2极8A（250VAC）

• 触点形式灵活：1A/1C（1极）、2A/2C（2极），适配多种控制逻辑

• 超高绝缘耐压：触点与线圈间5000VAC，触点间1000VAC

• 宽线圈电压范围：5V、9V、12V、18V、24V、48V、60VDC

• 低功耗可选：GNTH型线圈功耗仅0.25W（1极），节能显著

• 超薄设计：尺寸29.0×12.7×15.7mm，节省安装空间

• 长寿命：机械寿命1000万次，电气寿命（105℃下）5万次

• 塑封型和防焊剂型可选，F级绝缘系统

• 通过UL E197803、TUV 50626912、CQC 11002061906认证

• 符合RoHS环保要求

技术规格

典型应用

• 家用电器：空调、冰箱、洗衣机、微波炉等高温工作环境

• 自动化系统：工业控制柜、电机驱动、加热器控制

• 电气设备：电源管理、照明控制、配电箱

• 光伏逆变器：直流侧/交流侧切换、高温户外应用

• 仪器仪表：测试设备、测量仪器信号切换

• 通信设施：远程遥控、安全系统

注意事项

• 本产品为常规电磁继电器，非双稳态磁保持继电器，触点状态需持续通电保持，断电后常开触点断开、常闭触点闭合。若需断电保持状态，请选用双稳态磁保持继电器。

• 线圈驱动电压应稳定在额定值±10%范围内，避免过压损坏绝缘。

• 用于感性负载时，建议在负载两端并联RC吸收电路或压敏电阻，以延长触点寿命。

• 本系列可在105℃环境温度下连续工作，但需注意线圈温升，确保不超过绝缘等级限制。

• PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：GNT-12D-A16-S（12VDC，1A常开，16A，塑封型）；如需低功耗型，请注明(H)，如GNTH-12D-A12-S（12VDC，1A，12A，0.25W）。

• 外形尺寸及PCB布局公差请参考官方规格书（尺寸≤1mm公差±0.2，1~5mm±0.3，＞5mm±0.5；PCB布局±0.1mm）
