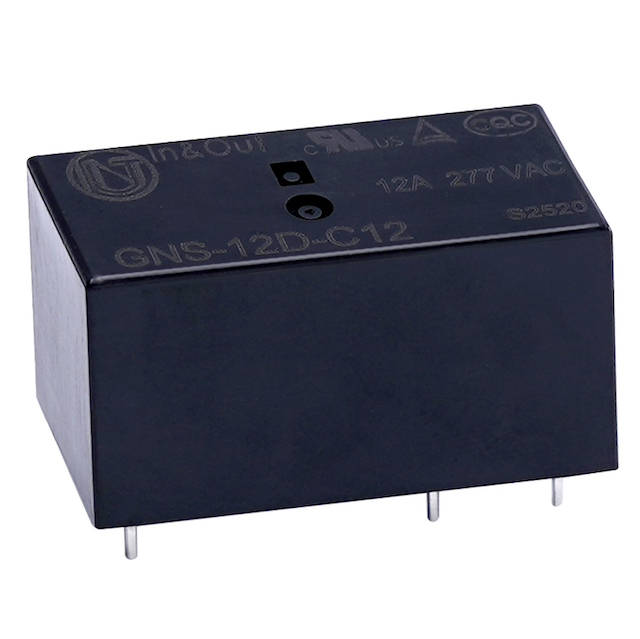

GNS/GN系列大功率继电器 | 16A切换 5kV耐压 1/2极可选 宽温-40~+85℃

GNS/GN系列继电器是一款专为家用电器、智能家居、光伏逆变器及UPS应用设计的大功率电磁继电器，提供1极（12A/16A）和2极（8A）触点配置，触点与线圈间介质耐压高达5000VAC，浪涌耐压10kV，高度仅15.7mm，并可选接触间隙≥0.75mm（特殊规格）。该系列通过UL、TUV、CQC认证，是常规电磁继电器中的高性能代表。虽然本产品为持续通电保持型，非双稳态磁保持继电器，但其出色的绝缘性能和可靠性使其成为双稳态磁保持继电器在需要更高耐压或更复杂触点组合场合的有力补充，尤其适合光伏逆变器、工业自动化等对安全距离和绝缘要求严苛的应用。

主要特性

• 大电流切换能力：1极可选12A或16A（250VAC），2极8A（250VAC），最大切换功率4000VA

• 多种触点形式：1A/1B/1C、2A/2B/2C，灵活适配各种控制逻辑

• 超高绝缘耐压：触点与线圈间5000VAC，浪涌耐压10kV，触点组间2500VAC（2极）

• 接触间隙≥0.75mm（可选规格），满足更严格的安全要求

• 宽线圈电压范围：5V、9V、12V、18V、24V、48V、60V、110VDC

• 超薄设计：高度仅15.7mm，节省安装空间

• 塑封型和防焊剂型可选，F级绝缘系统

• 长寿命：机械寿命1000万次，电气寿命（1极16A）达10万次

• 通过UL E197803、TUV 50626912、CQC 11002061906认证

• 符合RoHS环保要求

技术规格

典型应用

• 家用电器：空调、冰箱、洗衣机、微波炉等大功率控制

• 智能家居：智能配电箱、照明控制、安防系统

• 自动化系统：PLC输出、工业控制模块、电机驱动

• 光伏逆变器：直流侧/交流侧切换、安全隔离

• UPS电源：旁路切换、输出控制

• 仪器仪表：测试设备、测量仪器信号切换

注意事项

• 本产品为常规电磁继电器，非双稳态磁保持继电器，触点状态需持续通电保持，断电后常开触点断开、常闭触点闭合。若需断电保持状态，请选用双稳态磁保持继电器。

• 线圈驱动电压应稳定在额定值±10%范围内，避免过压损坏绝缘。对于额定电压≥48V的线圈，建议采取过压保护措施（如并联二极管）。

• 用于感性负载（电机、变压器）时，建议在负载两端并联RC吸收电路或压敏电阻，以延长触点寿命。

• 若需要接触间隙≥0.75mm（用于更高安全要求），请在订货时指定特殊代码（如(2KV)）。

• PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：GNS-12D-A16-S（12VDC，1A常开，16A，塑封型，3.5mm引脚）；如需5mm引脚，型号为GN-12D-A16-S。

• 外形尺寸及PCB布局公差请参考官方规格书（尺寸≤1mm公差±0.2，1~5mm±0.3，＞5mm±0.5；PCB布局±0.1mm）。
