GNQ系列大功率快速连接继电器 | 16A切换 5kV耐压 -40~125℃宽温

GNQ系列继电器是一款专为工业控制、电气设备及仪器仪表设计的大功率电磁继电器，采用快速连接端子（垂直或水平），便于大电流接线。该系列提供1A（常开）和1B（常闭）触点，触点切换能力达16A 250VAC，最大切换功率4000VA，触点与线圈间介质耐压高达5000VAC，浪涌耐压10kV，工作温度范围宽达-40~+125℃。本产品为常规电磁继电器，其快速连接端子和宽温特性使其在需要便捷接线和高温环境的场合中表现优异，是替代双稳态磁保持继电器在非保持、大电流应用中的可靠选择，尤其适合无需断电保持但要求高可靠性的工业场景。

主要特性

• 16A大电流切换能力（250VAC），最大切换功率4000VA

• 提供1A（常开）和1B（常闭）触点形式，灵活适配控制逻辑

• 快速连接端子（垂直或水平可选），便于现场接线和维护

• 超高绝缘耐压：触点与线圈间5000VAC，浪涌耐压10kV

• 宽工作温度范围：-40℃ ~ +125℃，适应严苛高温环境

• 宽线圈电压范围：5V、6V、9V、12V、18V、24V、48V、60VDC

• 低线圈功耗：约0.4W（标准型），节能高效

• 抗振动性能：1A型10~150Hz 10g，1B型10~150Hz 5g

• 符合RoHS环保要求，通过ISO9001/IATF16949认证

技术规格

典型应用

• 工业控制：电机启动、加热器控制、电源管理模块

• 电气设备：配电柜、自动化设备、仪器仪表

• 家电领域：空调、冰箱、洗衣机等大功率负载通断

• 新能源：充电桩、储能系统辅助切换

• 通信设备：电源分配、远程遥控装置

注意事项

• 本产品为常规电磁继电器，非双稳态磁保持继电器，触点状态需持续通电保持，断电后常开触点断开、常闭触点闭合。若需断电保持状态，请选用双稳态磁保持继电器。

• 线圈驱动电压应稳定在额定值±10%范围内，避免过压损坏绝缘。对于额定电压≥48V的线圈，建议采取过压保护措施（如并联二极管）。

• 用于感性负载（电机、电磁阀）时，建议在负载两端并联RC吸收电路或压敏电阻，以延长触点寿命。

• 快速连接端子接线时，请确保导线压接牢固，避免接触不良导致过热。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

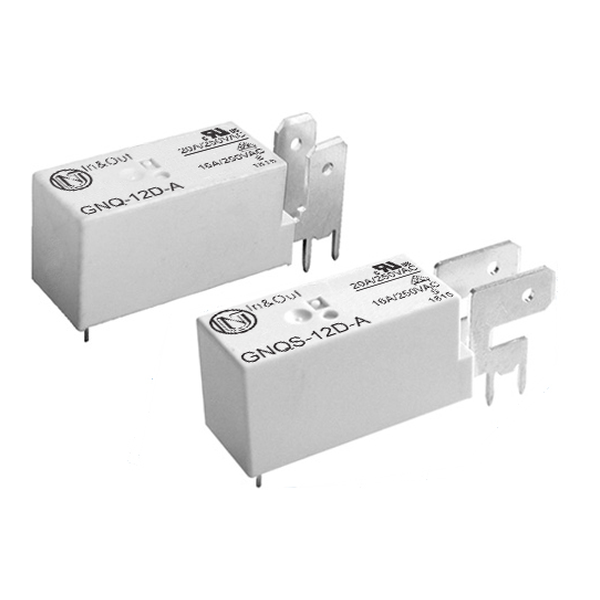

• 订货标记示例：GNQS-12D-A（12VDC线圈，1A常开，水平端子）；如需垂直端子，型号为GNQ-12D-A。

• 外形尺寸及PCB布局公差请参考官方规格书（尺寸≤1mm公差±0.2，1~5mm±0.3，＞5mm±0.5；PCB布局±0.1mm）。
