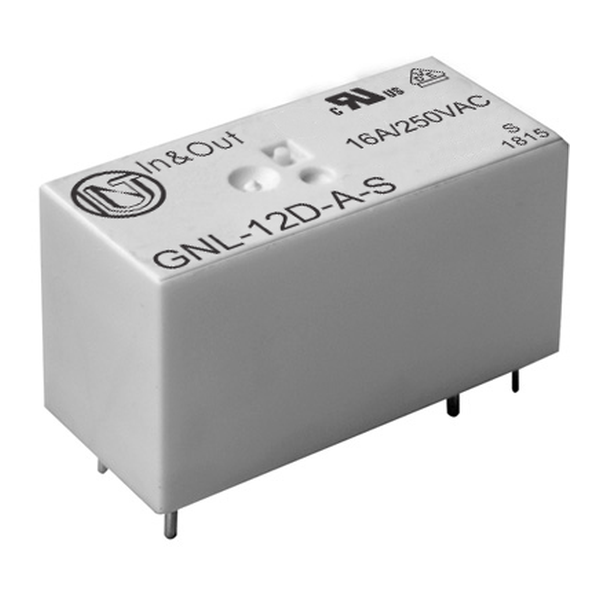

GNL系列高浪涌照明继电器 | 3000W白炽灯负载 165A浪涌 5kV耐压

GNL系列继电器是一款专为智能照明控制设计的专用大功率电磁继电器，采用特殊触点结构，可承受高达3000W白炽灯负载（230VAC）及165A/20ms浪涌电流，并支持LED/电子镇流器负载（492A/1.5ms）。该继电器提供1A（常开）触点，线圈电压覆盖5~110VDC，爬电距离达11mm，触点与线圈间介质耐压5000VAC，满足加强绝缘要求，高度仅15.7mm。本产品为常规电磁继电器，虽非双稳态磁保持继电器，但其优异的抗浪涌能力和高绝缘性能使其在智能照明控制中成为双稳态磁保持继电器的强力补充，特别适用于需要频繁通断且冲击电流巨大的照明场景。

主要特性

• 专用照明负载设计：白炽灯负载能力高达3000W（230VAC），浪涌165A/20ms

• 兼容LED/电子镇流器：可承受492A/1.5ms浪涌电流

• 16A大电流切换能力（250VAC），最大切换功率4000VA

• 超高绝缘耐压：触点与线圈间5000VAC，浪涌耐压10kV，爬电距离≥11mm

• 宽线圈电压范围：5V、6V、9V、12V、18V、24V、48V、60V、110VDC

• 超薄设计：高度仅15.7mm，节省安装空间

• 塑封型和防焊剂型可选，F级绝缘系统

• 电气寿命：1.2万次（白炽灯负载），机械寿命500万次

• 符合RoHS环保要求

技术规格

典型应用

• 智能建筑：楼宇照明控制、公共区域大功率开关

• 智能办公：会议室照明、办公工位电源控制

• 智能家居：客厅吊灯、射灯、白炽灯调光/开关控制

• 照明系统：舞台灯光、户外景观照明、路灯控制

• LED驱动及电子镇流器前端控制

注意事项

• 本产品为常规电磁继电器，非双稳态磁保持继电器，触点状态需持续通电保持，断电后常开触点断开。若需断电保持状态，请选用双稳态磁保持继电器。

• 线圈驱动电压应稳定在额定值±10%范围内，避免过压损坏绝缘。对于额定电压≥48V的线圈，建议采取过压保护措施（如并联二极管）。

• 该继电器专门针对白炽灯和LED负载优化，用于其他感性负载（电机、变压器）时，请评估浪涌并增设保护电路。

• PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：GNL-12D-A-S（12VDC线圈，1A常开，塑封型）。

• 外形尺寸及PCB布局公差请参考官方规格书（尺寸≤1mm公差±0.2，1~5mm±0.3，＞5mm±0.5；PCB布局±0.1mm）。
