GNI系列高浪涌大功率继电器 | 16A切换 120A浪涌 5kV耐压

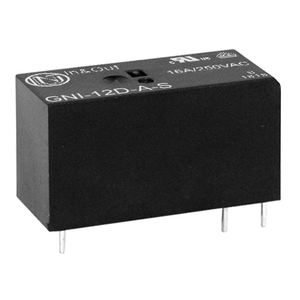

GNI系列继电器是一款专为家用电器、自动化系统及仪器仪表设计的高浪涌大功率电磁继电器，具有极高的抗浪涌能力（120A/20ms），触点切换能力16A 250VAC，触点与线圈间介质耐压高达5000VAC，浪涌耐压10kV，爬电距离10mm。该系列提供1A（常开）和1C（转换）触点形式，线圈电压覆盖5~110VDC，高度仅15.7mm。本产品为常规电磁继电器，与双稳态磁保持继电器不同，其触点状态需持续通电保持，但其超强的抗浪涌能力使其在电机、变压器等冲击负载场合中表现优异，是替代双稳态磁保持继电器在需要高浪涌耐受且无需断电保持应用中的可靠选择。

主要特性

• 超高抗浪涌能力：120A/20ms（TV-5等级），适用于电机、电容性负载等冲击电流大的场合

• 16A大电流切换能力（250VAC），最大切换功率4000VA

• 提供1A（常开）和1C（转换）触点形式，灵活适配控制逻辑

• 超高绝缘耐压：触点与线圈间5000VAC，浪涌耐压10kV，爬电距离≥10mm

• 宽线圈电压范围：5V、9V、12V、24V、48V、60V、110VDC

• 超薄设计：高度仅15.7mm，节省安装空间

• 塑封型和防焊剂型可选，F级绝缘系统

• 电气寿命：7.5万次（16A阻性），机械寿命1000万次

• 通过UL、TUV、CQC认证，安全可靠

• 符合RoHS环保要求

技术规格

典型应用

• 家用电器：空调、冰箱、洗衣机、微波炉等感性负载控制

• 自动化系统：工业控制、电机启动、电源管理

• 电气设备：照明控制、加热器、电磁阀驱动

• 仪器仪表：测试设备、测量仪器信号切换

• 电信设施：通信电源、远程遥控设备

注意事项

• 本产品为常规电磁继电器，非双稳态磁保持继电器，触点状态需持续通电保持，断电后常开触点断开。若需要断电保持状态，请选用双稳态磁保持继电器。

• 线圈驱动电压应稳定在额定值±10%范围内，避免过压损坏绝缘。对于额定电压≥48V的线圈，需采取过压保护措施（如并联二极管）。

• 用于感性负载时，建议在负载两端并联RC吸收电路或压敏电阻，以延长触点寿命。

• PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：GNI-12D-A16-S（12VDC线圈，1A常开，16A负载，塑封型）；如需1C转换型，将A改为C。

• 外形尺寸及PCB布局公差请参考官方规格书（尺寸≤1mm公差±0.2，1~5mm±0.3，＞5mm±0.5；PCB布局±0.1mm）。
