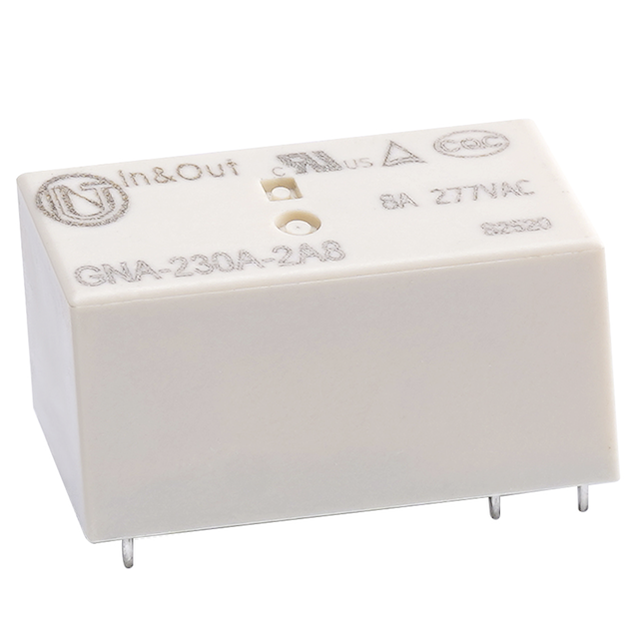

GNA系列继电器是一款专为家用电器、自动化系统及仪器仪表设计的AC线圈大功率电磁继电器，采用交流电压线圈（24V/115V/230VAC），提供1极（12A/16A）和2极（8A）触点配置，高度仅15.7mm，爬电距离达10mm，触点与线圈间介质耐压高达5000VAC。该系列为常规电磁继电器，其AC线圈设计使其在交流驱动场合中可直接接入市电控制，与需要直流脉冲驱动的双稳态磁保持继电器不同，但若您需要断电保持状态，请选用双稳态磁保持继电器；而在需要低成本交流直接驱动的场合，GNA系列是替代双稳态磁保持继电器的理想选择。
AC线圈电压：24V、115V、230VAC，可直接由交流电源驱动
高触点切换能力：1极可选12A或16A（250VAC），2极8A（250VAC）
多种触点形式：1A/1B/1C、2A/2B/2C，灵活适配控制逻辑
超高绝缘耐压：触点与线圈间5000VAC，爬电距离≥10mm，安全可靠
超薄设计：高度仅15.7mm，节省安装空间
塑封型和防焊剂型可选，F级绝缘系统
机械寿命：10万次，电气寿命：5万次（16A阻性）
符合RoHS环保要求
| 参数项 | 数值/条件 |
|---|---|
| 产品系列 | GNA（含GNAS版本，引脚间距不同） |
| 线圈电压（AC） | 24V, 115V, 230VAC |
| 触点形式 | 1A/1B/1C（1极），2A/2B/2C（2极） |
| 触点材料 | 银合金 (Ag Alloy) |
| 额定负载（阻性） | 1极：12A 250VAC 或 16A 250VAC；2极：8A 250VAC |
| 最大切换功率 | 1极12A：3000VA；1极16A：4000VA；2极8A：2000VA |
| 最大切换电压 | 440VAC |
| 最大切换电流 | 12A / 16A（1极），8A（2极） |
| 接触电阻 | ≤100mΩ（1A 6VDC） |
| 电气寿命 | 1极16A：≥5万次（250VAC阻性，1s通9s断）；2极8A：≥5万次 |
| 机械寿命 | ≥10万次 |
| 绝缘与耐压 | |
| 绝缘电阻 | ≥100MΩ（DC500V） |
| 介质耐压（触点间） | 请参考官方规格书 |
| 介质耐压（触点-线圈） | 5000VAC 1min |
| 爬电距离 | ≥10mm |
| 抗振动 | 10~55Hz，双振幅1.5mm |
| 抗冲击（功能性） | 98m/s² |
| 抗冲击（强度） | 980m/s² |
| 环境温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5% ~ 85% RH |
| 重量 | 约12g（典型） |
| 外形尺寸 | 29.0 × 12.7 × 15.7 mm |
| 引出端形式 | 印刷线路板式 |
家用电器：空调、冰箱、洗衣机、微波炉电源控制
自动化系统：PLC输出、工业控制模块、电机驱动
电气设备：电源管理、照明控制、加热器开关
仪器仪表：测试设备、测量仪器信号切换
电信设施：通信电源、远程遥控设备
本产品为AC线圈电磁继电器，非双稳态磁保持继电器，触点状态需持续通电保持，断电后常开触点断开。若需要断电保持，请选用双稳态磁保持继电器。
线圈驱动电压应稳定在额定值的±10%范围内，避免过压损坏绝缘。
用于感性负载时，建议在负载两端并联RC吸收电路，以延长触点寿命。
PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。
存储环境应保持干燥、无腐蚀性气体，防止触点氧化。
订货标记示例：GNAS-115A-A16-S（115VAC线圈，1A常开，16A负载，塑封型，3.5mm引脚）；如需5mm引脚或2极，请参考订购信息中的版本代码。
外形尺寸及PCB布局公差请参考官方规格书（尺寸≤1mm公差±0.2，1~5mm±0.3，＞5mm±0.5；PCB布局±0.1mm）。
