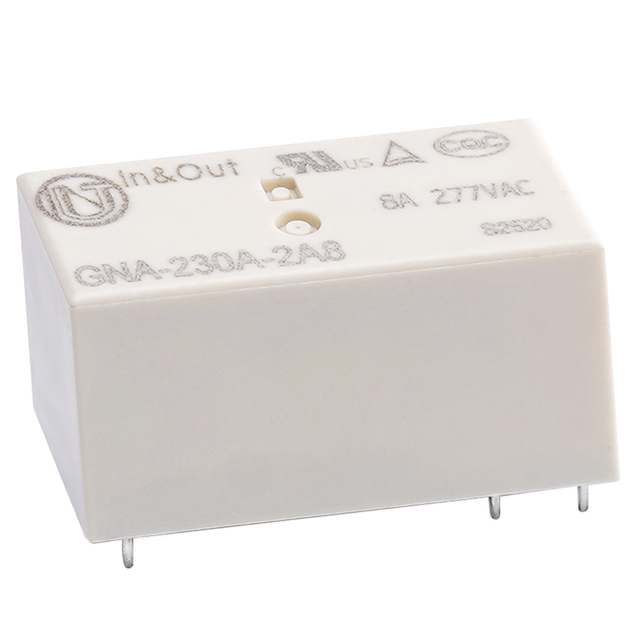

GNA系列AC线圈大功率继电器 | 16A切换 5kV耐压 1/2极可选

GNA系列继电器是一款专为家用电器、自动化系统及仪器仪表设计的AC线圈大功率电磁继电器，采用交流电压线圈（24V/115V/230VAC），提供1极（12A/16A）和2极（8A）触点配置，高度仅15.7mm，爬电距离达10mm，触点与线圈间介质耐压高达5000VAC。该系列为常规电磁继电器，其AC线圈设计使其在交流驱动场合中可直接接入市电控制，与需要直流脉冲驱动的双稳态磁保持继电器不同，但若您需要断电保持状态，请选用双稳态磁保持继电器；而在需要低成本交流直接驱动的场合，GNA系列是替代双稳态磁保持继电器的理想选择。

主要特性

• AC线圈电压：24V、115V、230VAC，可直接由交流电源驱动

• 高触点切换能力：1极可选12A或16A（250VAC），2极8A（250VAC）

• 多种触点形式：1A/1B/1C、2A/2B/2C，灵活适配控制逻辑

• 超高绝缘耐压：触点与线圈间5000VAC，爬电距离≥10mm，安全可靠

• 超薄设计：高度仅15.7mm，节省安装空间

• 塑封型和防焊剂型可选，F级绝缘系统

• 机械寿命：10万次，电气寿命：5万次（16A阻性）

• 符合RoHS环保要求

技术规格

典型应用

• 家用电器：空调、冰箱、洗衣机、微波炉电源控制

• 自动化系统：PLC输出、工业控制模块、电机驱动

• 电气设备：电源管理、照明控制、加热器开关

• 仪器仪表：测试设备、测量仪器信号切换

• 电信设施：通信电源、远程遥控设备

注意事项

• 本产品为AC线圈电磁继电器，非双稳态磁保持继电器，触点状态需持续通电保持，断电后常开触点断开。若需要断电保持，请选用双稳态磁保持继电器。

• 线圈驱动电压应稳定在额定值的±10%范围内，避免过压损坏绝缘。

• 用于感性负载时，建议在负载两端并联RC吸收电路，以延长触点寿命。

• PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：GNAS-115A-A16-S（115VAC线圈，1A常开，16A负载，塑封型，3.5mm引脚）；如需5mm引脚或2极，请参考订购信息中的版本代码。

• 外形尺寸及PCB布局公差请参考官方规格书（尺寸≤1mm公差±0.2，1~5mm±0.3，＞5mm±0.5；PCB布局±0.1mm）。
