GL系列大功率继电器 | 12A/16A切换 宽温-40~85℃

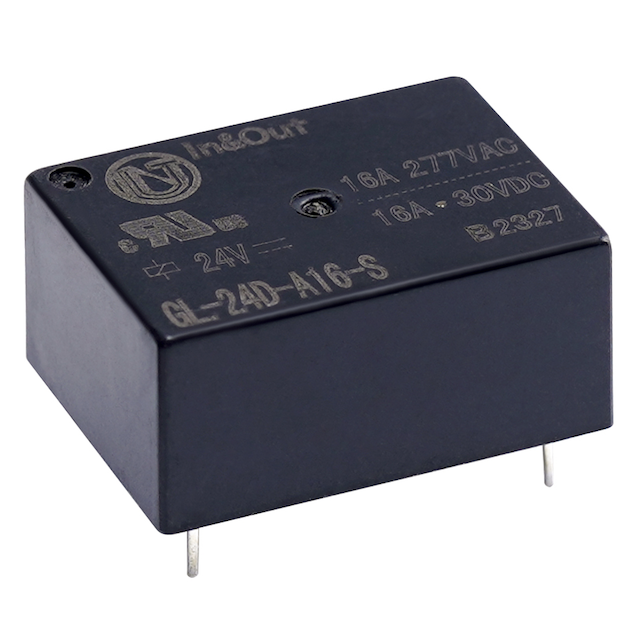

GL系列继电器是一款专为智能家居、路灯控制及家电设备设计的大功率电磁继电器，提供1A（常开）触点形式，可选12A或16A大电流切换能力（277VAC）。该系列提供200mW超低功耗和360mW两种线圈功耗选项，工作温度范围-40~85℃，尺寸紧凑（20.3×16.5×20.5mm）。本产品为常规电磁继电器，与双稳态磁保持继电器不同，其触点状态需持续通电保持，但其200mW低功耗型在待机时能耗已接近双稳态磁保持继电器的静态水平，是替代双稳态磁保持继电器在需要大电流切换且无需断电保持应用中的高性价比选择。

主要特性

• 高触点切换能力：可选12A或16A（277VAC/250VAC），满足大功率负载控制需求

• 超低线圈功耗：可选200mW（超低功耗型）或360mW，200mW型接近双稳态磁保持继电器的节能效果

• 宽线圈电压范围：5V、6V、9V、12V、18V、24V、48VDC

• 高绝缘耐压：触点与线圈间介质耐压1500VAC，触点间750VAC

• 宽工作温度范围：-40℃~+85℃，适应各种严苛环境

• 塑封型和防焊剂型可选，F级绝缘系统（可选）

• 长寿命：电气寿命10万次，机械寿命1000万次

• 标准PCB布局，尺寸20.3×16.5×20.5mm，重量约8g

• 符合RoHS环保要求

技术规格

典型应用

• 智能家居：智能照明开关、智能插座、空调控制器

• 路灯控制：道路照明自动开关、时段控制、节能调控

• 家用电器：电暖器、热水器、微波炉、大功率电源控制

• 工业控制：电机启动、温度控制器、电源管理模块

• 安全系统：门禁电源、消防联动控制

注意事项

• 本产品为常规电磁继电器，非双稳态磁保持继电器，触点状态需持续供电保持，断电后常开触点恢复断开。若需断电保持状态，请选用双稳态磁保持继电器。

• 线圈驱动电压应稳定在额定值±10%范围内，以保证可靠吸合和释放。

• 用于感性负载（电机、电磁阀）时，建议在负载两端并联续流二极管或RC吸收电路，以延长触点寿命。

• PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：GL-12D36-A16-S（12V线圈，360mW，1A常开，16A负载，塑封型）；如需200mW超低功耗型，使用代号Nil（如GL-12D-A16-S）。

• 外形尺寸及PCB布局公差请参考官方规格书（尺寸≤1mm公差±0.2，1~5mm±0.3，＞5mm±0.5；PCB布局±0.1mm）。
