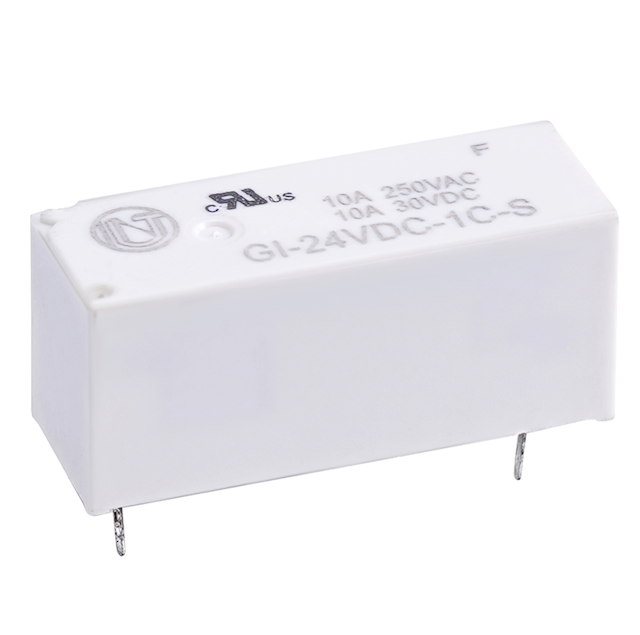

GI系列继电器是一款专为家用电器和智能家居设计的超薄型大功率电磁继电器，高度仅12.5mm，非常适合空间受限的PCB布局。该系列提供1A（常开）、1B（常闭）和1C（转换）三种触点形式，触点切换能力达10A 250VAC/30VDC，最大切换电压高达440VAC/125VDC。其触点与线圈间介质耐压达5000VAC，爬电距离大于8mm，满足加强绝缘要求。本产品为常规电磁继电器，与双稳态磁保持继电器不同，其触点状态需持续通电保持，但在成本和驱动电路简单性上具有优势，是替代双稳态磁保持继电器在非保持大电流应用中的理想选择。
超薄设计：高度仅12.5mm，适用于薄型化智能家居设备
10A大电流触点切换能力（250VAC/30VDC），最大切换电压440VAC/125VDC
三种触点形式：1A（常开）、1B（常闭）、1C（转换），灵活适配控制逻辑
超高绝缘耐压：触点与线圈间5000VAC，爬电距离>8mm，保障安全
线圈电压范围宽：5V、6V、9V、12V、18V、24V、48V、60VDC
触点材料可选AgSnO₂或AgNi，触点可选镀金处理（增强可靠性）
塑封型和防焊剂型可选，F级绝缘系统
长寿命：电气寿命10万次，机械寿命1000万次
符合RoHS环保要求
| 参数项 | 数值/条件 |
|---|---|
| 产品系列 | GI（含GIS版本，引脚排列不同） |
| 触点形式 | 1A（常开）、1B（常闭）、1C（转换） |
| 触点材料 | AgSnO₂（标准）或 AgNi（可选） |
| 触点镀层 | 可选镀金（增强小信号可靠性） |
| 额定负载（阻性） | 10A 250VAC / 10A 30VDC |
| 最大切换功率 | 2500VA / 300W |
| 最大切换电压 | 440VAC / 125VDC |
| 最大切换电流 | 10A |
| 接触电阻 | ≤100mΩ（初始） |
| 电气寿命 | ≥10万次 |
| 机械寿命 | ≥1000万次 |
| 线圈参数（典型值，具体阻值请参考官方手册） | |
| 额定电压 (VDC) | 5, 6, 9, 12, 18, 24, 48, 60 |
| 线圈功耗 | 约0.36W ~ 0.45W（典型，按型号） |
| 吸合电压（最大） | 额定电压的75% |
| 释放电压（最小） | 额定电压的10% |
| 绝缘与耐压 | |
| 绝缘电阻 | ≥100MΩ（DC500V） |
| 介质耐压（触点间） | 1000VAC 1min（参考） |
| 介质耐压（触点-线圈） | 5000VAC 1min |
| 爬电距离 | >8mm（触点-线圈） |
| 抗振动 | 10~55Hz，双振幅1.5mm |
| 抗冲击（功能性） | 98m/s² |
| 抗冲击（强度） | 980m/s² |
| 环境温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5% ~ 85% RH |
| 重量 | 约9g（典型） |
| 外形尺寸 | 28.5 × 10.1 × 12.5 mm（长×宽×高） |
| 引出端形式 | 印刷线路板式 |
家用电器：空调、微波炉、洗衣机、冰箱电源控制
智能家居：智能插座、智能照明、温控器、安防报警
温度控制：加热器、恒温器、制冷设备
工业控制：PLC输出、电机启动、电源管理
安全系统：门禁电源、消防联动
本产品为常规电磁继电器，非双稳态磁保持继电器，触点状态需持续供电保持，断电后常开触点断开，常闭触点闭合。如需断电保持状态，请选用双稳态磁保持继电器。
线圈驱动电压应稳定在额定值±10%范围内，以保证可靠吸合和释放。
用于感性负载（电机、电磁阀）时，建议在负载两端并联续流二极管或RC吸收电路，以延长触点寿命。
PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。
存储环境应保持干燥、无腐蚀性气体，防止触点氧化。
订货标记示例：GIS-12D-AF1-S（12V线圈，1A常开，AgNi触点，镀金，塑封型）；如需其他引脚排列或触点形式，请参考订购信息。
外形尺寸及PCB布局公差请参考官方规格书（尺寸≤1mm公差±0.2，1~5mm±0.3，＞5mm±0.5；PCB布局±0.1mm）。
