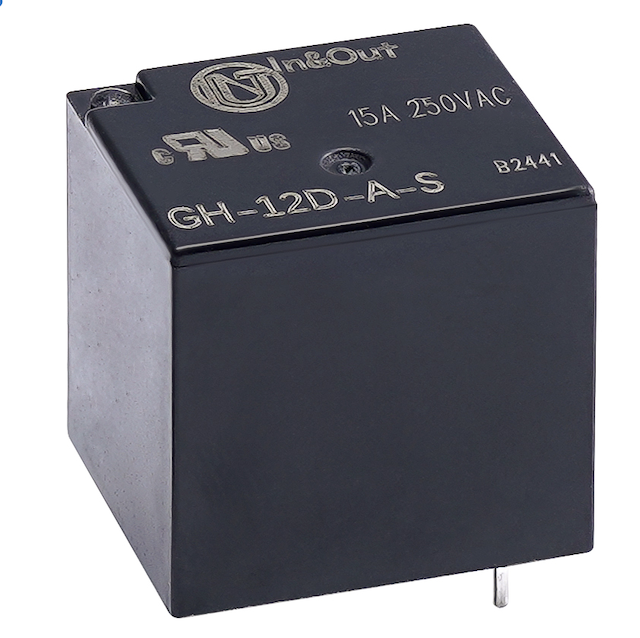

GH系列大功率继电器 | 15A切换能力 1A/1B/1C触点可选

GH系列继电器是一款专为智能家居、路灯控制及工业设备设计的大功率电磁继电器，提供1A（常开）、1B（常闭）和1C（转换）三种触点形式，常开触点可切换15A 250VAC/277VAC，常闭触点10A 250VAC，并支持TV-5等级。该系列提供0.36W和0.45W两种线圈功耗选项，工作温度范围-40~105℃，尺寸紧凑（20.3×16.5×20.5mm）。本产品为常规电磁继电器，与双稳态磁保持继电器不同，其触点状态需持续通电保持，适用于需要长时导通或频繁切换但无需断电保持的场合，在成本和驱动电路简单性上相比双稳态磁保持继电器具有优势。

主要特性

• 高触点切换能力：常开触点15A 250VAC/277VAC，常闭触点10A 250VAC，TV-5额定值

• 三种触点形式：1A（常开）、1B（常闭）、1C（转换），灵活适配控制逻辑

• 线圈功耗可选0.36W或0.45W，适应不同节能需求

• 宽线圈电压范围：5V、6V、9V、12V、18V、24V、48VDC

• 高绝缘耐压：触点与线圈间介质耐压1500VAC，触点间750VAC

• 宽工作温度范围：-40℃~+105℃，适应严苛环境

• 塑封型和防焊剂型可选，F级绝缘系统（可选）

• 长寿命：电气寿命10万次，机械寿命1000万次

• 标准PCB布局，尺寸20.3×16.5×20.5mm，重量约12g

技术规格

典型应用

• 智能家居：智能照明开关、空调控制器、安防报警器

• 路灯控制：道路照明自动开关、时段控制

• 家用电器：电暖器、热水器、微波炉大功率控制

• 工业控制：电机启动、温度控制器、电源管理

• 安全系统：门禁电源、消防联动控制

注意事项

• 本产品为常规电磁继电器，非双稳态磁保持继电器，触点状态需持续供电保持，断电后触点恢复至初始位置（常开型断开，常闭型闭合）。如需断电保持状态，请选择双稳态磁保持继电器。

• 线圈驱动电压应稳定在额定值±10%范围内，以保证可靠吸合和释放。

• 用于感性负载（电机、电磁阀）时，建议在负载两端并联续流二极管或RC吸收电路，以延长触点寿命。

• PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：GH-12D-C-S（12V线圈，1C触点，塑封型）；如需1A或1B，更换对应字母。

• 外形尺寸及PCB布局公差请参考官方规格书（尺寸公差未在本摘要列出，以官方为准）。
