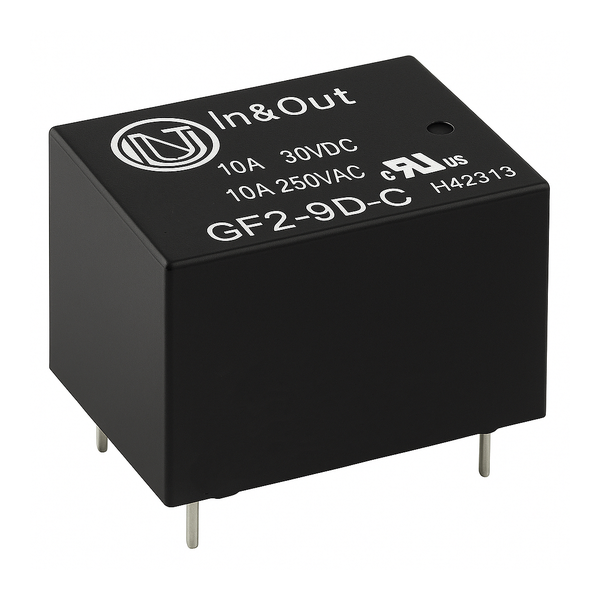

GF2系列超小型大功率继电器 | 10A切换 3000V耐压 多种线圈功耗可选

GF2系列继电器是一款专为智能家居、工业控制及安防系统设计的超小型功率继电器，提供1组常开（1A）和1组转换（1C）触点，触点切换能力高达10A 250VAC/30VDC。该系列提供0.36W至0.80W多种线圈功耗选项，其中低功耗型（0.36W）在待机时的能耗已接近双稳态磁保持继电器的静态水平，是替代双稳态磁保持继电器在大电流、非保持应用中的高性价比选择。其紧凑的尺寸（19.2×15.5×15.25mm）和标准PCB布局，适用于智能插座、空调控制器、电源管理等场合。

主要特性

• 10A大电流触点切换能力（250VAC/30VDC），满足大功率负载控制需求

• 提供1A（常开）和1C（转换）两种触点形式，灵活适配控制逻辑

• 多种线圈功耗可选：0.36W、0.45W、0.64W、0.80W，适应不同节能要求

• 高耐压绝缘：触点与线圈间介质耐压3000VAC，触点间750VAC

• 宽线圈电压范围：3V、5V、6V、9V、12V、24V、48VDC

• 小型化封装：19.2×15.5×15.25mm，节省PCB安装空间

• 快速响应：吸合时间≤10ms，释放时间≤5ms

• 长寿命：电气寿命10万次，机械寿命1000万次

• 宽工作温度范围：-40℃~+85℃，适应严苛环境

• 塑封型和防焊剂型可选，符合RoHS

技术规格

典型应用

• 智能家居：智能插座、空调控制器、智能配电箱、大功率照明开关

• 家用电器：空调、电暖器、热水器、微波炉电源控制

• 工业控制：PLC输出、电机驱动、温度控制器

• 安全系统：门禁电源、报警器、烟雾探测器

• 新能源：充电桩、储能系统辅助切换

注意事项

• 本产品为常规电磁继电器，非磁保持结构，但其0.36W低功耗型在待机时能耗接近双稳态磁保持继电器，适用于要求节能但无需状态保持的大电流应用。

• 线圈驱动电压应稳定在额定值±10%范围内，以保证可靠吸合和释放。

• 用于感性负载（电机、变压器）时，建议在负载两端并联续流二极管或RC吸收电路，以延长触点寿命。

• PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：GF2-12D45-C-S（12V线圈，450mW，1C触点，塑封型）；若需其他功耗，更换代号（36=0.36W，64=0.64W，80=0.80W）。

• 外形尺寸及PCB布局公差请参考官方规格书（尺寸≤1mm公差±0.2，1~5mm±0.3，＞5mm±0.4；PCB布局±0.1mm）。

* 本页面基于IOEC GF2系列继电器规格书编写，实际参数以官方最新手册为准。
