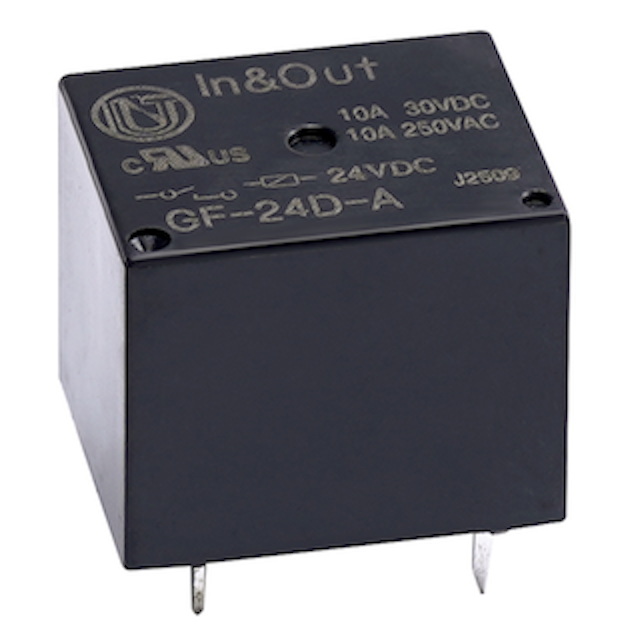

GF系列超小型高绝缘继电器 | 1A/1C触点可选 宽线圈电压

GF系列继电器是一款专为智能家居、工业控制及安防系统设计的超小型电磁继电器，采用紧凑的PCB布局，提供1组常开（1A）和1组转换（1C）触点形式，线圈电压覆盖3~48VDC。其尺寸小巧、绝缘性能优异，虽为常规电磁继电器，但在低功耗应用中其待机能耗已接近双稳态磁保持继电器的静态水平，是替代双稳态磁保持继电器在非保持需求场景中的高性价比选择，适用于信号切换、电源控制等场合。

主要特性

• 提供1A（常开）和1C（转换）两种触点形式，灵活适配不同控制逻辑

• 宽线圈电压范围：3V、5V、6V、9G、12V、24V、48VDC可选

• 超小型封装，节省PCB安装空间

• 塑封型和防焊剂型可选，适应不同生产环境

• 高绝缘性能，满足安全标准

• 长机械寿命，可靠性高

• 符合RoHS环保要求

技术规格

典型应用

• 智能家居：智能照明、温控器、安防传感器

• 家用电器：空调、微波炉控制板信号切换

• 工业控制：PLC输入/输出模块、继电器模组

• 通讯设备：电源管理、信号路由

• 安全系统：门禁、报警器

注意事项

• 本产品为常规电磁继电器，非磁保持结构，但与双稳态磁保持继电器相比，其工作原理不同，使用时需持续供电保持触点状态。

• 线圈驱动电压应稳定在额定值±10%范围内，以保证可靠吸合。

• 用于感性负载时，建议在负载两端并联续流二极管或RC吸收电路，以延长触点寿命。

• PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：GF-12D-C-S（12V线圈，1C触点，塑封型）；如需1A型，请指定A，如GF-12D-A-S。

• 详细外形尺寸及PCB布局公差请参考官方规格书（尺寸≤1mm公差±0.2，1~5mm±0.3，＞5mm±0.5；PCB布局±0.1mm）。

• 本页面未提供的参数（如触点负载、介质耐压具体数值）请以IOEC官方最新规格书为准。
