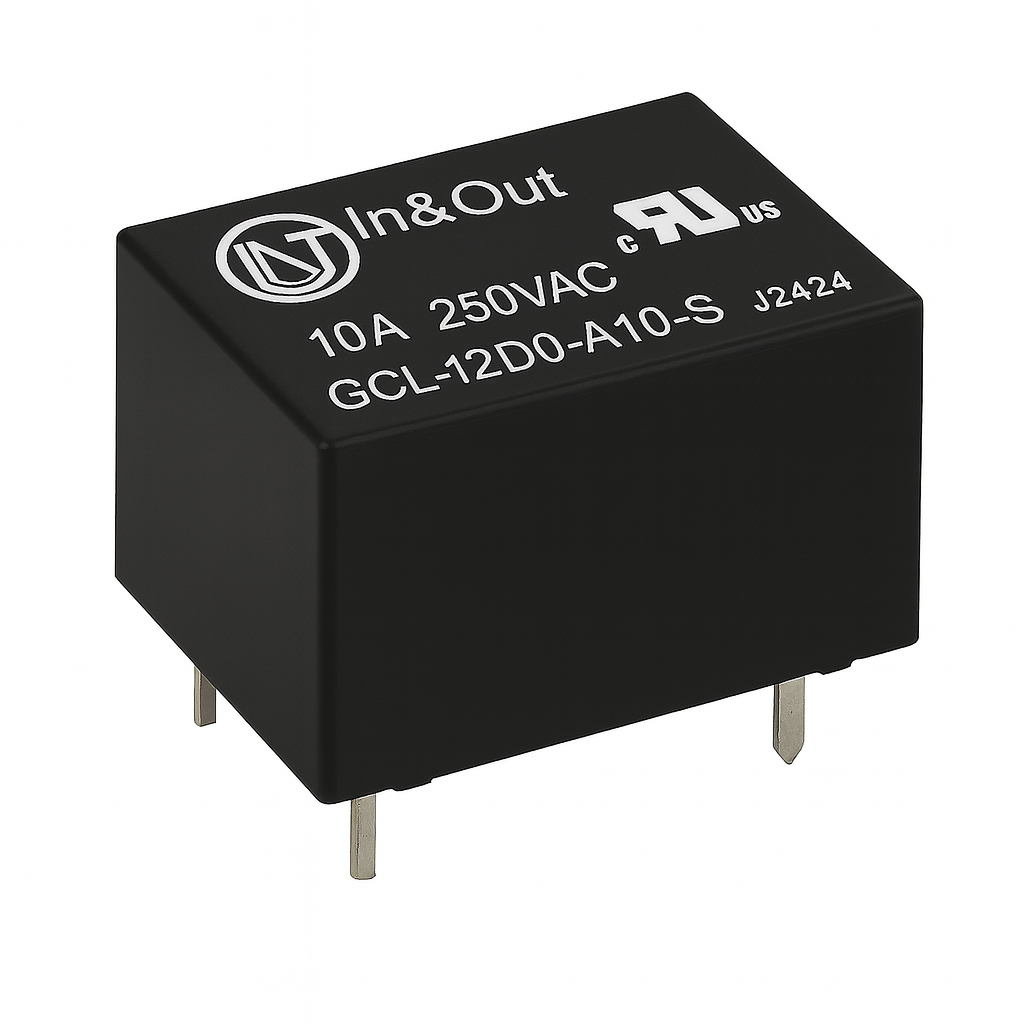

GCL系列超小型大电流继电器 | 10A切换 爬电距离>8mm 5kV耐压

GCL系列10A型继电器是一款专为智能家居、工业控制及安防系统设计的超小型高安全功率继电器，其爬电距离与电气间隙均大于8mm，触点与线圈间介质耐压高达5000VAC，满足加强绝缘要求。该系列提供1A（常开）触点形式，触点切换能力10A 250VAC，且可选230mW低线圈功耗，在节能表现上接近双稳态磁保持继电器的静态功耗水平。其紧凑的尺寸（17.6×10.1×12.7mm）和标准PCB布局，使其成为替代传统双稳态磁保持继电器在需要高绝缘安全距离和大电流切换应用中的高性价比选择，适用于智能插座、空调控制器、电源管理等场合。

主要特性

• 10A大电流触点切换能力（250VAC），满足大功率家电与控制负载需求

• 爬电距离/电气间隙 >8mm，达到加强绝缘标准，保障系统安全

• 超高耐压：触点与线圈间介质耐压5000VAC，触点间1000VAC

• 低线圈功耗：可选230mW（代号20），接近双稳态磁保持继电器的节能效果

• 小型化封装：17.6×10.1×12.7mm，节省PCB安装空间

• 快速响应：吸合时间≤8ms，释放时间≤4ms

• 电气寿命：1.5万次（10A 250VAC阻性，85℃条件），机械寿命100万次

• 宽工作温度范围：-40℃~+85℃，适应严苛环境

• 塑封型和防焊剂型可选，F级绝缘系统，符合RoHS

技术规格

典型应用

• 智能家居：智能插座、空调伴侣、智能配电箱、大功率照明控制

• 家用电器：空调、电暖器、热水器、微波炉电源控制

• 工业控制：PLC输出、电机驱动、温度控制器

• 安全系统：门禁电源、报警器

• 新能源：充电桩、储能系统辅助切换

注意事项

• 本产品为常规电磁继电器，非磁保持结构，但其230mW低功耗型在待机时能耗接近双稳态磁保持继电器，适用于要求节能但无需状态保持的大电流应用。

• 线圈驱动电压应稳定在额定值±10%范围内，以保证可靠吸合和释放。

• 用于感性负载时，建议在负载两端并联续流二极管或RC吸收电路，以延长触点寿命。

• PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：GCL-12D20-A10-S（12V线圈，230mW，1A常开，10A负载，塑封型）。

• 外形尺寸及PCB布局公差请参考官方规格书（尺寸≤1mm公差±0.2，1~5mm±0.3，＞5mm±0.5；PCB布局±0.1mm）。
