GEL系列超小型高绝缘继电器 | 10kV浪涌耐压 5000V介质耐压 低至0.2W

GEL系列继电器是一款专为智能家居、工业控制及安防系统设计的高性能超小型继电器，提供1组常开（1A）和1组转换（1C）触点形式，触点切换能力达5A。其线圈功耗仅0.2W，在节能表现上已非常接近双稳态磁保持继电器的水平，同时具备触点与线圈间5000VAC介质耐压和10kV浪涌冲击耐压（1.2/50μs），确保在恶劣电气环境下的安全运行。该继电器尺寸小巧（参见外形图），重量仅约4.6g，是替代传统双稳态磁保持继电器在高绝缘、小体积要求场景中的理想选择，适用于智能电表、电源管理、工业控制等场合。

主要特性

• 高绝缘耐压：触点与线圈间介质耐压5000VAC，浪涌冲击耐压10kV（1.2/50μs），触点间1000VAC

• 超低线圈功耗：0.2W（标准型），媲美双稳态磁保持继电器的节能效果

• 两种触点形式：1A（常开）和1C（转换），满足不同控制逻辑需求

• 触点材料可选：标准AgSnO₂或AgNi，适应不同负载

• 快速响应：吸合时间≤8ms，释放时间≤5ms

• 宽工作温度范围：-40℃~+85℃，适应严苛环境

• 高可靠性：绝缘电阻≥1000MΩ（DC500V），机械寿命长

• 环保产品：符合RoHS，F级绝缘系统可选

技术规格

典型应用

• 智能家居：智能电表、智能插座、照明控制、安防报警

• 工业控制：PLC输出、温度控制器、电源管理模块

• 家用电器：空调、微波炉、洗衣机控制板

• 新能源：充电桩、储能系统信号隔离与控制

• 通讯设备：基站电源、信号切换

注意事项

• 本产品为常规电磁继电器，非磁保持结构，但其0.2W低功耗特性已接近双稳态磁保持继电器的待机能耗，适合要求节能但无需状态保持的应用。

• 线圈驱动电压应稳定在额定值±10%范围内，以保证可靠吸合和释放。

• 用于感性负载时，建议在负载两端并联续流二极管或RC吸收电路，以延长触点寿命。

• PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

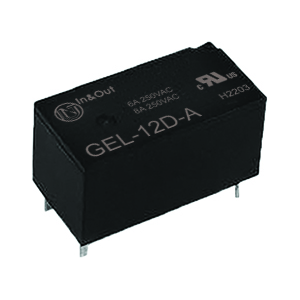

• 订货标记示例：GEL-12D-A（12V线圈，1A触点，标准AgSnO₂）；如需1C或AgNi触点，请指定，如GEL-12D-CF（1C，AgNi）。

• 外形尺寸公差及PCB布局公差请参考官方规格书。
