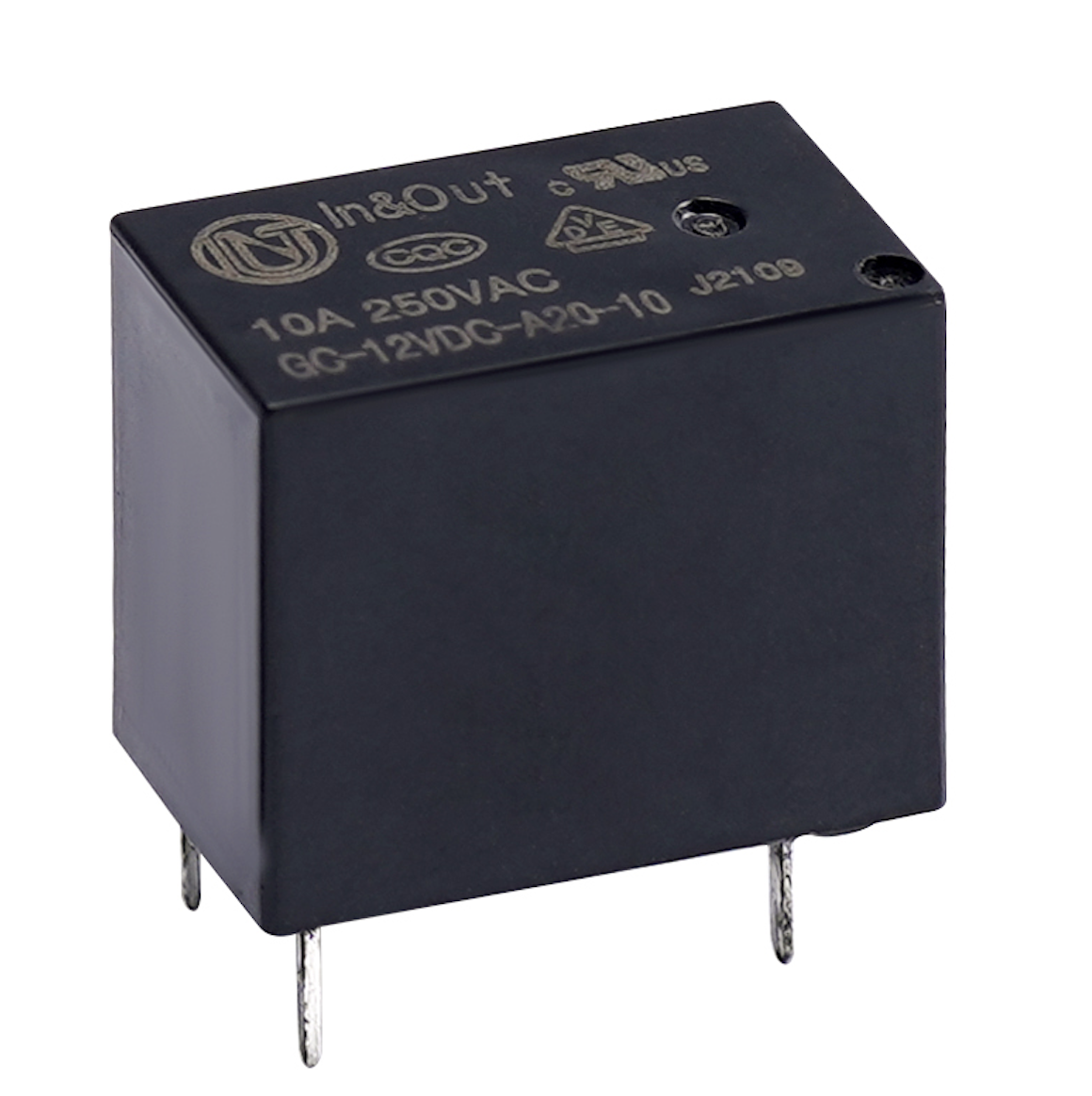

GC系列超小型功率继电器 | 10A切换能力 1A/1C触点可选 低至200mW

GC系列继电器是一款专为智能家居、工业控制及安防系统设计的高性能超小型功率继电器，提供1组常开（1A）和1组转换（1C）两种触点形式，触点切换能力高达10A。其低功耗型号（200mW）在待机功耗上已接近双稳态磁保持继电器的水平，而标准型（450mW）同样具备优秀的能效表现。该继电器尺寸仅18.4×10.2×15.3mm，重量约6g，并具备2500V~4000V的高耐压绝缘，是替代传统双稳态磁保持继电器在大电流控制场景中的高性价比选择，适用于智能插座、空调控制、电源管理等场合。

主要特性

• 高触点切换能力：10A 250VAC/30VDC（高容量型），标准型5A并支持TV-5、电机负载（1/10HP、1/6HP）

• 两种触点形式：1A（常开）和1C（转换），灵活适配不同控制逻辑

• 超低线圈功耗：1A型可选200mW，媲美双稳态磁保持继电器的节能效果

• 高耐压绝缘：1A型触点-线圈4000VAC，1C型2500VAC，触点间1000VAC

• 小型化封装：18.4×10.2×15.3mm，标准PCB布局，节省安装空间

• 快速响应：吸合时间≤8ms，释放时间≤5ms

• 长寿命：电气寿命10万次，机械寿命1000万次

• 宽工作温度范围：-40℃~+85℃，适应严苛环境

• 塑封型和防焊剂型可选，F级绝缘系统，符合RoHS

技术规格

典型应用

• 智能家居：智能插座、智能照明、空调控制器、智能配电箱

• 家用电器：微波炉、电暖器、热水器、洗衣机电源控制

• 工业控制：PLC输出、电机驱动、温度控制器、电源管理模块

• 安防系统：门禁控制、报警器、烟雾探测器

• 新能源：充电桩、储能系统辅助电源切换

注意事项

• 本产品为常规电磁继电器，非磁保持结构，但其低功耗型号（200mW）的待机能耗已接近双稳态磁保持继电器，适合要求节能但不需要状态保持的应用。

• 线圈驱动电压应稳定在额定值±10%范围内，以保证可靠吸合和释放。

• 用于感性负载（电机、电磁阀）时，建议在负载两端并联续流二极管或RC吸收电路，以延长触点寿命。

• PCB焊接推荐采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：GC-12VDC-A45-S10（12V线圈，1A触点，450mW，塑封型，10A负载）；1C型需指定C，如GC-12VDC-C45（无电流后缀，标准5A）。

• 外形尺寸及PCB布局公差请参考官方规格书。
