GB系列超小型高灵敏度继电器 | 5A切换能力 10kV浪涌耐压

GB系列继电器是一款专为智能家居、工业控制及安防系统设计的超小型高性能电磁继电器，其优化磁路实现了低至200mW的线圈功耗，在节能表现上接近双稳态磁保持继电器的能效水平。该继电器具备5A触点切换能力，触点与线圈间可承受10kV冲击耐压（符合IEC标准），并采用F级绝缘系统，尺寸仅20.5×7.2×15.3mm，重量约4g，特别适用于对空间和安全性要求严苛的PCB应用。无论是替代传统双稳态磁保持继电器的部分场景，还是作为高可靠性的通用控制元件，GB系列都能提供卓越的性价比。

主要特性

• 5A触点切换能力（250VAC/30VDC），TV-3额定值（120VAC），适用于阻性及容性负载

• 超低线圈功耗：200mW（标准型），接近双稳态磁保持继电器的静态功耗水平

• 高耐压绝缘：触点与线圈间介质耐压4000VAC，冲击耐压高达10kV，确保系统安全

• 小型化封装：20.5×7.2×15.3mm，有效节省PCB面积，适合高密度安装

• 高灵敏度：最大吸合电压仅为额定电压的75%，释放电压低至10%

• 长寿命：电气寿命10万次，机械寿命2000万次

• 宽工作温度范围：-40℃~+85℃，适应各种严苛环境

• 符合RoHS环保要求，提供塑封型（密封）或防焊剂型可选

• F级绝缘系统可选，提升耐热性能

技术规格

典型应用

• 智能家居：智能照明、智能插座、窗帘控制、安防报警器

• 家用电器：空调、微波炉、洗衣机、冰箱控制板

• 工业控制：PLC输出、温度控制器、马达驱动

• 安全系统：防盗报警、门禁控制、烟雾探测器

• 通讯设备：电源管理模块、信号切换

注意事项

• 本产品为常规电磁继电器，非磁保持结构，但低功耗设计使其在待机状态下的能耗接近双稳态磁保持继电器，适合需要节能控制的场合。

• 线圈驱动时需确保电压稳定在额定值±10%范围内，以保证可靠吸合。

• 用于感性负载时，建议在负载两端并联续流二极管或RC吸收电路，以延长触点寿命。

• PCB焊接建议采用波峰焊或手工焊接，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，避免触点氧化。

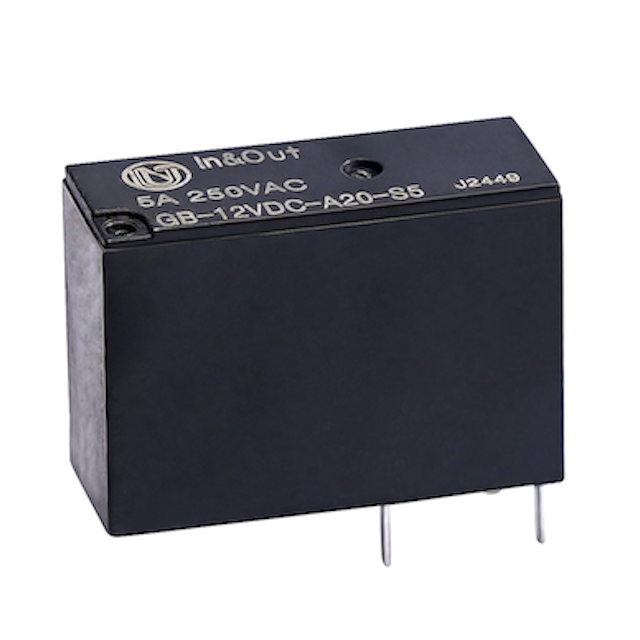

• 订货标记示例：GB-12VDC-A20-S5（12V线圈，1A触点，200mW，塑封型，5A负载）。

• 外形尺寸公差：≤1mm为±0.2mm，1~5mm为±0.3mm，＞5mm为±0.5mm；PCB布局公差±0.1mm。

• 详细安装孔位及接线图请参考官方规格书。
