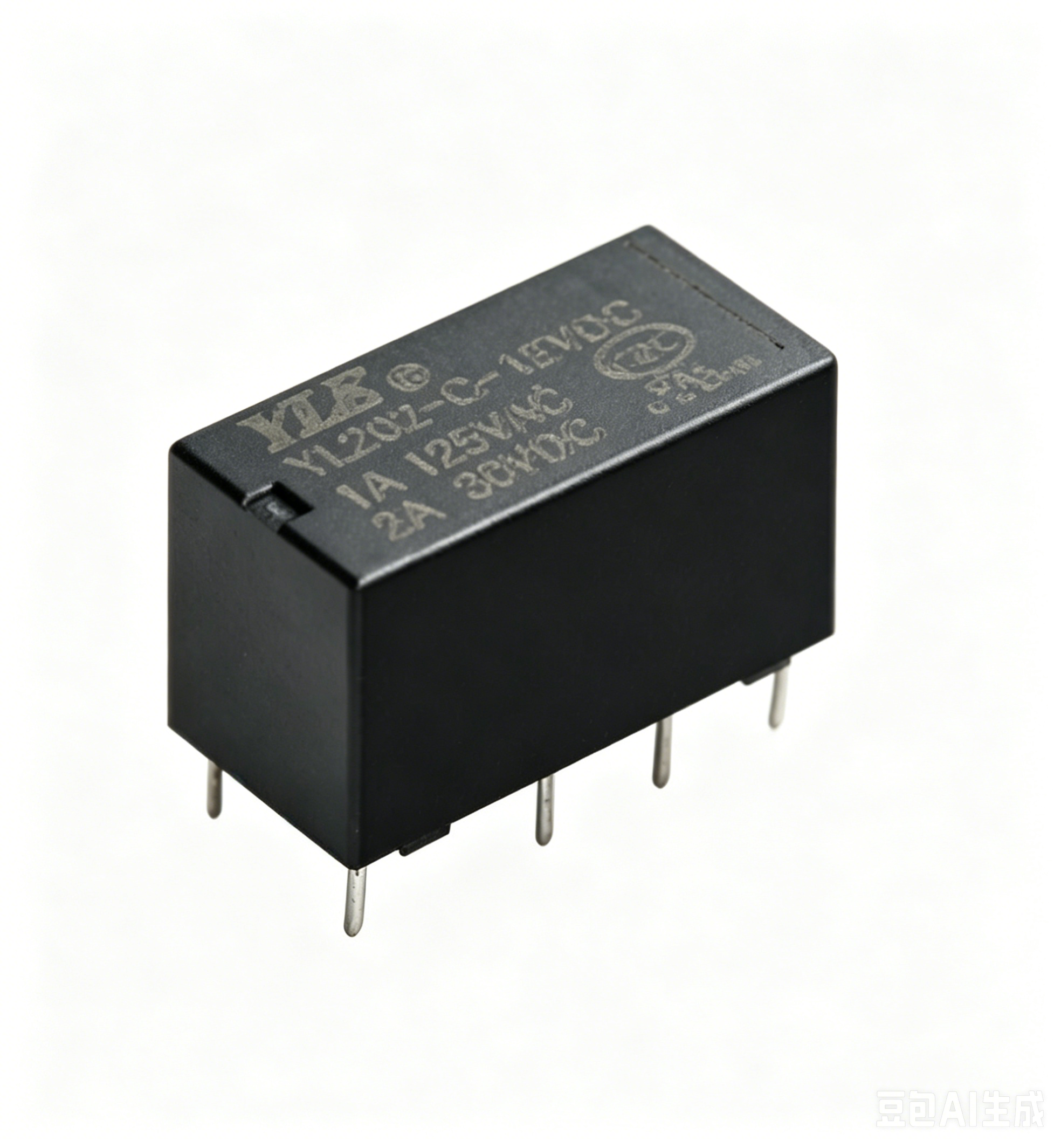

永林 YL202 双稳态磁保持继电器 | 2A双组转换 低功耗高绝缘

YL202 是一款超小型双稳态磁保持继电器，采用磁脉冲锁定机制，仅在状态切换时消耗电能，常态下线圈零功耗，可大幅降低系统待机损耗。该双稳态磁保持继电器具备2A触点切换能力（125VAC/30VDC），提供2FormC（双组转换）触点形式，线圈功耗低至0.15W（H型），并满足UL、ECE安全认证，适用于智能家居、自动化设备及通讯设备中对信号切换与节能有较高要求的场景。

主要特性

• 真正的双稳态磁保持继电器结构：脉冲置位/复位，断电后保持触点状态，线圈无需持续通电，显著降低系统待机功耗

• 双组转换触点形式（2FormC），可同时控制两路独立负载，灵活度高

• 触点负载能力：2A 125VAC / 2A 30VDC，最大切换功率250VA或60W

• 低线圈功耗：提供0.2W（标准）、0.15W（H型）、0.36W（D型）多种选项

• 宽线圈电压范围：3V、5V、6V、9V、12V、24VDC可选

• 高绝缘性能：触点与线圈间介质耐压1000VAC，触点间750VAC

• 超长寿命：机械寿命1000万次，电气寿命10万次

• 工作温度范围：-40℃ ~ +85℃，重量仅约5g，节省PCB空间

• 智能家居：智能网关信号切换、安防探测器、温控器

• 自动化设备：PLC输入/输出模块、仪器仪表信号路由

• 通讯设备：路由器、交换机、调制解调器的信号切换

• 家用电器：微波炉、洗衣机控制面板的信号隔离

注意事项

• 本产品为双稳态磁保持继电器，驱动时需使用正负脉冲（置位和复位），严禁持续通电，否则可能烧毁线圈。

• 推荐脉冲宽度 ≥50ms，确保触点可靠切换。

• 用于小信号切换时，注意负载电压/电流不要低于最小推荐值（参考官方规格书），以保证触点自清洁作用。

• PCB焊接推荐使用波峰焊或手工烙铁，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：YL202-C-12VDC（C：2FormC，12V线圈，标准功耗0.2W）；如需H型（0.15W）或D型（0.36W）请注明。

• 详细外形尺寸及安装孔位请参考官方规格书（外形约20.2mm×10mm×12mm）。
