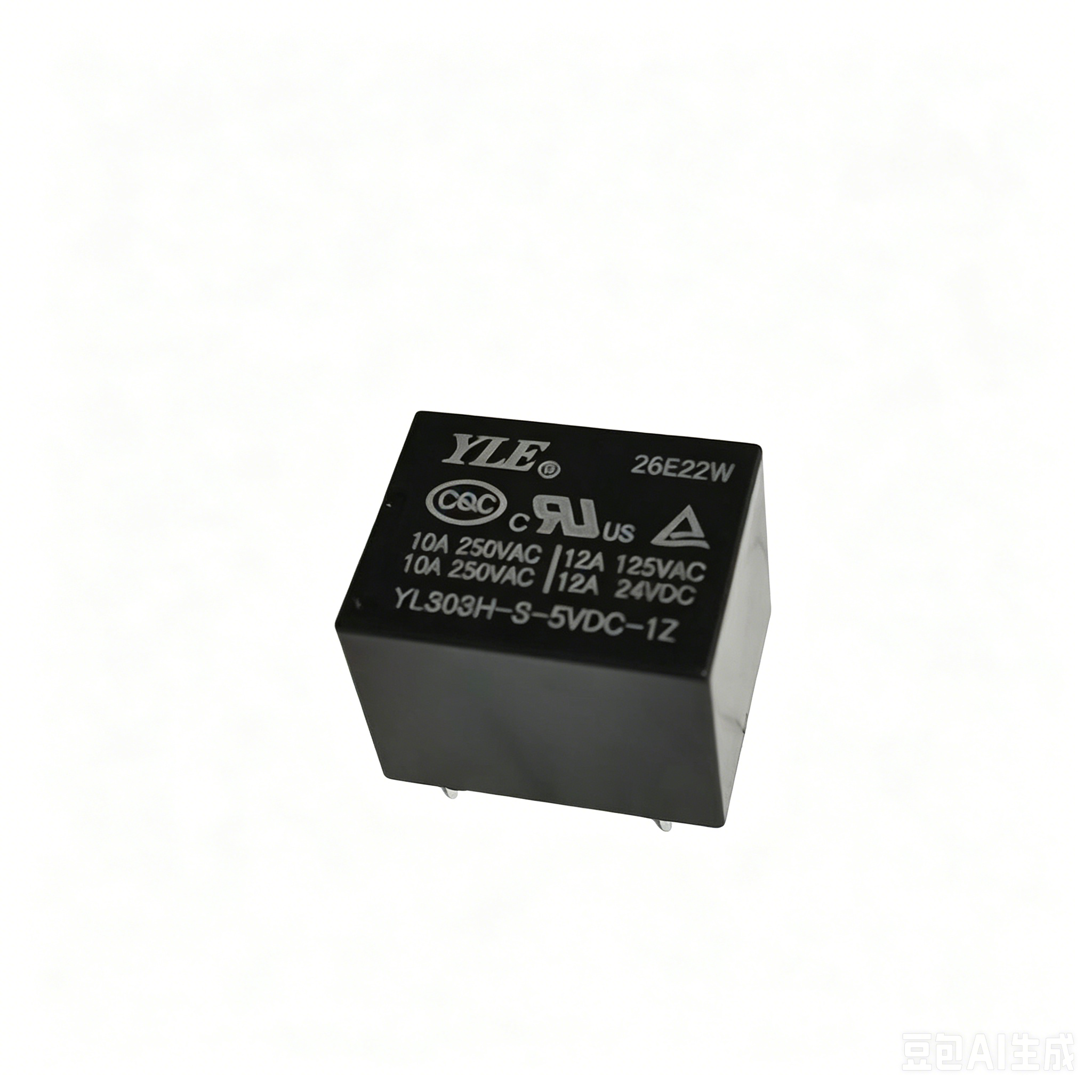

永林 YL303H 双稳态磁保持继电器 | 低功耗 高负载 TV-8 级抗浪涌

YL303H 是一款超小型双稳态磁保持继电器，具备体积小、重量轻、线圈功耗低、介质强度高等突出优势。该双稳态磁保持继电器触点负载能力高达10A 250VAC / 12A 125VAC / 12A 24VDC，并支持TV-8抗浪涌等级，工作温度范围宽至-40℃~+105℃。其灵活的触点形式（1Z/1H/1D）和多种线圈电压（5~48VDC）可选，可广泛应用于家用电器、智能家居、自动化设备及通讯设备等领域。

主要特性

• 真正的双稳态磁保持继电器结构：脉冲置位/复位，断电后保持触点状态，线圈无需持续通电，显著降低系统待机损耗

• 高触点切换能力：10A 250VAC / 12A 125VAC / 12A 24VDC，TV-8额定值，抗浪涌性能优异

• 低线圈功耗：0.36W或0.45W两种规格可选，减少发热，提高能效

• 宽工作温度范围：-40℃ ~ +105℃，适应严苛环境

• 高绝缘性能：触点与线圈间介质耐压1500VAC，触点间750VAC

• 多种触点形式：1Z (1组转换)、1H (常开)、1D (常闭)，灵活匹配不同控制逻辑

• 超长寿命：机械寿命1000万次，电气寿命10万次

• 符合CE认证，安全可靠

• 可直接焊接在印刷线路板中，简化生产工艺

技术规格

典型应用

• 家用电器：空调、微波炉、洗衣机、冰箱等电源控制

• 智能家居：智能插座、照明控制器、安防系统、智能窗帘

• 自动化设备：PLC输出模块、温度控制器、电机驱动

• 通讯设备：交换机、路由器、电源管理模块

注意事项

• 本产品为双稳态磁保持继电器，驱动时必须使用正负脉冲（置位脉冲和复位脉冲），严禁持续通电，否则会烧毁线圈。

• 推荐脉冲宽度 ≥50ms，确保触点可靠切换。

• 用于感性负载（电机、变压器）时，建议在负载两端并联浪涌吸收电路（RC或压敏电阻）。

• PCB焊接时建议使用波峰焊或手工烙铁，焊接温度≤260℃，时间≤5秒。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 订货标记示例：YL303H-S-5VDC-1Z（S：密封型，5VDC线圈，1Z触点）。

• 详细外形尺寸及安装孔位请参考官方规格书，公差±0.2mm。

* 本页面基于永林 YL303H 双稳态磁保持继电器典型规格编写，实际参数以产品官方手册为准。
