永林 YL303H 双稳态磁保持继电器 | 低线圈功耗 宽温-40~+105℃

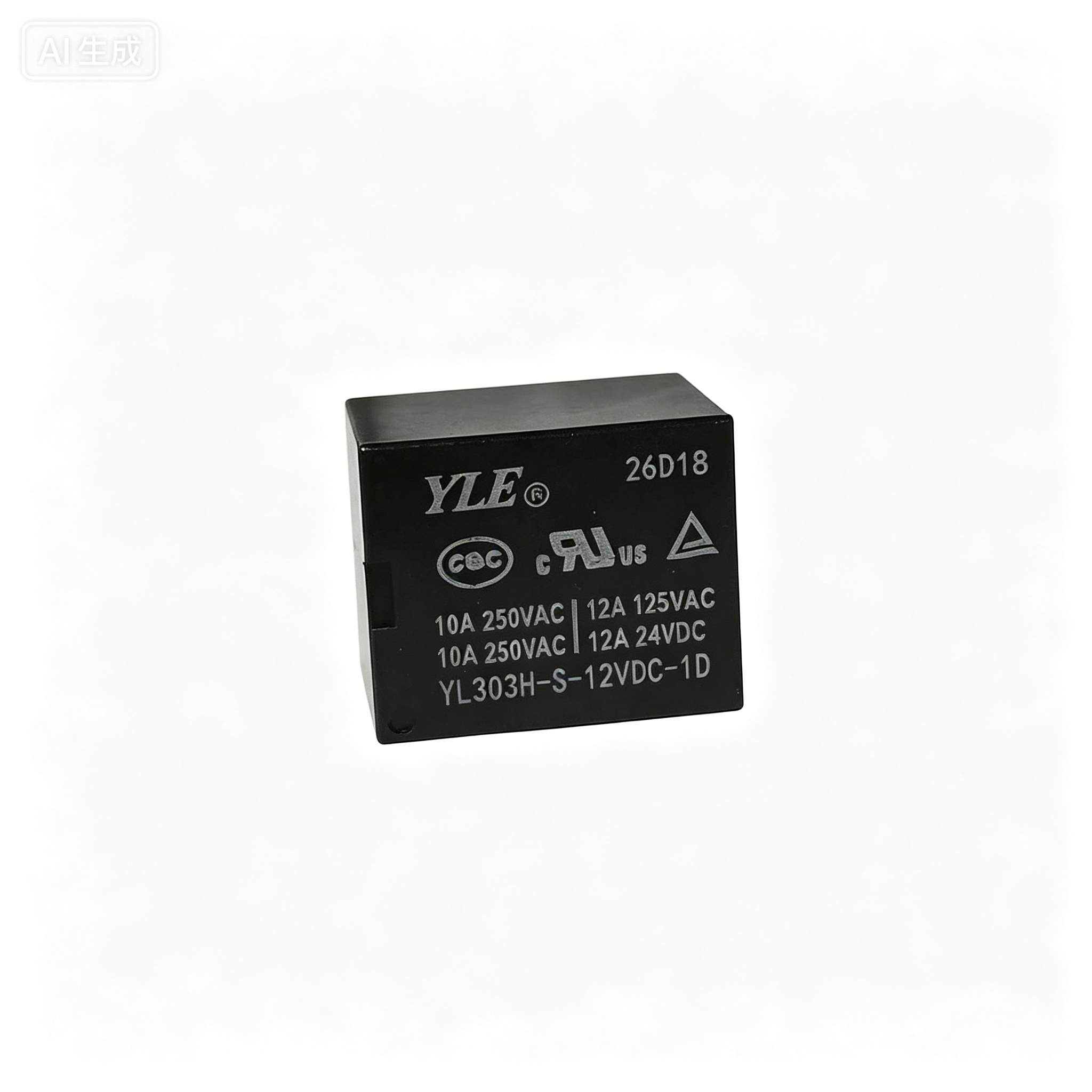

YL303H 是一款超小型双稳态磁保持继电器，具备体积小、重量轻、介质强度高、可直接焊接于PCB板等特点。该双稳态磁保持继电器采用低功耗线圈设计（0.36W/0.45W），触点负载能力达10A 250VAC/12A 125VAC，并支持TV-8抗浪涌等级。其工作温度范围宽至-40℃~+105℃，适用于家用电器、智能家居、自动化设备及通讯设备等对可靠性要求较高的场合。

主要特性

• 紧凑型双稳态磁保持继电器结构，节省PCB空间，重量仅约10g

• 高触点切换能力：10A 250VAC / 12A 125VAC / 12A 24VDC，TV-8额定值

• 低线圈功耗：额定电压下功耗0.36W或0.45W，降低系统温升

• 宽工作温度范围：-40℃ ~ +105℃，适应严苛环境

• 高绝缘性能：触点与线圈间介质耐压1500VAC，触点间750VAC

• 多种触点形式可选：1Z (1FormC)、1H (1FormA)、1D (1FormB)

• 机械寿命长达1000万次，电气寿命10万次

• 符合CE认证，安全可靠

技术规格

典型应用

• 家用电器：空调、微波炉、洗衣机、冰箱等电源控制

• 智能家居：智能插座、照明控制器、安防系统

• 自动化设备：PLC输出模块、温度控制器、电机驱动

• 通讯设备：电源管理、信号切换

注意事项

• 本产品为双稳态磁保持继电器，但实际线圈为持续通电工作方式，请根据线圈参数提供额定电压，避免欠压或过压。

• 建议线圈驱动电压波动不超过额定电压的±10%，以保证可靠吸合。

• 用于感性负载（电机、电磁阀）时，请在负载两端并联浪涌吸收二极管或RC回路，以延长触点寿命。

• PCB焊接时推荐使用波峰焊或手工烙铁，焊接温度≤260℃，时间≤5秒。

• 存储环境应避免高湿、腐蚀性气体，防止触点氧化。

• 订货标记示例：YL303H-S-12VDC-1Z-XX（S：密封型，12VDC线圈，1Z触点）。

• 详细外形尺寸及安装孔位请参考官方规格书，公差±0.2mm。

* 本页面基于永林 YL303H 系列继电器编写，实际参数以产品官方手册为准。
