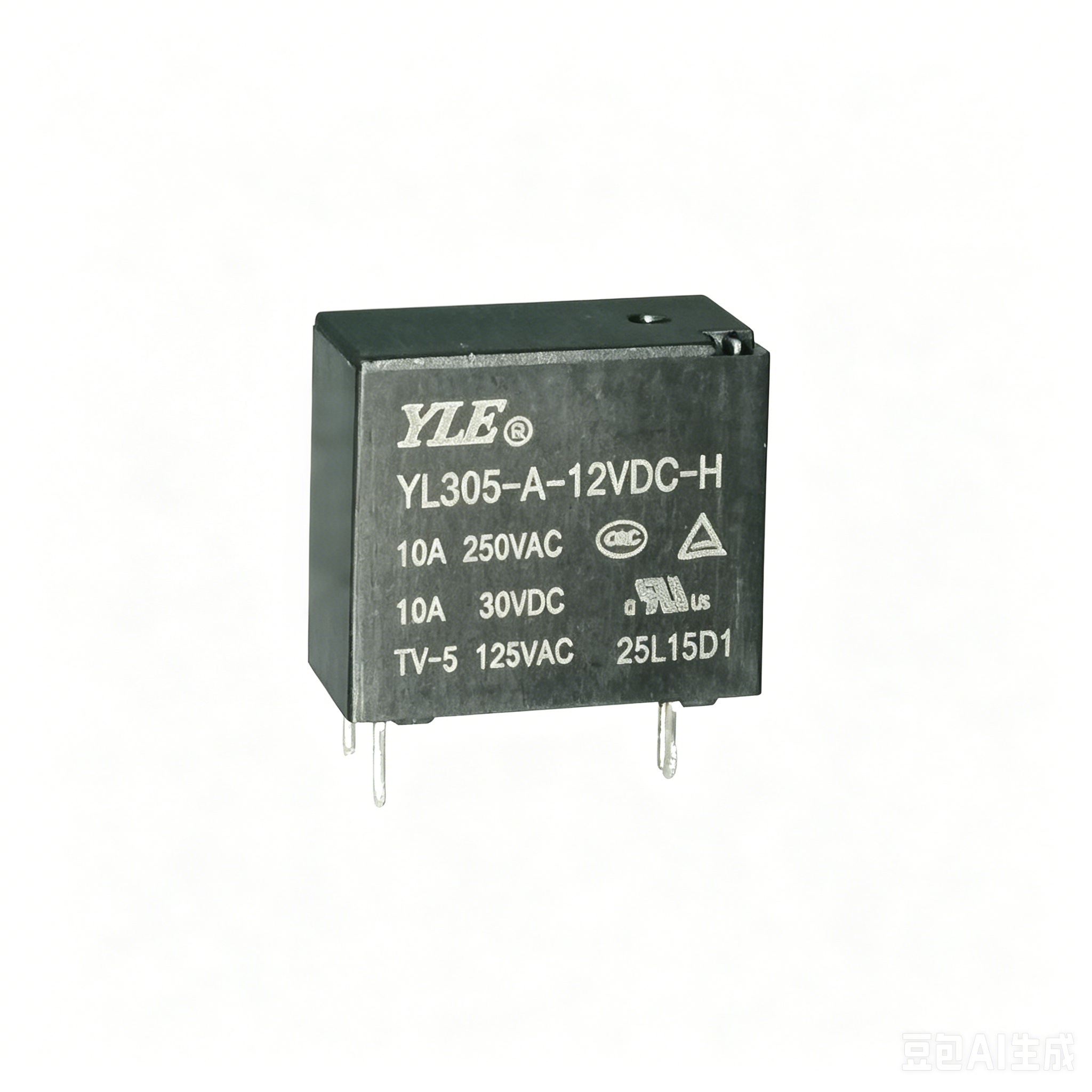

永林 YL305-A-12VDC-H 双稳态磁保持继电器 | 10A大电流 TV-5抗浪涌

YL305-A-12VDC-H 是一款专为智能家居、办公设备设计的超小型双稳态磁保持继电器，采用磁脉冲锁定机制，仅在状态切换时消耗电能，常态下线圈零功耗。该双稳态磁保持继电器具备10A触点切换能力（250VAC/30VDC），并支持TV-5 125VAC抗浪涌等级，尤其适用于智能插座、空调控制器及家电待机节能电路，实现高效、安全、低发热的负载管理。

主要特性

• 真正的双稳态磁保持继电器结构：断电后保持触点状态，线圈无需持续通电，显著降低系统温升和能耗

• 10A大电流触点容量（250VAC / 30VDC），可控制空调、电暖器、热水器等常用家电

• TV-5额定值（125VAC）：针对电视、监视器等容性负载优化，抗浪涌能力更强

• 线圈电压12VDC，H型低功耗设计（典型0.2W），可直接由MCU或网关驱动

• 超小型封装，节省PCB空间，适合高密度智能家居产品

• 触点与线圈间隔离性能可靠，满足家用电器安全标准

技术规格

典型应用

• 智能家居：智能插座、智能排插、空调伴侣、热水器控制器

• 家用电器：微波炉、洗衣机、冰箱压缩机启动控制

• 办公设备：复印机、打印机、碎纸机的电源切换

• 节能控制：待机功耗切断电路、远程通断模块

• 电视/显示器电源板：TV-5 抗浪涌负载切换

注意事项

• 本产品为双稳态磁保持继电器，驱动时需要正向脉冲（置位）和反向脉冲（复位），严禁持续通电线圈，否则可能烧毁。

• 推荐脉冲宽度 ≥50ms，确保触点可靠切换。

• 用于感性负载（电机、变压器）时，建议在负载两端并联浪涌吸收电路（RC或压敏电阻）。

• 安装时避免继电器承受过大的机械冲击或超声波振动（如PCB分板时）。

• 存储环境应保持干燥、无腐蚀性气体，防止触点氧化。

• 初次使用请参考永林官方规格书中的线圈电阻及脉冲驱动参数。

* 本页面基于永林 YL305-A-12VDC-H 双稳态磁保持继电器编写，实际参数以产品手册为准。
