产品简介

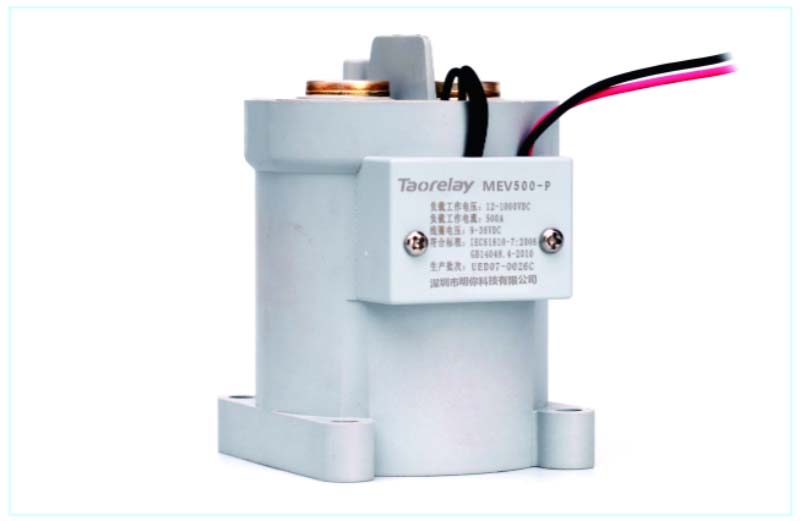

MEV500-P-H高压直流继电器是专为高功率应用设计的核心开关组件，额定电压覆盖12-1000V DC，最大切换电压高达1500V DC，可承载500A持续电流（短时耐受2500A）。采用铜镀银触点技术，接触电阻低至0.12mΩ，确保高效导电性与长寿命（电气耐久性达6000次@750VDC）。产品适用于新能源汽车电池管理系统、直流充电桩、光伏储能系统及工业大功率设备，满足-40℃~85℃严苛环境要求。其9-36V宽电压线圈兼容12V/24V系统，内置常开辅助触点（30VDC/2A），为高压直流继电器提供可靠控制与状态反馈，是新能源与工业领域的高安全性解决方案。

产品特点

1. 高压大电流能力：支持1000V DC额定电压，500A持续负载，峰值耐受2500A（0.6s）。

2. 宽电压线圈设计：9-36V DC通用线圈，兼容12V/24V系统，功耗低至稳态4.3W。

3. 超低接触电阻：铜镀银触点，接触电阻≤0.2mΩ（典型值0.12mΩ），减少能量损耗。

4. 高电气寿命：750VDC阻性负载下可达6000次操作，1000VDC下3000次。

5. 强环境适应性：工作温度-40℃~85℃，抗振（10-500Hz）及抗冲击（196m/s²）。

6. 快速响应：动作时间≤40ms，释放时间≤10ms，回跳时间≤5ms。

7. 安全隔离：绝缘电阻≥1000MΩ，介质耐压2500V AC（1min）。

8. 辅助触点可选：1组常开辅助触点（30VDC/2A），支持状态监控。

9. 无极性负载设计：主触点无极性限制，简化接线流程。

产品规格表

核心参数清单

1. 额定电压：12-1000V DC

2. 最大切换电压：1500V DC

3. 额定电流：500A（持续）

4. 线圈电压：9-36V DC（宽压兼容）

5. 接触电阻：≤0.2mΩ

6. 电气寿命：6000次（750V DC）

7. 动作/释放时间：≤40ms / ≤10ms

8. 工作温度：-40℃ ~ 85℃

9. 辅助触点：1组常开（30V DC/2A）
