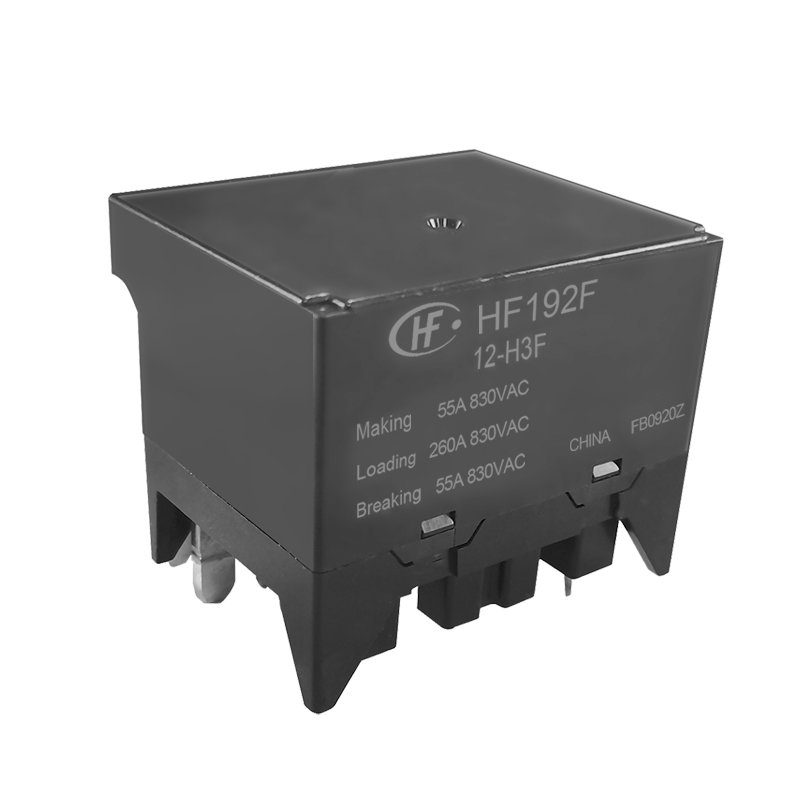

宏发   宏发继电器HF192F/12-H3F
宏发继电器HF192F/12-H3F:260A触点切换能力适用于太阳能光伏发电用逆变器能点间隙4mm、整机施加线图保持电...
价格: 立即咨询
订购热线:13420918881

厦门宏发开关设备有限公司(原厦门宏美电子有限公司)创建于1994年,是重点高新技术企业。是智能化断路器、接触器、继电器、...

宏发继电器HF192F系列产品技术参数
特点260A触点切换能力适用于太阳能光伏发电用逆变器能点间隙4mm、整机施加线图保持电压,节省电力损耗/F级绝缘等级
触点参数
触点形式1H
接触电阻(初始)≤1mQ(通过6VDC20A电压下降法)
触点材料AgNi
额定负载(阻性)接通55A,载流260A,断开55A
800VAC
最大切换电压830VAC
最大切换电流260A
最大切换功率45650VA
机械耐久性1×10°次
电耐久性≥1×10次(85℃,1s通9s断,接通55A
载流260A,断开55A,800VAC,阻性)
性能参数
绝缘电阻1000 MQ(500VDC)
介质耐压断开触点间2000VAC 1min
线圈与触点间5000VAC 1min
浪涌电压(线圈与触点间)10kV(1.2/50μs)
动作时间(额定电压下)30ms max.
释放时间(额定电压下)10ms max.
线圈温升≤70K(触点负载260A,线圈额定电压
激励100ms后降低至保持电压,
环境温度85'℃)
冲击稳定性98m/s2
强  度980m/s2
振动10Hz~55Hz 1.0mm 双振幅
湿度5 % ~ 85 % RH
温度范围-40℃~85℃(线圈额定电压激励
100ms后降低至保持电压)
引出端方式印制板式
重量约320g
封装方式防焊剂型
线圈规格表                              23℃
额定电压
VDC
动作电压
VDC
释放电压
VDC
最大电压(1)
VDC
线圈电阻Q
6≤4.5≥0.67.212×(1±10%)
9≤6.75≥0.910.827×(1±10%)
12=9≥1.214.448×(1±10%)
24≤18≥2.428.8192×(1±10%)
UL/CUL接通55A.载流260A,断开55A,830VAC
85℃.10000次,阻性负载
TUV接通55A,载流260A,断开55A,830VAC
85℃,10000次,阻性负载
