一、继电器的继电特性详解
当继电器的输入信号x从零逐渐增加,直至达到衔铁开始吸合的动作值xx时,其输出信号会瞬间从y=0跳跃至y=ym,即常开触点会从断开状态变为闭合状态。这一跳跃式的变化是继电器的核心工作特性。而一旦触点闭合,即使输入量x继续增大,输出信号y将保持不变。当输入量x降至某一大于xx的值xf时,继电器将开始释放,常开触点再次断开。这种输入信号与输出信号之间的跳跃式变化关系,我们称之为继电器的继电特性,或简称输入-输出特性。
二、继电器的原理与特性
继电器作为一种电子控制器件,其工作原理与特性在电路中扮演着至关重要的角色。当输入信号逐渐增加至特定动作值时,继电器的输出信号会瞬间发生跳跃式变化,从y=0跳变至y=ym,实现触点的闭合。这种特性使得继电器在电路中能够高效地实现开关功能。一旦触点闭合,即使输入信号继续增强,输出信号也将保持稳定不变。而当输入信号降至某一特定值时,继电器又会开始释放,触点重新断开。这种输入与输出之间的跳跃式变化关系,正是继电器的核心继电特性。
1、电磁继电器的运作原理与特性
电磁式继电器,其核心组件包括铁芯、线圈、衔铁以及触点簧片等。当在线圈两端施加电压时,线圈中便会产生电流,进而激发电磁效应。在电磁力的作用下,衔铁会克服返回弹簧的拉力,紧密吸附在铁芯上,同时带动动触点与静触点(常开触点)的吸合。一旦线圈断电,电磁吸力随之消失,衔铁在弹簧的反作用力下回到原位,动触点也随之与静触点(常闭触点)分离。这种吸合与释放的循环,正是继电器在电路中实现导通与切断功能的基础。至于继电器的“常开”与“常闭”触点,则可通过以下方式区分:在继电器线圈未通电时,处于断开状态的静触点被称为“常开触点”,而处于接通状态的静触点则被称为“常闭触点”。
2、电路原理
2.1 继电器的简介
继电器,这一电子元件,在电路中发挥着至关重要的作用。它能够在输入量达到特定阈值时,自动接通或分断交直流小容量的控制回路,从而实现对电路的精确控制。
2.2 继电器的工作原理
当输入量达到特定阈值时,继电器会通过其内部机构自动接通或分断交直流小容量的控制回路,实现对电路的精确控制。这种工作原理使得继电器在电路中扮演着至关重要的角色。
在继电器的内部结构中,永久磁铁通常被用来维持其释放状态。一旦施加工作电压,电磁感应便会发生,导致衔铁与永久磁铁之间产生吸引和排斥的力矩。这些力矩促使衔铁向下运动,直至最终达到吸合状态。这一系列动作,构成了继电器工作的基本原理。
3、晶体管驱动电路
3.1 电路原理图解析
在继电器的驱动方式中,晶体管驱动电路是一种常见的选择。这种电路利用晶体管的开关特性,通过控制输入信号来驱动继电器。其基本原理是通过晶体管将输入信号转换为适合驱动继电器的电流和电压,从而实现继电器的有效控制。接下来,我们将深入探讨晶体管驱动电路的原理图,以便更好地理解其工作机制。

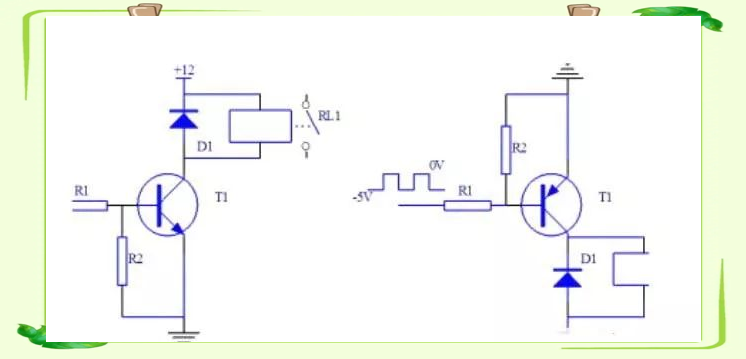

在晶体管驱动继电器的应用中,通常推荐采用NPN三极管。具体的电路连接方式如下:
工作原理简述:
在输入高电平信号时,晶体管T1会进入饱和导通状态,导致继电器线圈通电,进而使触点吸合。相反,当输入低电平信号时,晶体管T1会截止,切断继电器线圈的电流,导致触点断开。
3.2 电路中各元器件的功能解析
晶体管T1在此电路中担任着控制开关的重要角色。电阻R1的主要功能是限制电流,从而降低晶体管T1的功耗,确保其稳定工作。电阻R2则确保晶体管T1能够可靠地截止,即在没有输入信号时完全关闭。而二极管D1则用于反向续流,为继电器线圈在三极管由导通转向关断的过程中提供一个泄放通路,同时将其电压钳位在+12V,以保护电路免受过压损害。
4. 集成电路驱动电路详解
在这个电路中,集成电路扮演着驱动电路的核心角色。它综合了多种功能,包括信号处理、功率放大以及逻辑控制等,确保电路能够高效、稳定地工作。

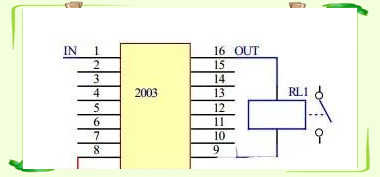

目前,已广泛采用多个驱动晶体管集成的集成电路,这种集成电路极大地简化了驱动多个继电器的印制板设计。以我们公司为例,目前主要使用的驱动继电器集成电路是TD62003AP。其工作原理如下:当TD62003AP的2003输入端呈现高电平时,相应的输出口会输出低电平,导致继电器线圈两端通电,从而使继电器触点吸合;而当2003输入端为低电平时,输出口则呈现高阻态,继电器线圈断电,继电器触点随之断开。
24V继电器的驱动电路

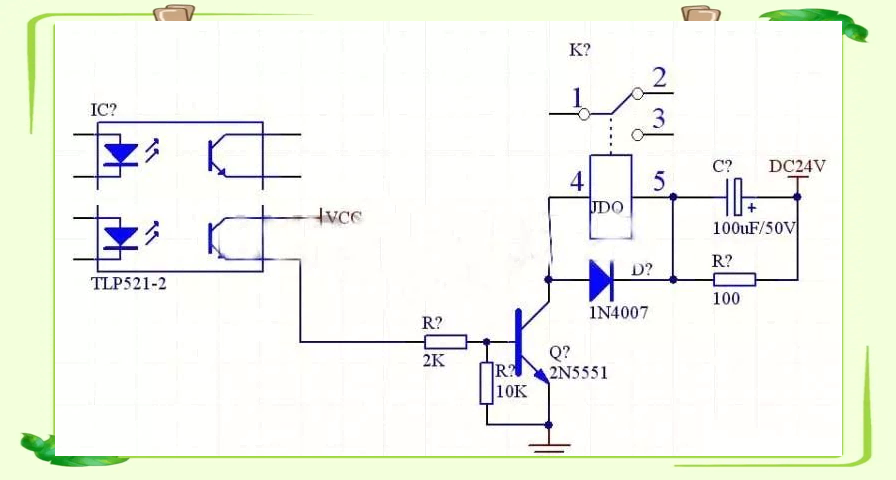

当使用24V继电器时,通常需要设计相应的驱动电路来确保其正常工作。一种常见的驱动电路配置是串联RC电路。这种电路特别适用于那些继电器的额定工作电压低于电源电压的情况。在电路闭合的瞬间,由于继电器线圈的自感现象会产生电动势,这通常会阻碍线圈中电流的迅速增加,进而延长了继电器的吸合时间。然而,通过在电路中串联RC元件,我们可以有效地缩短吸合时间。具体来说,当电路闭合时,电容C的两端电压在瞬间无法改变,可视作短路状态,这样就把高于继电器线圈额定工作电压的电源电压瞬间施加到线圈上。因此,线圈中的电流能够更快地增加,促使继电器迅速吸合。一旦电源电压稳定,电容C将不再起作用,而电阻R则起到限流的作用,确保电路的稳定运行。
三、继电器额定工作电压的选取
继电器的额定工作电压是其核心技术指标之一。在实际应用中,首要任务是了解所在电路的工作电压,并确保继电器的额定工作电压与之一致。通常,电路的工作电压约为继电器额定工作电压的0.86倍。至关重要的是,电路的工作电压不得超过继电器的额定工作电压,否则可能导致继电器线圈的损坏。此外,某些集成电路,例如NE555电路,可直接驱动继电器,而另一些如COMS电路输出电流较小,需借助晶体管放大电路来驱动继电器。在这种情况下,应确保晶体管的输出电流大于继电器的额定工作电流。
1、晶体管驱动电路
在利用晶体管驱动继电器时,需确保晶体管的发射极正确接地。接下来,我们将探讨具体的电路连接方式。

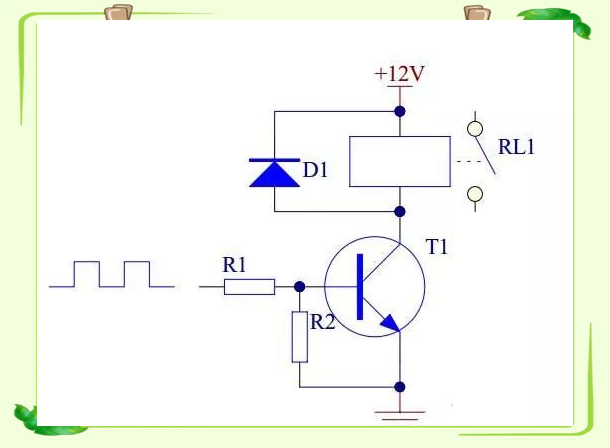

NPN晶体管驱动电路的工作原理如下:当晶体管T1的基极接收到高电平信号时,晶体管进入饱和导通状态,导致集电极电压降低,从而使得继电器线圈通电,触点RL1吸合。相反,当基极接收低电平信号时,晶体管截止,继电器线圈断电,触点RL1断开。设计驱动电路时,必须考虑继电器线圈的吸合电压和电流要求,以确保提供的电流足够大,从而保证继电器的稳定工作。
