【继电器符号】继电器符号大全 继电器的主要作用是什么
发布时间:2023-12-07 来源:淘继电器网 浏览量:184


【继电器符号】继电器符号大全 继电器的主要作用是什么



一、继电器符号大全

因为继电器是由线圈和触点组两部分组成的,所以继电器在电路图中的图形符号也包括两部分:个长方框表示线圈,一组触点符号表示触点组合。当触点不多电路比较简单时,往往把触点组直接画在线圈框的一侧,这种画法叫集中表示法


电符号和触点形式

继电器线圈在电路中用一个长方框符号表示,如果然电器有两个线圈,就画两个并列的长方框,同时在长方框内或长方相旁标上继电器的文字符号“J”。继电器的触点有两种表示方法:一种是把它们直接画在长方框一侧,这种表示法较为直观。另一种是按照电路连接的需要,把各个触点分别画到各自的控制电路中,通常在同一继电器的触点与线圈旁分别标注上相同的文字符号,并将触点组编上号码,以示区别。



继电器的触点有三种基本形式:

1、动合型(常开) (H型)线圈不通电时两点是断开的,通电后,两个触点就闭合。以合字的拼音字头“H”表示

2、动断型(常闭) (型)线圈不通电时两触点是闭合的,通电后两个触点就断开。用断字的拼音字头"D”表示

3、转换型(亿型)这是触点组型。这种触点组共有三个触点,即中间是动触点,上下各一个静触点。线圈不通电时,动触点和其中一个静触点断开和另一个闭合,线圈通电后,动触点就移动,使原来断开的成闭合,原来闭合的成断开状态,达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示




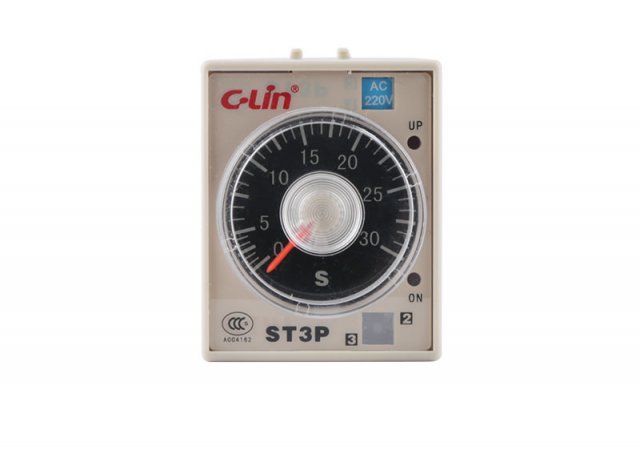

二、继电器的主要作用

继电器是具有隔离功能的自动开关元件,广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中,是最重要的控制元件之一

继电器一般都有能反映一定输入变量(如电流、电压、功率、阻抗、频率、温度、压力、速度、光等)的感应机构(输入部分);有能对被控电路实现“通”、"断”控制的执行机构(输出部分);在继电器的输入部分和输出部分之间,还有对输入量进行耦合隔离,功能处理和对输出部分进行驱动的中间机构 (驱动部分)。



作为控制元件,概括起来,继电器有如下几种作用:

1)扩大控制范围:例如,多触点继电器控制信号达到某一定值时,可以按触点组的不同形式,同时换接、开断、接通多路电路

2)放大:例如,灵敏型继电器、中间继电器等,用一个很微小的控制量,可以控制很大功率的电路.

3)综合信号:例如,当多个控制信号按规定的形式输入多绕组继电器时,经过比较综合,达到预定的控制效果

4)自动、遥控、监测:例如,自动装置上的继电器与其他电器一起,可以组成程序控制线路,从而实现自动化运行
