如何正确选择和安装继电器？一份给新手工程师的终极指南
发布时间：2025-09-19 来源：淘继电器网 浏览量：2
作为电子电路中的重要控制元件，继电器在各种设备中发挥着开关和控制的作用。对于新手工程师来说，正确选择继电器和掌握继电器安装方法是必备技能。本指南将全面介绍继电器的选择要点和安装步骤，帮助你避免常见错误。

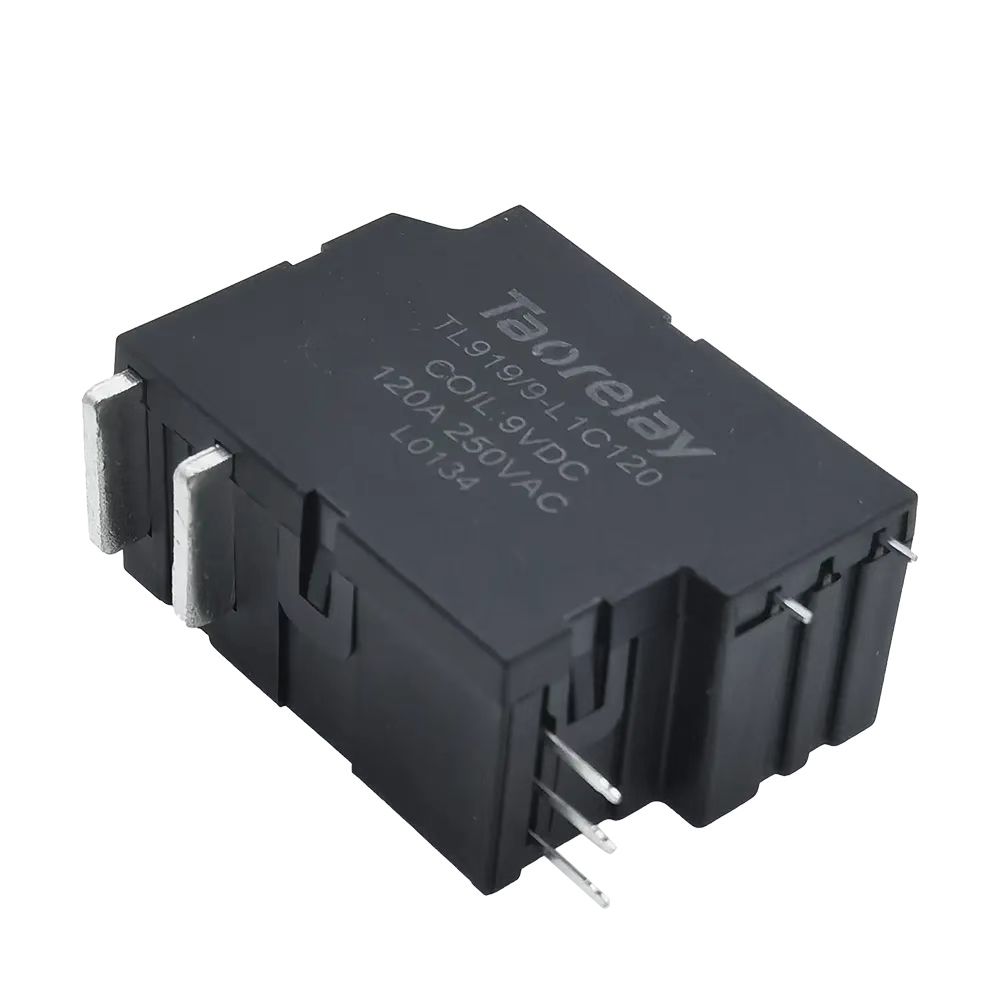

继电器基础知识
继电器是一种电控开关，通过小电流控制大电流运作。主要组成部分包括电磁铁、电枢和触点系统。了解这些基本结构有助于更好地选择和安装继电器。
如何选择正确的继电器？
1. 确定负载类型
不同负载类型对继电器的要求不同：
| 负载类型 | 特点 | 继电器要求 |
|---|---|---|
| 阻性负载（加热器、白炽灯） | 启动电流与工作电流基本一致 | 要求较低，普通继电器即可 |
| 感性负载（电机、电磁阀） | 启动电流大，有反电动势 | 需要耐高压、耐电弧的继电器 |
| 容性负载（开关电源、LED驱动） | 有巨大的浪涌电流 | 需要抗浪涌能力强的继电器 |
2. 计算电压和电流参数
选择继电器时需要确认两个方面的参数：
控制侧参数：线圈工作电压和所需驱动电流
负载侧参数：触点切换的最大电压和电流
注意：务必留有余量，建议选择额定值比实际需求高20-30%的继电器。
3. 选择触点形式
根据电路需求选择合适的触点形式：
常开触点（NO）：线圈通电时闭合
常闭触点（NC）：线圈通电时断开
转换触点（CO）：同时包含NO和NC功能
4. 考虑安装方式和尺寸
根据实际安装空间选择适合的继电器：
PCB安装式
导轨安装式
面板安装式
插座安装式
5. 关注安全认证
根据应用领域选择具有相应安全认证的继电器，如UL、CE、VDE、CQC等认证。
继电器安装指南
步骤一：准备工作
1. 切断所有相关电源，确保安全操作
2. 准备合适的工具：螺丝刀、剥线钳、万用表等
3. 阅读继电器和数据手册，了解引脚定义
步骤二：安装继电器
1. 选择合适的安装位置，避免高温、潮湿和振动大的区域
2. 采用合适的固定方式，确保继电器稳固
3. 对于插座式继电器，确保插座固定牢固后再插入继电器
步骤三：接线操作
1. 根据电路图正确连接控制线路和负载线路
2. 确保导线截面积符合电流要求
3. 使用合适的端子和连接器，保证连接可靠
4. 对于大电流应用，尽量缩短接线长度，减少线路压降
步骤四：添加保护元件
1. 控制侧：在线圈两端并联续流二极管，防止反电动势损坏驱动电路
2. 负载侧：根据负载类型添加适当的保护电路：
感性负载：并联RC吸收电路或压敏电阻
容性负载：串联限流电阻或NTC热敏电阻
步骤五：测试验证
1. 接线完成后检查所有连接是否正确牢固
2. 使用万用表检查线路是否有短路
3. 先通控制电，测试继电器吸合是否正常
4. 再通负载电，测试负载工作是否正常
5. 检查继电器工作温度，异常发热表明可能存在问题
常见问题与解决方案
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 继电器不动作 | 线圈电压不足、接线错误、线圈损坏 | 检查供电电压、检查接线、更换继电器 |
| 继电器误动作 | 控制线干扰、电压波动 | 增加屏蔽、添加稳压电路 |
| 触点火花大 | 负载过大、缺少保护电路 | 更换更大容量继电器、添加吸收电路 |
| 继电器发热严重 | 负载电流过大、触点接触不良 | 检查负载电流、清理或更换触点 |
专业提示：在高频切换应用中，考虑使用固态继电器代替电磁继电器，寿命更长且无触点火花。
总结
正确选择和安装继电器是保证电路可靠运行的关键。新手工程师需要从负载特性、电气参数、安装环境等多方面综合考虑，遵循安全规范进行操作。记住，优质的继电器和正确的安装方式能够大幅提高系统的可靠性和使用寿命。
希望这份指南能帮助你掌握继电器的选择与安装技巧。在实际工作中不断积累经验，你将会更加得心应手地应对各种继电器应用场景。
