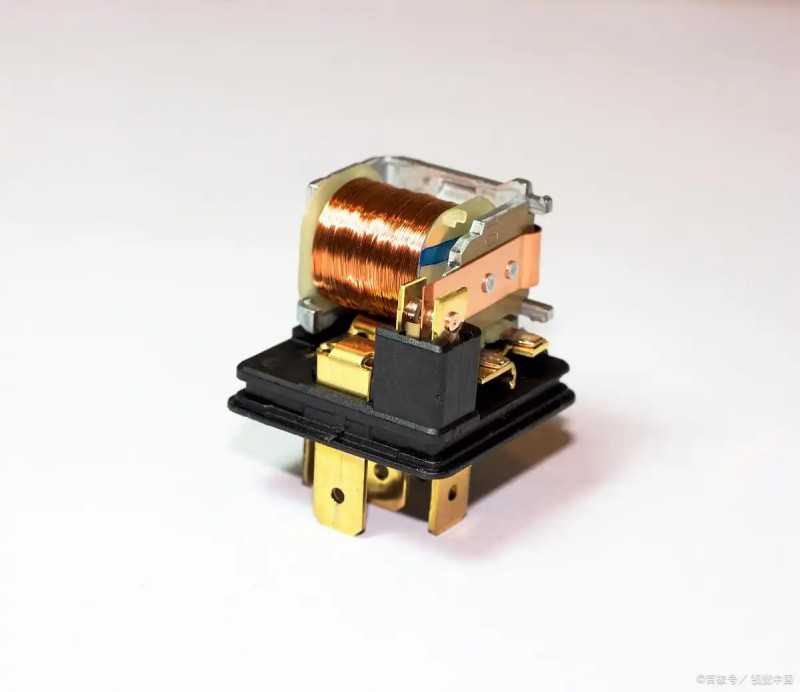

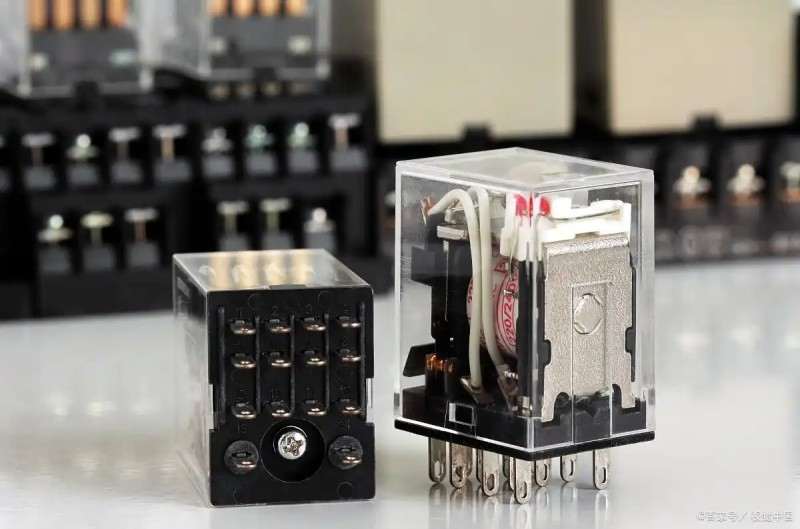

在工业控制电路设计中，继电器触点的电弧抑制是保障设备长期稳定运行的关键。针对12V直流系统，并联保护电容已成为行业标准配置方案。

电弧产生机理与防护需求

当继电器断开感性负载时，电流突变率(di/dt)可达10A/μs量级，触点间介质击穿形成的等离子电弧具有1500-3000℃高温，这是导致触点粘连失效的主要原因。并联电容可将电弧能量限制在0.5mJ以下，使触点寿命延长3-5倍。

电容参数选型要点

建议选择容量值为0.22μF±10%的CBB61型电容器，该规格可满足LC谐振频率匹配要求。耐压等级需达到DC100V以实现2倍余量设计，同时等效串联电阻(ESR)应控制在≤50mΩ以保证快速响应能力。高频损耗角正切值需严格低于0.001，这对维持电容器的高频特性至关重要。

安装实施规范

连接引线长度应缩短至3cm以内，采用焊接式端子确保可靠接触。布局时应避开发热元件密集区域，建议在PCB设计阶段预留独立安装区域。经EMC测试验证，该配置方案可使触点开断时的电磁辐射强度降低20dBμV/m量级。
