一、电磁系统的精妙设计

磁场的精准控制

    线圈的“匝数游戏”：增加线圈匝数可增强磁场，但会延长响应时间，工程师通过优化线径与绕制方式平衡性能。

    磁路“高速公路”：磁轭（铁芯）的形状设计如同引导磁感线的“道路”，减少能量损耗，提升吸合效率。

关键指标：吸合电压（确保可靠动作的最小电压）与释放电压（确保及时断开的最高残余电压）。

速度与耐用的博弈

    汽车继电器要求5ms内响应，需采用薄型磁轭和轻量化衔铁；

    工业继电器追求10万次寿命，则加强弹簧抗疲劳设计，并优化触点压力。

二、触点：决定寿命的“生死战场”

材料进化史

    银氧化镉（AgCdO）：曾因耐电弧性称霸，却因毒性被欧盟RoHS禁用；

    银氧化锡（AgSnO₂）：环保替代品，抗熔焊能力提升30%；

    金镍合金（AuNi）：用于微功率信号继电器，接触电阻低至10mΩ。

    电弧：隐形杀手

    现象：触点分离瞬间产生的高温等离子体，温度可达3000℃；

应对策略：

    磁吹技术：用磁场将电弧“吹”入陶瓷灭弧室；

    气体保护：密封腔体内充入氮气，抑制电离；

    触点造型：凹坑设计分散电弧能量。

典型失效模式

    “长痘痘”（材料转移）：直流负载下金属迁移形成凸起，最终导致触点粘连；

    “接触不良”：硫化银膜使电阻飙升，需设计触点滑动摩擦结构自清洁。

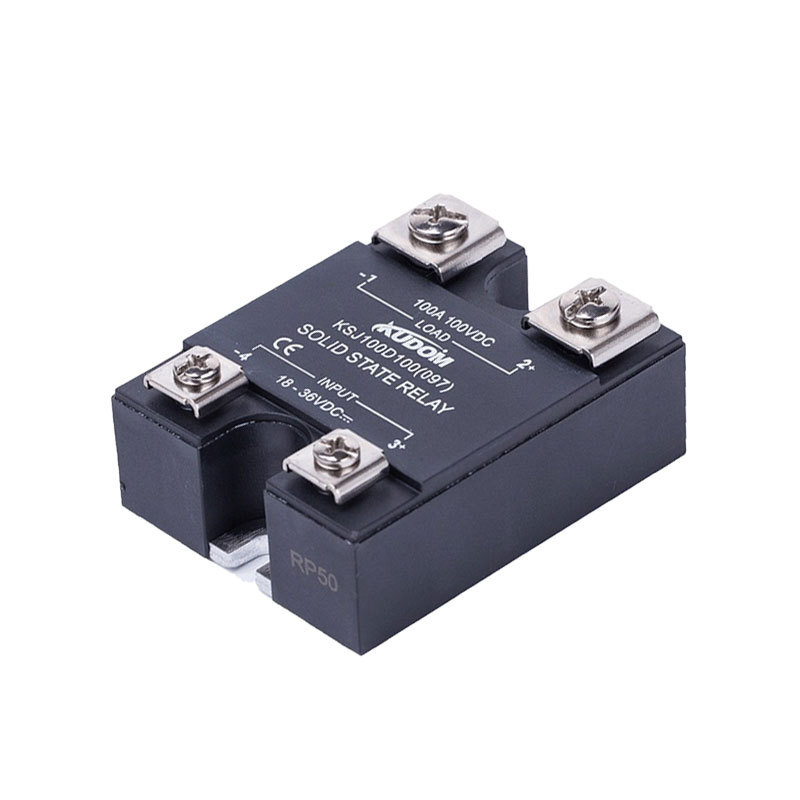

三、固态继电器（SSR）：无声的革新者

半导体技术的三重奏

    隔离层：光耦或变压器实现控制端与负载端的电气隔离；

    智能触发：零交叉检测（ZCD）技术，只在交流电过零点开关，避免浪涌电流；

    功率器件：MOSFET管应对高频场景，可控硅（TRIAC）适合普通交流负载。

热管理的艺术

    “热量地图”：通过红外热成像定位发热点，优化散热片设计；

    自杀式保护：内置温度传感器，超温时自动切断电路。

四、极端环境下的生存挑战

航天级继电器的秘密

    真空适应性：采用陶瓷密封与特殊润滑剂，防止太空环境下的材料挥发；

    抗辐射铠甲：金钯合金触点+屏蔽罩，抵御宇宙射线轰击。

    汽车继电器的“三重考验”

    振动：悬臂式触点设计吸收发动机震动；

    温度：-40℃~125℃宽温域材料保证严寒酷暑正常运作；

    腐蚀：镀金触点+环氧树脂封装对抗盐雾侵蚀。

五、智能化：继电器的第二生命

自感知与自诊断

    通过监测线圈电流波形，识别触点磨损程度（如吸合时间延长10%预警更换）；

    实时上传状态数据至云端，实现预测性维护。

通信赋能

    LoRa继电器：2公里远程控制农田灌溉设备；

    蓝牙Mesh继电器：智能工厂设备组网控制。

未来黑科技

    液态金属继电器：镓基合金在通电时自动连接，断电后靠表面张力分离，彻底消灭电弧；

    光控继电器：用激光信号替代传统线圈驱动，实现纳秒级超高速开关。

六、选型实战：避开那些“坑”

负载类型决定生死

    电机类感性负载：选触点容量2倍于额定电流，并联RC缓冲电路；

    LED灯容性负载：需抑制浪涌电流，固态继电器更可靠。

隐蔽参数

    接触电阻：信号继电器要求<100mΩ，功率继电器可放宽至50mΩ；

    绝缘耐压：工业设备至少需2000V AC耐压能力。

血泪教训

    交流继电器控直流？触点分断时电弧持续时间延长10倍，必烧！

    忽略线圈反峰电压？驱动三极管分分钟击穿！
