在电动汽车充电基础设施中，继电器作为核心控制元件，直接影响充电桩的稳定性与安全性。交流桩（AC Charger）与直流桩（DC Charger）因工作原理和功率需求不同，对继电器的选型和应用存在显著差异。本文将从技术参数、功能需求和应用场景等角度，深入解析继电器在两类充电桩中的差异化应用，为行业从业者提供选型与设计参考。

一、继电器在交流桩充电桩中的应用

交流充电桩（AC桩）通过车载充电机（OBC）将交流电转换为直流电为电池充电，功率通常在3.7kW至22kW之间。由于其工作电压和电流相对较低，对继电器的要求主要体现在控制精度和耐久性上。

1. 核心功能需求

电路通断控制：继电器负责在充电启动/停止时切换主电路，需快速响应且触点接触电阻低（通常<50mΩ）。

过载保护：当检测到电流异常（如短路或过流）时，继电器需及时切断电路，避免设备损坏。

信号隔离：通过继电器隔离控制模块与高压电路，提升系统安全性。

2. 典型技术参数

额定电压：250V AC（单相）或440V AC（三相）

额定电流：16A~63A

触点寿命：≥10万次（满足家用桩频繁启停需求）

3. 常用继电器类型

电磁继电器：成本低，适用于低功率场景（如7kW家用桩）。

固态继电器（SSR）：无机械触点，寿命更长，适合需要高频操作的公共交流桩。

二、继电器在直流桩充电桩中的应用

直流充电桩（DC桩）直接输出高压直流电（200V-1000V），功率可达60kW以上甚至350kW。其高功率特性对继电器的耐压能力、载流能力和散热设计提出严苛要求。

1. 核心功能需求

高压隔离：需耐受1000V以上直流电压，防止电弧击穿。

大电流承载：支持持续200A~500A电流，触点材料需耐高温（如银合金）。

快速切断：在故障发生时，10ms内切断电路以保护电池和充电设备。

2. 典型技术参数

额定电压：1000V DC

额定电流：200A~500A

灭弧能力：内置磁吹灭弧或真空灭弧技术，防止触点烧蚀。

3. 常用继电器类型

高压直流接触器：专为电动汽车设计，具备高绝缘等级（如IP67）和抗震性能。

真空继电器：适用于超高压场景（如800V平台），触点密封在真空环境中，杜绝氧化。

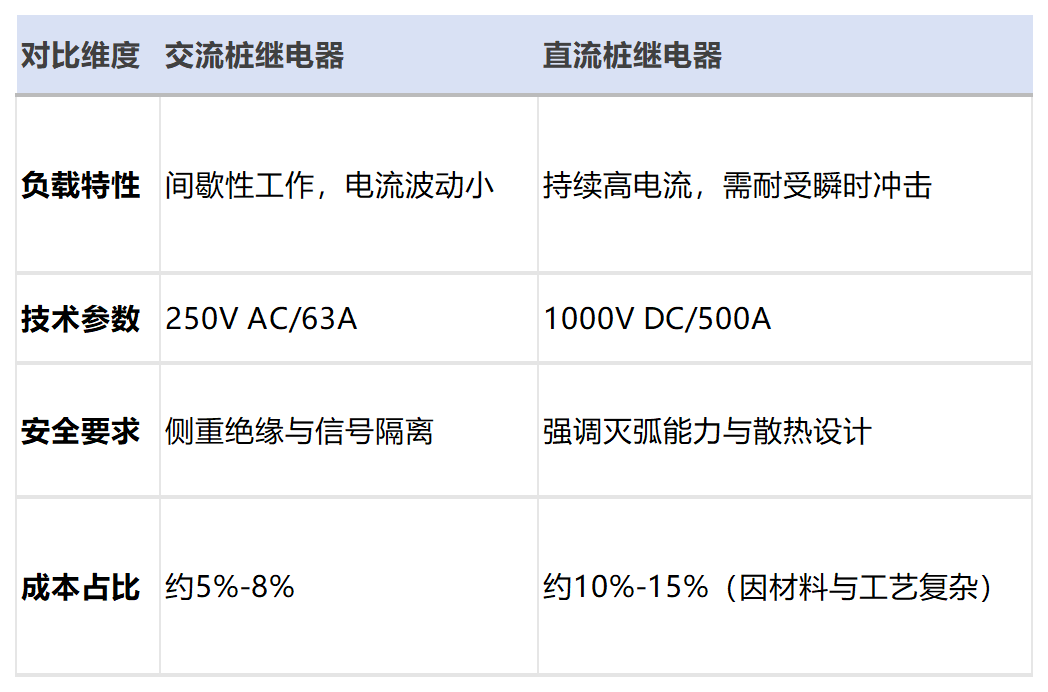

三、交流桩与直流桩继电器的差异对比

四、继电器选型建议与行业趋势

1. 选型关键因素

匹配功率需求：根据充电桩类型（AC/DC）选择额定参数，预留20%余量。

响应速度：直流桩优先选用动作时间≤15ms的继电器。

环境适应性：公共桩需满足宽温（-40℃~85℃）与防尘防水（IP65以上）要求。

2. 技术发展趋势

智能化集成：继电器与BMS系统联动，实现主动故障诊断。

新材料应用：碳化硅（SiC）触点提升耐电弧性能。

模块化设计：支持即插即用，降低维护成本。

五、结语

继电器作为充电桩的“安全卫士”，其性能直接影响用户充电体验与设备寿命。随着快充技术向高压化、大功率化发展，直流桩继电器的技术创新将成为行业突破重点。企业需结合具体场景，从可靠性、成本、兼容性多维度优化继电器配置方案，以应对电动汽车产业的高速迭代需求。
