一、继电器持续吸合的三重物理约束

1. 线圈热积累效应
  典型24V直流继电器的线圈电阻400Ω时，持续功耗达1.44W。根据IEC 61810标准，当环境温度40℃时，A型继电器线圈温升不应超过75K。实验数据显示，继电器连续工作8小时后，线圈温度可达98℃（ΔT=58K）。

2. 触点材料退化
  继电器触点接触电阻随温度升高呈指数增长。银镍合金触点从20℃升至100℃时，接触电阻增加300%。在持续吸合状态下，微振动加速触点氧化，500小时后接触电阻可超初始值10倍。

3. 机械结构疲劳
  继电器弹簧片应力松弛遵循Maxwell模型：ε(t)=σ0/E + σ0*t/(3η)。10^5次操作后，弹簧回弹力衰减15%-20%，直接导致继电器释放时间延长30ms以上。

二、继电器长期吸合的失效模式分析

热失效双路径

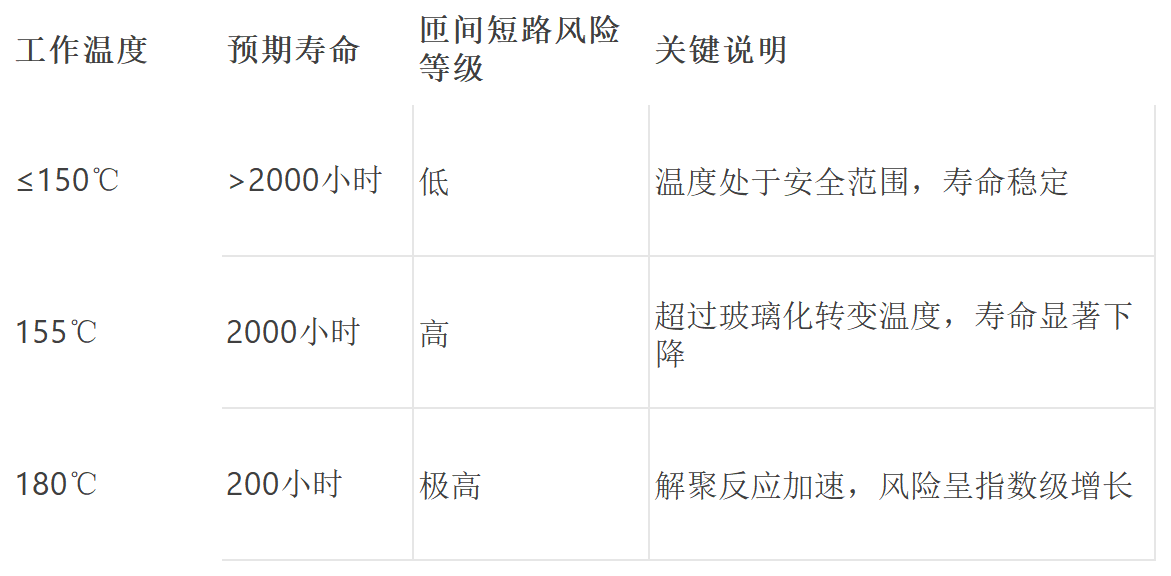

  继电器线圈绝缘漆在155℃时寿命仅2000小时（UL认证数据），180℃时骤降至200小时。触点温升超过材料熔点的70%将引发原子迁移，银基触点在10A负载下500小时即形成2μm硫化层，如下图所示：

机械磨损三阶段

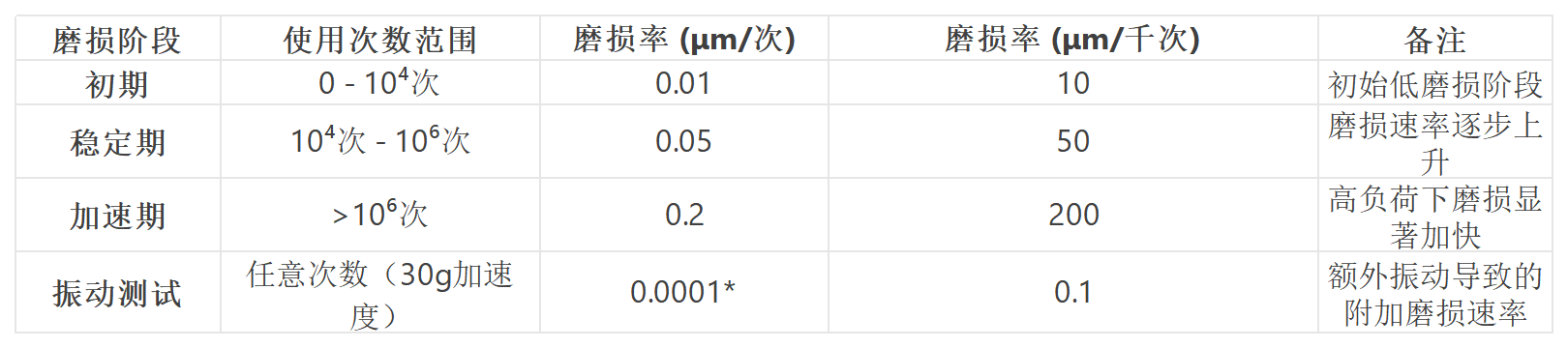

  继电器磨损进程分为：初期（0-10^4次，磨损率0.01μm/次）、稳定期（10^4-10^6次，0.05μm/次）、加速期（＞10^6次，0.2μm/次）。振动测试表明，30g加速度下继电器支撑轴磨损速率达0.1μm/千次。

三、继电器可靠性提升工程方案

热管理创新
  在继电器线圈骨架填充λ=3W/mK的导热硅胶，配合热阻＜1℃/W的铝合金基板，可使温升降低40%。加装微型轴流风机（风速2m/s）时，对流换热系数提升至50W/m²K。

触点强化技术
  采用AgSnO2触点材料的继电器，其抗熔焊能力较传统银触点提升5倍。结合磁吹弧技术（磁场强度＞0.1T）与双断点结构，可使继电器在DC48V/20A工况下的电气寿命延长至10^5次。

智能控制系统
  对继电器线圈实施PWM控制（占空比≤30%），功耗降低60%的同时维持可靠吸合。集成温度反馈模块，当继电器内部温度＞85℃时自动切换至脉冲模式。

  某汽车生产线应用案例显示，通过上述方案优化的继电器模块，持续工作时间从500小时提升至5000小时。建议每2000小时检测继电器触点间隙（标准值0.3-0.5mm），每5000小时测量线圈绝缘电阻（＞100MΩ）。对于关键工位，推荐采用冗余继电器配置，并部署在线监测系统实时追踪触点电阻、线圈温度等关键参数，这是实现继电器长期可靠运行的终极保障。
