一、继电器初印象

在我们的日常生活和工业生产中，继电器无处不在。从家里的电器设备到汽车的电子系统，再到大型工业自动化生产线，继电器都在默默地发挥着关键作用。它就像是一个隐形的“开关大师”，能够根据不同的信号控制电路的通断，从而实现各种复杂的功能。但你是否真正了解这个小小的电子元件呢？它是如何工作的？又有哪些种类和应用场景呢？让我们一起揭开继电器的神秘面纱。

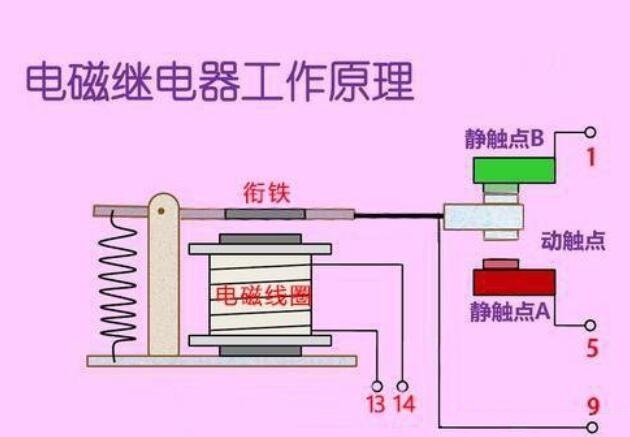

电磁继电器是最为常见的一种继电器类型，其工作原理基于电磁感应现象。它主要由铁芯、线圈、衔铁、触点等部分组成。当线圈通电时，电流通过线圈产生磁场，这个磁场会吸引衔铁，使衔铁向铁芯靠近，从而带动与之相连的触点动作。原本闭合的触点可能会断开，原本断开的触点可能会闭合，以此来实现电路的通断切换。例如，在一个简单的照明控制电路中，当电磁继电器的线圈接收到来自控制开关的电流信号后，触点动作，闭合照明电路，灯泡亮起；当控制开关切断电流，线圈磁场消失，衔铁在弹簧的作用下复位，触点恢复原状，照明电路断开，灯泡熄灭。

除了电磁继电器，固态继电器也被广泛应用。固态继电器利用电子元件，如晶闸管、晶体管等，来实现无触点的开关控制。与电磁继电器不同，它没有机械运动部件，具有响应速度快、寿命长、可靠性高等优点。其工作原理是通过输入控制信号来改变电子元件的导通状态，从而实现对输出电路的通断控制。比如在一些对开关速度要求较高的自动化控制系统中，固态继电器能够快速准确地执行指令，确保系统的高效运行。

继电器按照功能可分为控制继电器和保护继电器等。控制继电器如中间继电器，常被用于增加控制电路中的信号数量或放大信号功率，以便控制更多的电路元件。在自动化生产线中，中间继电器能够将控制信号传递给多个执行机构，实现复杂的动作流程。时间继电器则能在预设的时间延迟后控制电路的通断，比如在一些照明系统中，可实现定时开关灯的功能，满足特定场景下的节能需求。保护继电器是电路和设备的“守护者”。过载继电器能在电路电流超过额定值时自动切断电路，防止设备因过载而损坏。例如，在工业电机运行过程中，当电机出现过载情况，过载继电器会迅速动作，保护电机不被烧毁，避免了因电机故障导致的生产中断和设备维修成本的增加。温度继电器则根据环境或设备的温度变化来控制电路，当温度达到设定的阈值时，它会触发相应的电路动作，确保设备在适宜的温度范围内工作，延长设备的使用寿命。

从结构和特性方面来看，有电压继电器、电流继电器等。电压继电器的线圈匝数较多、线径较细，与负载并联连接，其动作取决于所加电压的大小。在电力系统的电压监测与控制中，电压继电器可实时监测电压的变化，当电压出现异常波动，如过高或过低时，及时发出信号或采取保护措施，保障电力系统的稳定运行。电流继电器的线圈匝数较少、线径较粗，与负载串联，它对电路中的电流变化极为敏感。在一些需要对电流进行精确控制的场合，如电池充电保护电路中，电流继电器能够根据电流的大小来控制充电过程，防止电池过充，确保充电过程的安全和电池的性能。 不同结构和特性的继电器在各自的应用领域中发挥着独特的优势，为电路的稳定运行和设备的安全提供了可靠的保障。

在选择和使用继电器时，了解其关键参数至关重要。这些参数直接影响着继电器的性能和适用场景。

吸合电压是指使继电器触点能够可靠闭合所需的最小电压值。例如，在一个 12V 供电的电路中，如果继电器的吸合电压为 9V，那么当电路电压达到 9V 及以上时，继电器才会正常吸合，控制电路导通。如果实际工作电压低于吸合电压，继电器可能无法可靠动作，导致电路故障。释放电压则是指当继电器线圈中的电流减小，使触点恢复到原始状态（常开变为常闭，常闭变为常开）时的最大电压值。假设某继电器的释放电压为 3V，当线圈电压从吸合状态逐渐降低到 3V 时，继电器触点就会释放，电路断开。了解释放电压有助于在电路设计中合理安排电源的关断和控制信号的变化，防止继电器在不需要的情况下误动作。

触点容量是另一个关键参数，它表示继电器触点能够承受的最大电压和电流值。例如，一个触点容量为 250VAC/10A 的继电器，意味着它在交流 250V 的电压下，能够安全承载 10A 的电流。在实际应用中，如果要控制一个功率较大的电器设备，如 220V、5A 的电动机，就需要选择触点容量大于该设备额定电流的继电器，以确保继电器能够可靠地切换电路，并且不会因为触点过载而损坏，引发安全隐患。此外，对于一些感性负载（如电动机、变压器等），由于其在启动和停止时会产生较大的冲击电流，还需要考虑继电器的瞬间过载能力和抗冲击性能，选择合适的触点容量和类型的继电器，以保证电路的稳定运行和设备的正常工作。

在工业自动化领域，继电器是实现生产线高效、稳定运行的关键部件之一。以汽车制造为例，在汽车的生产过程中，大量的机器人和自动化设备协同工作，继电器负责控制这些设备的电机启停、调节生产线上各种设备的运行顺序以及监控系统的故障保护等。例如，在车身焊接环节，焊接机器人的动作是由一系列继电器控制的。当机器人接收到焊接指令后，控制电路中的继电器依次闭合，启动焊接电源、控制机械臂的运动电机以及送丝机构等，确保焊接过程的精确和稳定。在电子产品组装生产线中，继电器同样发挥着重要作用。它们控制着贴片机、插件机等设备的精确动作，保证电子元件能够准确无误地安装在电路板上。通过继电器的快速切换和精准控制，生产线能够实现高速、高效的生产，大大提高了生产效率和产品质量，同时降低了人工成本和生产事故的风险。

随着科技的不断进步，智能家居系统逐渐走进了我们的生活，而继电器在其中扮演着不可或缺的角色。以智能灯光控制为例，当我们通过手机 APP 或者语音助手下达开关灯的指令时，智能家居系统中的继电器会根据指令动作，实现灯光的远程控制和场景切换。例如，在客厅的智能灯光系统中，我们可以设置“观影模式”，当启动该模式时，继电器会自动关闭部分灯具，并将另一部分灯具调暗到适宜的亮度，营造出舒适的观影氛围。在智能插座中，继电器也有着广泛的应用。它能够实现对家电设备的电源远程管理，如远程关闭忘记关闭的电熨斗、定时开启热水器等。通过继电器与传感器和智能控制系统的结合，智能家居系统能够根据环境光线、温度、人体活动等因素自动调整家居设备的运行状态，为我们的日常生活带来了极大的便利和舒适。

在选择继电器时，首先要考虑电路的参数，如电压、电流、功率等，确保继电器的额定参数能够满足电路的需求。例如，对于一个 220VAC、5A 的负载电路，应选择额定电压不低于 220VAC、触点容量大于 5A 的继电器。同时，还要考虑工作环境因素，如温度、湿度、振动等。在高温环境下，要选择耐高温的继电器；在振动较大的场合，应选择抗震性能好的继电器，以保证其可靠性和稳定性。在安装继电器时，要确保接线牢固，避免虚接或松动导致接触不良。接线端子应拧紧，导线截面积要符合电流承载要求，防止因接触电阻过大而发热损坏继电器。此外，要避免将继电器安装在靠近热源、强磁场或潮湿的地方，防止其性能受到影响。如果安装在设备内部，要预留足够的空间，便于散热和维护。

继电器的日常维护有助于延长其使用寿命和保证其正常工作。定期检查触点状态是关键，查看触点是否有氧化、烧蚀或粘连现象。如果发现触点表面有黑色氧化物，可以使用细砂纸轻轻打磨，去除氧化层，恢复触点的良好导电性。同时，要清洁继电器的外壳，防止灰尘和杂物进入内部影响散热和正常工作。对于一些密封性能较好的继电器，要注意检查密封胶圈是否完好，如有损坏应及时更换。在故障排查方面，常见的故障有触点粘连和线圈损坏等。当继电器出现触点粘连时，电路可能会出现无法正常断开的情况，导致设备持续通电。此时，可以使用万用表的电阻档来检测触点的通断情况，如果在继电器应该释放的状态下，触点间电阻为零或接近零，则说明存在粘连问题，可能需要更换继电器。对于线圈损坏的故障，若继电器不吸合，首先检查线圈两端的电压是否正常。如果电压正常但继电器不动作，可能是线圈断路，可用万用表的电阻档测量线圈电阻，若电阻无穷大，则表明线圈损坏，需要更换同型号的线圈或继电器。通过定期维护和及时排查故障，能够确保继电器在各种应用场景中可靠运行，减少因继电器故障导致的设备停机和生产损失。

随着科技的不断进步，继电器也在持续发展和创新。未来，继电器将朝着更加小型化、智能化、高可靠性和多功能化的方向发展。在小型化方面，随着电子设备的不断小型化，对继电器的体积要求也越来越高。制造商将不断改进制造工艺和材料，研发出更小尺寸、更高性能的继电器，以满足智能手机、可穿戴设备等小型电子产品对空间的严格限制。智能化是继电器发展的重要趋势。智能继电器将具备自我诊断、远程监控和自动调节等功能。通过内置的传感器和通信模块，智能继电器可以实时监测自身的工作状态、电路参数以及环境条件，并将这些信息传输到上位机或云端平台。用户可以通过手机 APP 或电脑软件远程监控继电器的运行情况，及时发现潜在故障并进行预警。同时，智能继电器还能根据预设的逻辑和算法自动调整工作参数，实现更加精准的控制和节能优化。例如，在智能电网中，智能继电器可以根据电网的负荷变化自动切换电路，优化电力分配，提高电网的稳定性和效率。 此外，随着工业自动化和智能制造的快速发展，对继电器的可靠性和稳定性提出了更高的要求。未来的继电器将采用更加先进的材料和制造工艺，提高抗干扰能力、耐恶劣环境能力以及使用寿命，确保在复杂多变的工业环境中可靠运行，减少因继电器故障导致的生产中断和损失。总之，继电器作为电子控制系统中的重要组成部分，将随着科技的发展不断进化，为各个领域的发展提供更加可靠、高效、智能的控制解决方案，其应用前景也将更加广阔。
