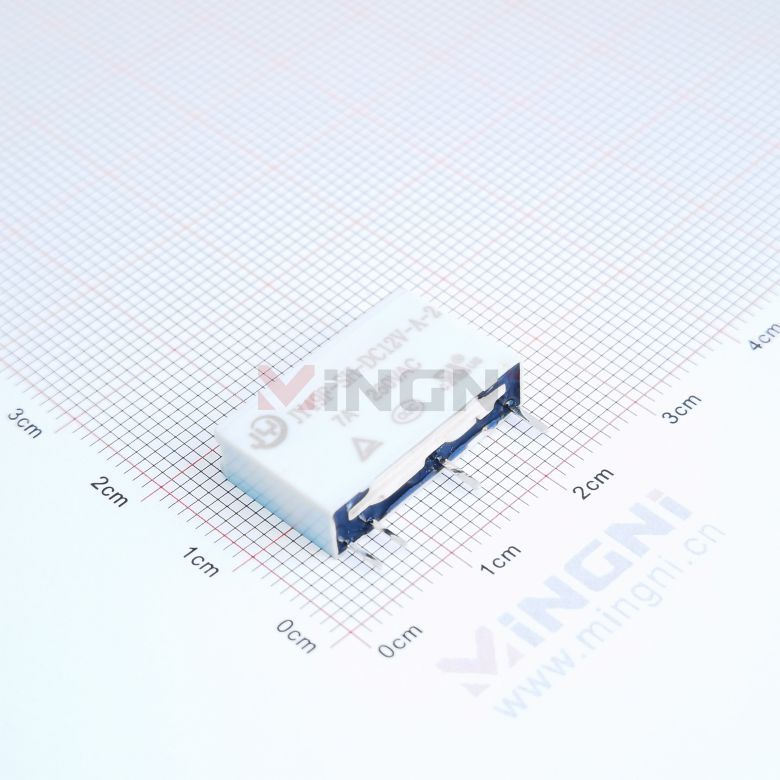

杰盈继电器JY49F-SH-DC12V-A-2 | ||||||
特点 | 7A触点切换能力,线圈与触点间介质耐压3kV,UL绝缘等级:F级,外形尺寸(20.0X5.0X12.5) mm | |||||
典型用途 | 通讯安全设备,智能家居PCB控制板家用电器,如空调,微波炉 | |||||
触点参数 | ||||||
Contact Form触点形式 | A-1组常开 | |||||
Rating Load(Resistive)额定负载(阻性) | 5A/7A 250VAC/30VDC | |||||
Max.Switching Current最大切换电流 | 5A/7A | |||||
Max.Switching Voltage最大切换电压 | 277VAC/30VDC | |||||
Max.Switching Power最大切换功率 | 1939VA/210W | |||||
性能参数 | ||||||
Contact Materials触点材料 | AgAlloy银合金 | |||||
Contact Resistance接触电阻 | 100mΩ Max | |||||
Operate Time吸合时间 | 10ms.Max | |||||
Release Time释放时间 | 5ms.Max | |||||
Insulation Resistance绝缘电阻 | 1000MΩ Min.(DC500V) | |||||
Initial Dielectric Strength 介质耐压 | between open contacts: 触点与触点间: | AC1,000V,50/60Hz 1Min | ||||
between contacts and coil: 触点与线圈间: | AC3,000V,50/60Hz 1Min | |||||
Vibration Resistance 抗振动 | Damage limits: 耐久: | 10~55Hz Double Amplitude双振辐1.5mm | ||||
Malfunction: 误动作: | 10~55Hz Double Amplitude双振幅1.5mm | |||||
Shock Resistance 抗冲击 | Damage limits: 耐久: | 100G Min | ||||
Malfunction: 误动作: | 10G Min | |||||
Life 寿命 | Mechanical Life(10800 per hour) 机械寿命(每小时10800次) | 1x10⁷ | ||||
Electrical Life(1800 per hour) 电气寿命(每小时1800次) | 1x10⁵ | |||||
Ambient Temperature环境温度 | -40℃~+85℃(No condensation) (不冷凝) | |||||
Unit Weight单位重量 | 约Approx.3.0g | |||||
线圈参数(在23℃) | ||||||
Coil Nominal Voltage 额定电压 (VDC) | Nominal Current 额定电流 ±10%(mA) | Coil Resistance 线圈电阻±10%(Ω) | Max.Continuous Voltage 最大连续外加电压 | Pick-Up Voltage 吸合电压 (Max) | Drop-Out Voltage 释放电压 (Min) | Rated power 额定功率 |
5 | 24.00 | 208 | Coll Nominal Voltage 130% 额定电压的130% | Coil Nominal Voltage 70% 额定电压的 70% | Coil Nominal Voltage 10% 额定电压的 10% | 0.12W |
6 | 20.00 | 300 | ||||
9 | 13.33 | 675 | ||||
12 | 10.00 | 1,200 | ||||
18 | 6.67 | 2700 | ||||
24 | 5.00 | 4800 | ||||
24 | 7.50 | 3,200 | 0.18W | |||
安规认证 | ||||||
Auth Type Basic 认证类别 | CQC | TUV | UUC_UL | |||
Authentication Load 认证负载 | 5A/7A 250VAC | 5A/7A 250VAC | 5A/7A 250VAC |

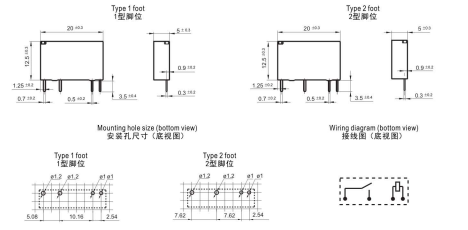

外型尺寸、接线、安装孔尺寸图

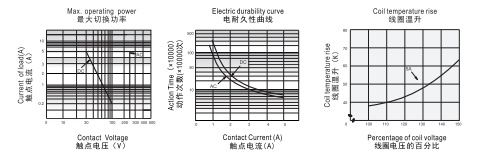

性能参数
