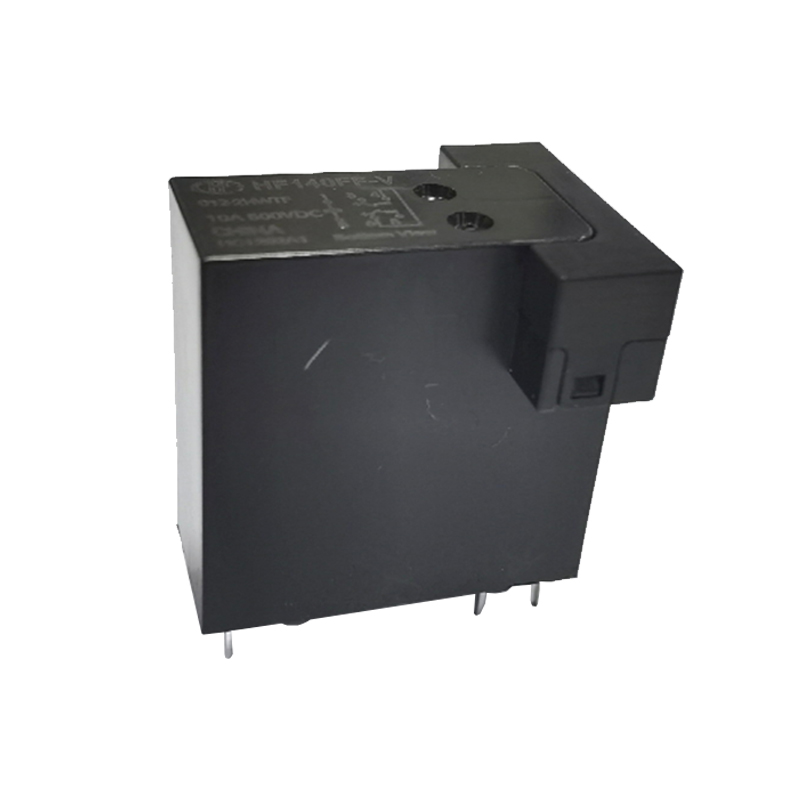

宏发   宏发继电器HF140FF-V/36-2HWTF
宏发继电器HF140FF-V/36-2HWTF:10A触点切换能力、线圈与触点介质耐电压5kV、常开型:爬电距离8mm,...
价格: 立即咨询
订购热线:13420918881

厦门宏发开关设备有限公司(原厦门宏美电子有限公司)创建于1994年,是重点高新技术企业。是智能化断路器、接触器、继电器、...

宏发HF140FF-V系列继电器产品技术参数
产品特性 10A触点切换能力 、 线圈与触点介质耐电压5kV 、常开型:爬电距离8mm,耐冲击电压10kV的高绝缘、 2组进行串联,实现DC500V 10A的直流高电压开闭、触点间隙:3.0mm(2极串联接线时)、UL绝缘等级:F级
触点参数
触点形式2H
接触电阻(1)≤100mQ(1A6VDC)
触点材料AgSnO₂
触点负载10A.500VDC
最大切换电压500VAC
最大切换电流10A
最大切换功率5000W
机械耐久性1×10°次(开关频率18000次/h)
电耐久性两组串联:10A500VDC,一万次
两组串联:1A500VDC,三万次
性能参数
绝缘电阻1000 MQ(500VDC)
介质耐压线图与触点间5000VAC 1min
断开触电间1000VAC 1min
触点与触点间3000VAC 1min
动作时间(额定电压下)≤15ms
释放时间(额定电压下)≤5ms
湿度5%~85%RH
温度范围-40℃~85℃
冲击稳定性98m/s2
强 度980m/s2
振动10 Hz~55 Hz 1.5mm双振幅
引出端方式印刷板式
重量约28g
封装方式防尘罩型
线圈参数
额定线圈功率  约800mW
线圈规格表 23℃
额定电压
VDC
动作电压
VDC
释放电压
VDC
最大电压 VDC线圈电阻
Q
3≤2.4≥0.33.911.3×(1±10%)
5≤4.0≥0.56.531×(1±10%)
6≤4.8≥0.67.845×(1±10%)
9≤7.2≥0.911.7101×(1±10%)
12≤9.6≥1.215.6180×(1±10%)
15≤12≥1.519.5280×(1±10%)
18≤14.4≥1.823.4405×(1±10%)
24≤19.2≥2.431.2720×(1±10%)
36≤28.8≥3.646.81620×(1±10%)
48≤38.4≥4.862.42880×(1±10%)
60≤48≥6.0784500×(1±10%)
110≤88≥1114315125×(1±10%)
安全认证
UL/CUL10A500VDC
1A500VDC
TUV10A500VDC
1A500VDC
CQC10A500VDC
1A500VDC
