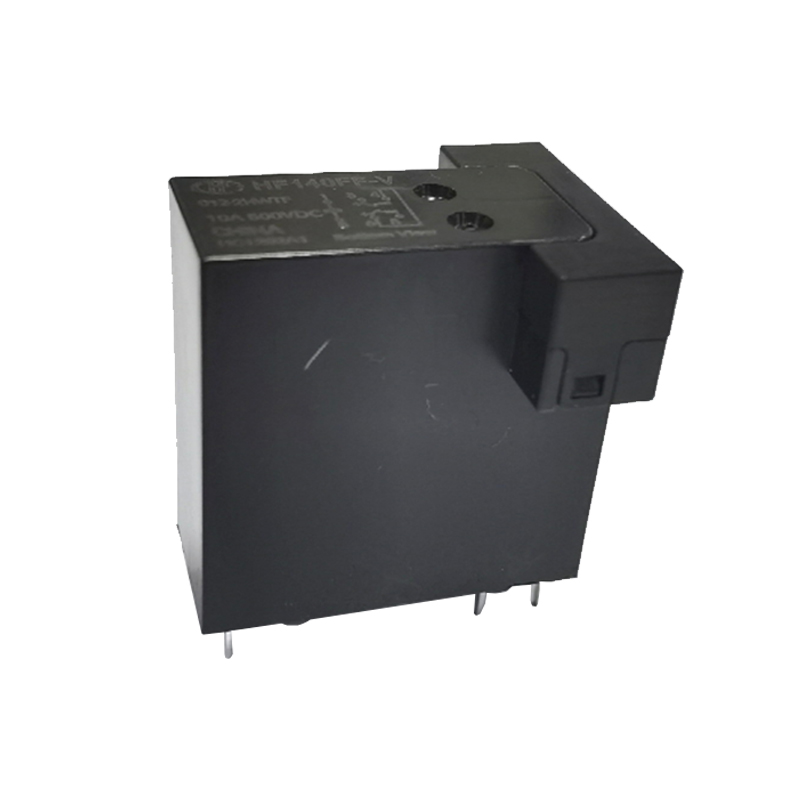

宏发继电器HF140FF-V/5-2HWTF-明你【淘继电器网】

厦门宏发开关设备有限公司（原厦门宏美电子有限公司）创建于1994年，是重点高新技术企业。是智能化断路器、接触器、继电器、...

产品分类

产品信息
文档下载

宏发HF140FF-V系列继电器产品技术参数
产品特性	10A触点切换能力、线圈与触点介质耐电压5kV 、常开型：爬电距离8mm，耐冲击电压10kV的高绝缘、 2组进行串联，实现DC500V 10A的直流高电压开闭、触点间隙：3.0mm（2极串联接线时）、UL绝缘等级：F级
触点参数
触点形式		2H
接触电阻(1)		≤100mQ(1A6VDC)
触点材料		AgSnO₂
触点负载		10A.500VDC
最大切换电压		500VAC
最大切换电流		10A
最大切换功率		5000W
机械耐久性		1×10°次(开关频率18000次/h)
电耐久性		两组串联：10A500VDC,一万次两组串联：1A500VDC,三万次
性能参数
绝缘电阻			1000 MQ(500VDC)
介质耐压	线图与触点间		5000VAC 1min
	断开触电间		1000VAC 1min
	触点与触点间		3000VAC 1min
动作时间(额定电压下)			≤15ms
释放时间(额定电压下)			≤5ms
湿度			5%～85%RH
温度范围			-40℃~85℃
冲击	稳定性		98m/s2
	强度		980m/s2
振动			10 Hz～55 Hz 1.5mm双振幅
引出端方式			印刷板式
重量			约28g
封装方式			防尘罩型
线圈参数
额定线圈功率				约800mW
线圈规格表				23℃
额定电压 VDC	动作电压 VDC	释放电压 VDC	最大电压 VDC	线圈电阻 Q
3	≤2.4	≥0.3	3.9	11.3×(1±10%)
5	≤4.0	≥0.5	6.5	31×(1±10%)
6	≤4.8	≥0.6	7.8	45×(1±10%)
9	≤7.2	≥0.9	11.7	101×(1±10%)
12	≤9.6	≥1.2	15.6	180×(1±10%)
15	≤12	≥1.5	19.5	280×(1±10%)
18	≤14.4	≥1.8	23.4	405×(1±10%)
24	≤19.2	≥2.4	31.2	720×(1±10%)
36	≤28.8	≥3.6	46.8	1620×(1±10%)
48	≤38.4	≥4.8	62.4	2880×(1±10%)
60	≤48	≥6.0	78	4500×(1±10%)
110	≤88	≥11	143	15125×(1±10%)
安全认证
UL/CUL	10A500VDC
	1A500VDC
TUV	10A500VDC
	1A500VDC
CQC	10A500VDC
	1A500VDC
