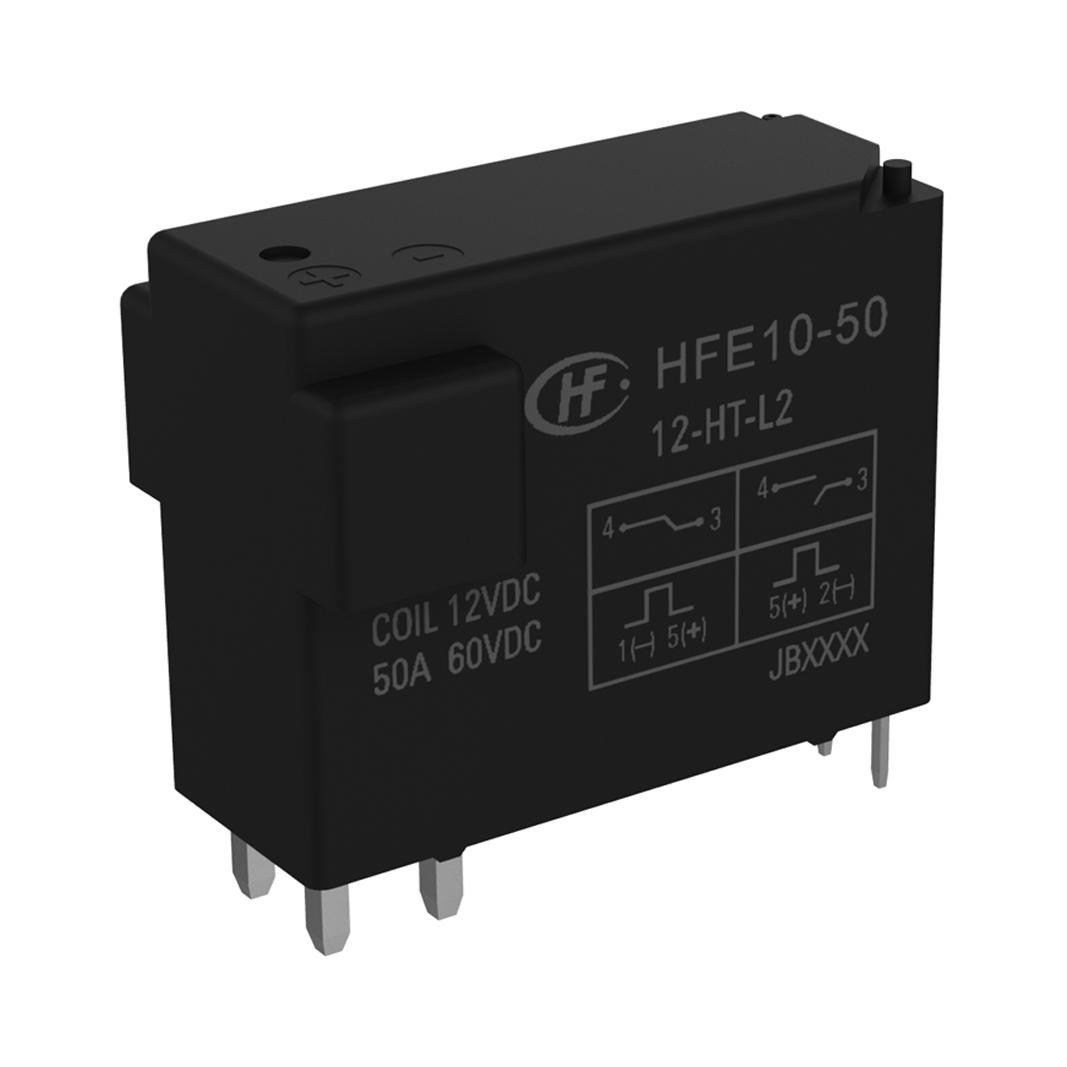

宏发   宏发继电器HFE10-50/9-HST-L1-R
宏发HFE10-50/9-HST-L1-R:该继电器具有50A直流负载能力,磁保持继电器,抗浪涌电流能力达500A/2m...
价格: 立即咨询
订购热线:13420918881

厦门宏发开关设备有限公司(原厦门宏美电子有限公司)创建于1994年,是重点高新技术企业。是智能化断路器、接触器、继电器、...

宏发继电器HFE10-50系列
特性50A直流负载能力,磁保持继电器,抗浪涌电流能力达500A/2ms
触点参数
触点形式1H
接触电阻典型值:≤10mΩ(1A   24VDC)
触点材料AgSnO
触点负载50A   250VAC(阻性),1x10
    50A60VDC(直流负载),5x10

    50A 150VDC(直流负载),2x10
最大切换电压440VAC
最大切换电流50A
最大切换功率22000W
机械耐久性1x10⁵次
电耐久性详见“触点负载”
性能参数
绝缘电阻1000MΩ(500VDC)
介质耐压线圈与触点间4000VAC   1min
断开触点间3000VAC(50/60Hz,1min)
爬电距离>8mm
触点间隙≥1.45mm
动作时间(额定电压)≤15ms
复归时间(额定电压)≤15ms
冲击稳定性98m/s²
强度980m/s²
振动10Hz~55Hz   1.5mm 双振幅
湿度5%~85%   RH
温度范围-40℃~70℃
引出端形式印制电路板式
重量约40g
封装形式塑封型或防尘罩型
线圈参数
额定线圈功率单线圈:2.4W;双线圈:4.8W
单线圈
额定电压
    VDC
动作、复归电压
    VDC
脉冲宽度
    ms
线圈电阻
    x(1±10%)Ω
6≤4.8≥5015
9≤7.2≥5033.7
12≤9.6≥5060
24≤19.2≥50240
48≤38.4≥50960
双线圈
额定电压
    VDC
动作、复归电压
    VDC
脉冲宽度
    ms
线圈电阻
    x(1±10%)Ω
6≤4.8≥507.5+7.5
9≤7.2≥5016.9+16.9
12≤9.6≥5030+30
24≤19.2≥50120+120
48≤38.4≥50480+480




外形图、接线图、接线图



名称 类型 操作
PDF.pdf pdf1 预览 下载
