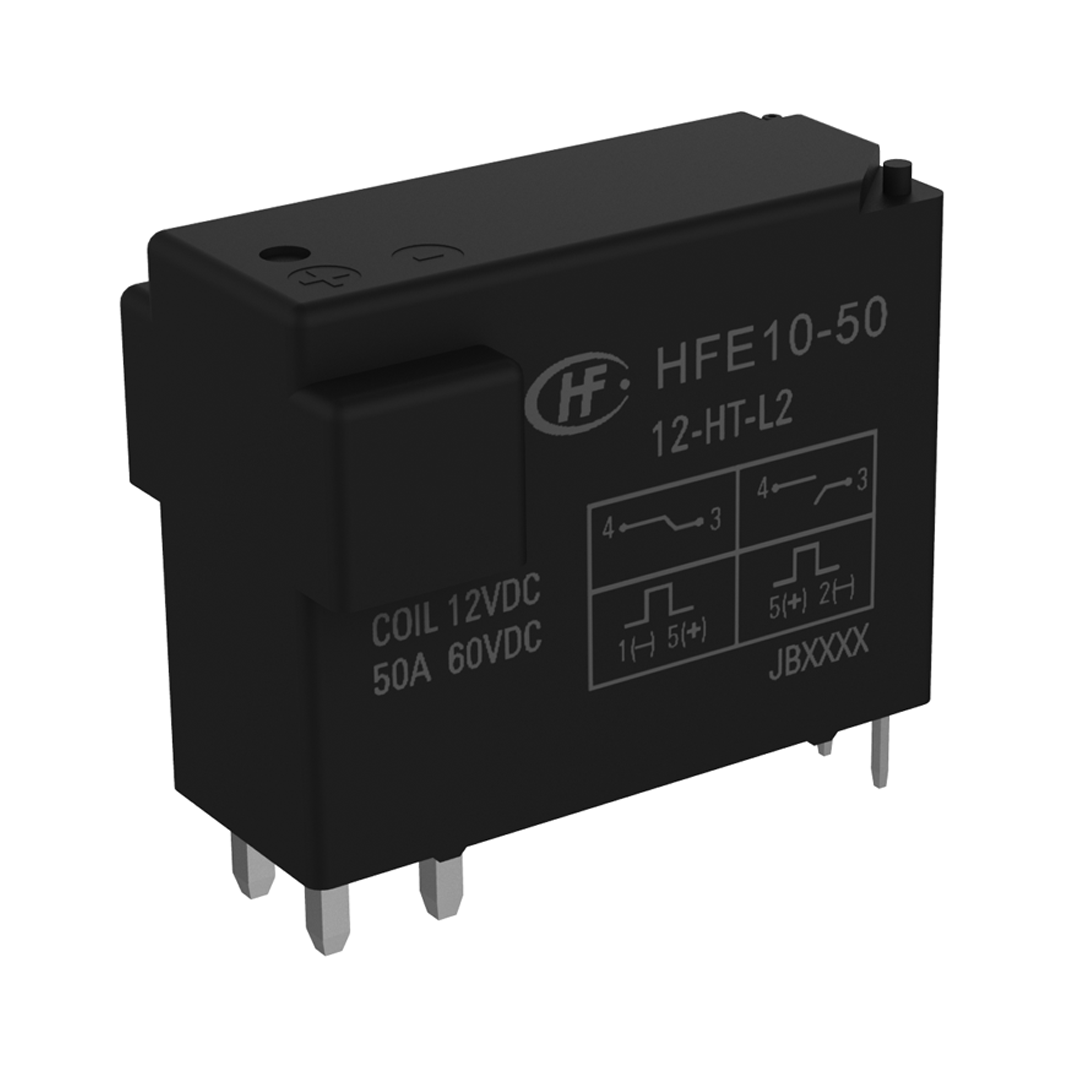

宏发继电器HFE10-50系列
特性		50A直流负载能力，磁保持继电器，抗浪涌电流能力达500A/2ms
触点参数
触点形式		1H
接触电阻		典型值:≤10mΩ(1A 24VDC)
触点材料		AgSnO₂
触点负载		50A 250VAC(阻性),1x10⁴次 50A60VDC(直流负载),5x10⁴次 50A 150VDC(直流负载),2x10⁴次
最大切换电压		440VAC
最大切换电流		50A
最大切换功率		22000W
机械耐久性		1x10⁵次
电耐久性		详见“触点负载”
性能参数
绝缘电阻		1000MΩ(500VDC)
介质耐压	线圈与触点间	4000VAC 1min
	断开触点间	3000VAC(50/60Hz,1min)
爬电距离		>8mm
触点间隙		≥1.45mm
动作时间(额定电压)		≤15ms
复归时间(额定电压)		≤15ms
冲击	稳定性	98m/s²
	强度	980m/s²
振动		10Hz~55Hz 1.5mm 双振幅
湿度		5%~85% RH
温度范围		-40℃~70℃
引出端形式		印制电路板式
重量		约40g
封装形式		塑封型或防尘罩型
线圈参数
额定线圈功率		单线圈:2.4W;双线圈:4.8W
单线圈
额定电压 VDC	动作、复归电压 VDC	脉冲宽度 ms	线圈电阻 x(1±10%)Ω
6	≤4.8	≥50	15
9	≤7.2	≥50	33.7
12	≤9.6	≥50	60
24	≤19.2	≥50	240
48	≤38.4	≥50	960
双线圈
额定电压 VDC	动作、复归电压 VDC	脉冲宽度 ms	线圈电阻 x(1±10%)Ω
6	≤4.8	≥50	7.5+7.5
9	≤7.2	≥50	16.9+16.9
12	≤9.6	≥50	30+30
24	≤19.2	≥50	120+120
48	≤38.4	≥50	480+480
