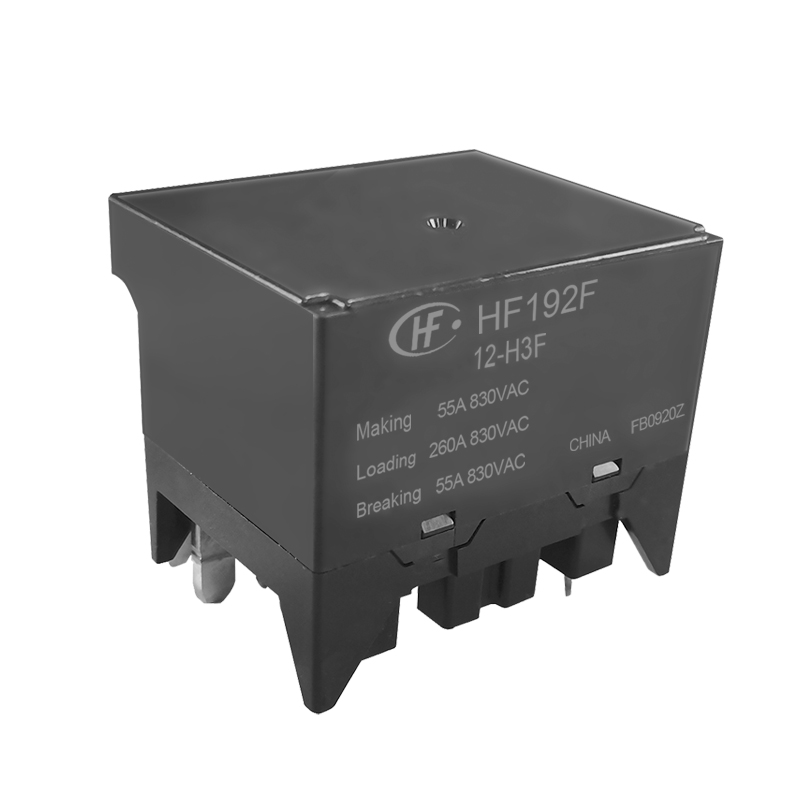

宏发继电器HF192F系列产品技术参数
特点	260A触点切换能力适用于太阳能光伏发电用逆变器能点间隙4mm、整机施加线图保持电压，节省电力损耗/F级绝缘等级
触点参数
触点形式		1H
接触电阻(初始)		≤1mQ（通过6VDC20A电压下降法)
触点材料		AgNi
额定负载(阻性)		接通55A，载流260A，断开55A 800VAC
最大切换电压		830VAC
最大切换电流		260A
最大切换功率		45650VA
机械耐久性		1×10°次
电耐久性		≥1×10次（85℃，1s通9s断，接通55A 载流260A，断开55A，800VAC，阻性)
性能参数
绝缘电阻			1000 MQ(500VDC)
介质耐压	断开触点间		2000VAC 1min
	线圈与触点间		5000VAC 1min
浪涌电压(线圈与触点间）			10kV(1.2/50μs)
动作时间(额定电压下)			30ms max.
释放时间(额定电压下)			10ms max.
线圈温升			≤70K（触点负载260A，线圈额定电压激励100ms后降低至保持电压，环境温度85'℃)
冲击	稳定性		98m/s2
	强度		980m/s2
振动			10Hz~55Hz 1.0mm 双振幅
湿度			5 % ～ 85 % RH
温度范围			-40℃~85℃(线圈额定电压激励 100ms后降低至保持电压)
引出端方式			印制板式
重量			约320g
封装方式			防焊剂型
线圈规格表 23℃
额定电压 VDC	动作电压 VDC	释放电压 VDC	最大电压（1) VDC	线圈电阻Q
6	≤4.5	≥0.6	7.2	12×（1±10%）
9	≤6.75	≥0.9	10.8	27×（1±10%）
12	=9	≥1.2	14.4	48×(1±10%)
24	≤18	≥2.4	28.8	192×（1±10%）
UL/CUL		接通55A.载流260A，断开55A，830VAC 85℃.10000次，阻性负载
TUV		接通55A,载流260A,断开55A,830VAC 85℃，10000次，阻性负载
