松川继电器210H-2AH产品技术参数
特点	12A/14A/16A小型印刷电路板功率、继电器接触间隙1.85mm<2.1mm、符合欧洲光伏标准IEC62109-1、为节省能源在额定线圈电压的45~55%(210H)V、线圈保持电压可降至线圈额定电压的45-60%(210)，45-55%(210H)V以达节能功效、用于光伏发电系统(太阳能逆变器)的高性能PCB功率继电器、符合RoHS标准。
型号列表
标准型
引出端形状	触点形状	UL 绝缘等级	分类名称
			防助焊剂型
PCB 用引出端	2A (DPNO)	F	210-2AH-F-C
			210-2AH1-F-C
高容量型
PCB 用引出端	2A (DPNO)	F	210-2AH-F-C
			210-2AH1-F-C
触点额定负载
标准型
阻性负载	12A 250VAC, On 1s/ Off 9s, at 85℃, 30K ops.
高容量型
阻性负载	14A 250VAC, On 1s/ Off 9s,at 85℃, 30K ops.
	16A 250VAC, On 1s/ Off 9s, at 75°℃, 30K ops.

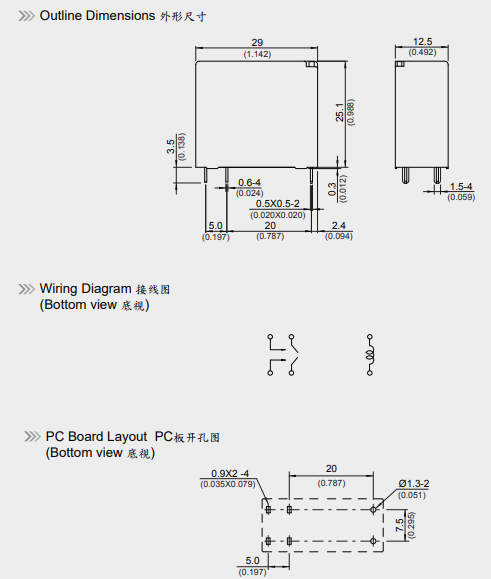

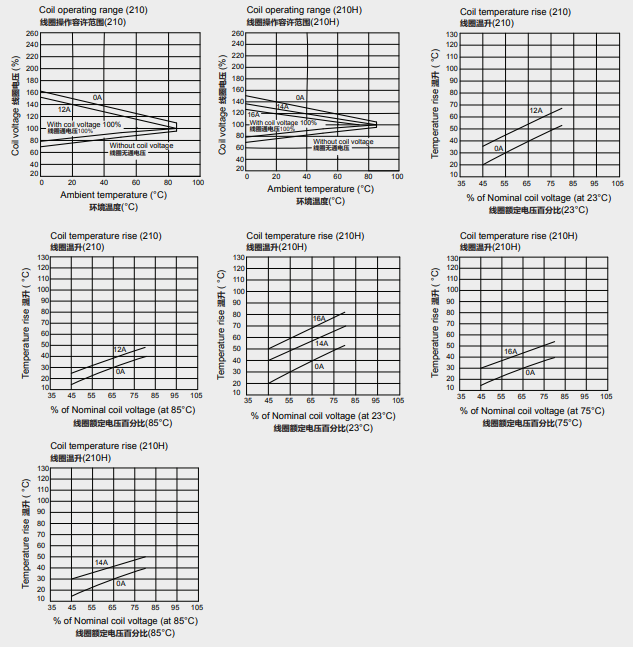

线圈参数
额定电压 (V)	额定电流 ±10 % at 23℃ (mA)	线圈电阻 ±10 % at 23℃ (Q)	吸合电压 (最大值) at 23℃ (1)	释放电压 (最小值) at 23℃	持续电压 at 85℃	额定/保持电压功耗
12	118	102	额定电压的75%	额定电压的5%	额定电压的 45~60%(210) 45~55%(210H)	1.4W / 0.29W
24	58	411
触点间距≥2.1 mm
额定电压 (V)	额定电流 ±10% at 23℃ (mA)	线圈电阻 ±10 % at 23℃ (2)	吸合电压 (最大值) at 23℃ (1)	释放电压 (最小值) at 23℃	持续电压 at 85°℃	额定/保持电压功耗
12	118	102	额定电压的80%	额定电压的5%	额定电压的 45~60%(210), 45~55%(210H)	1.4W / 0.29W (2)
24	58	411
技术参数
触点材料		银合金（Agaloy）
接触电阻		100mΩ Max.(at 1A/6VDC 四端法) 6 mΩ Max. ( 20A 以20A压降法)
吸合时间		20ms Max.
释放时间		15ms Max.
振动	稳定工作	10~55Hz，amplitude 振幅 1.5 mm
	损坏极限	10~55Hz,amplitude 振幅 1.5 mm
冲击	稳定工作	10G
	损坏极限	100G
预期寿命	机械	100，000 ops. (动作频率 9,000 ops./hr)
工作环境温度		-40~+85°℃ ( 不结冰) 触点负载 12A,14A
		-40~+75℃(不结冰)触点负载16A
重量		约17 g
绝缘参数
绝缘电阻		1000MQ Min.(DC 500V)
介质耐压	开路触点间	AC 1500V,50/60Hz 1 min.
	触点线圈间	AC 5000V,50/60Hz 1 min.
	触点回路间	AC 2500V50/60Hz 1 min.
IEC 61810-1/IEC 61810-1绝缘
空间/延面距离	触点线圈间	Double 双倍，Reinforce 加强
		≥3.0mm/≥5.0mm
	开路触点间	Basic 基本，≥ 1.5mm/>2.5mm
	触点回路间	Double 双倍，Reinforce 加强
		≥3.0mm/≥5.0mm
额定绝缘电压		250V
额定脉冲耐电压		2500V
污染等级		2
额定电压		230/400V
过电压类别		Ⅱ
符合欧洲光伏标准
触点间距		1.85mm Min.
		2.1mm Min.
