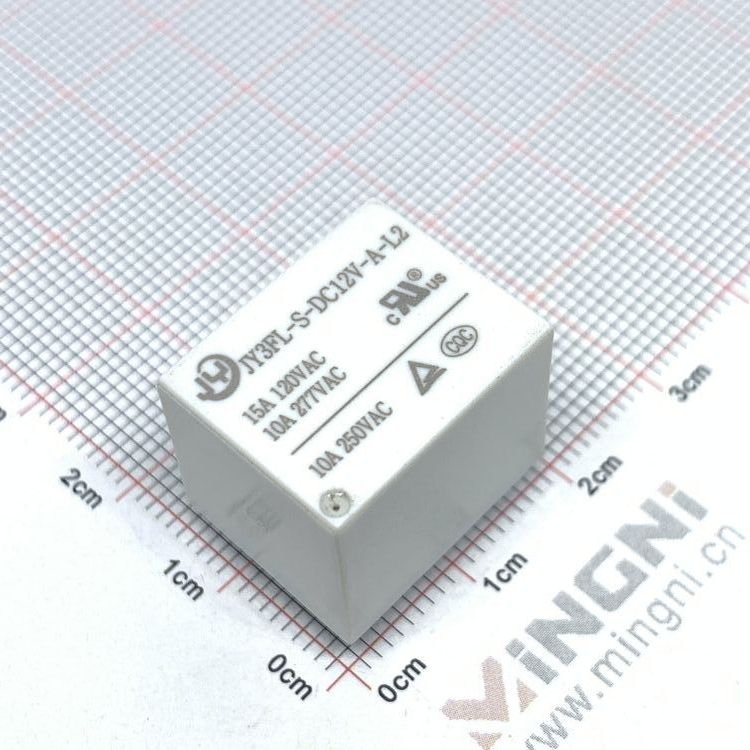

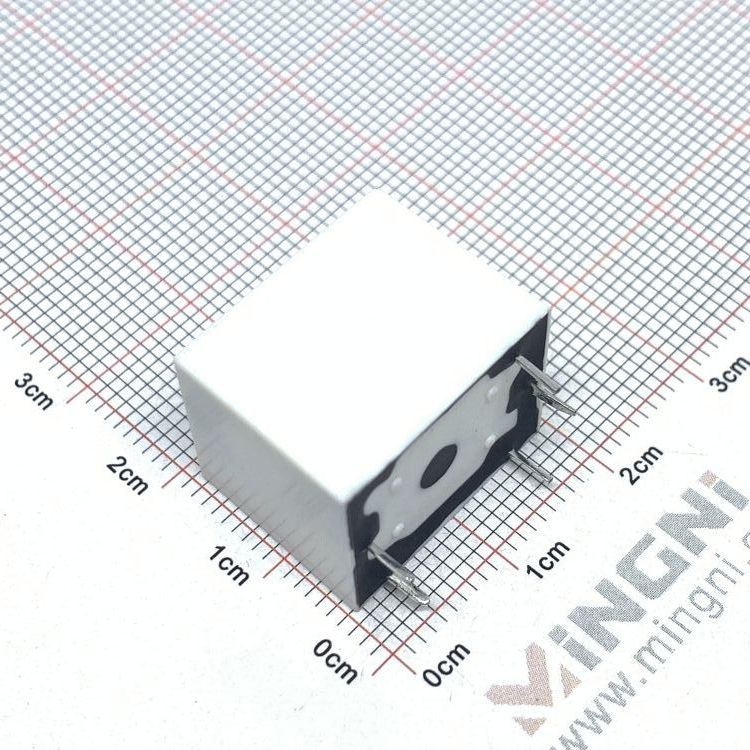

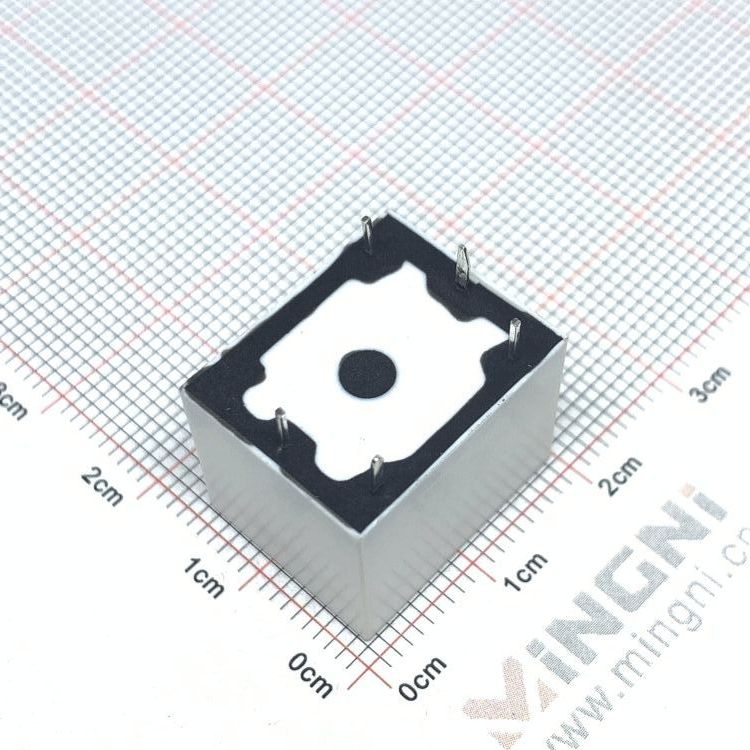

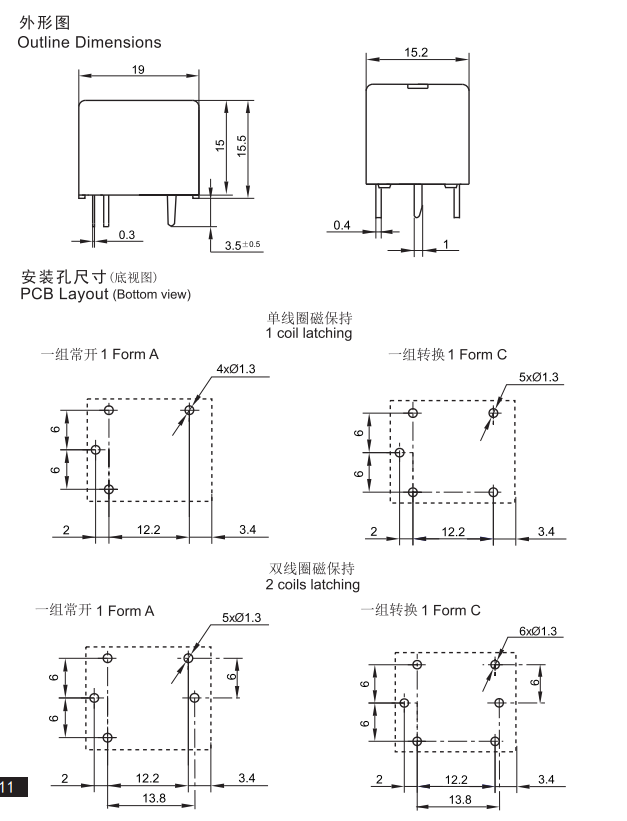

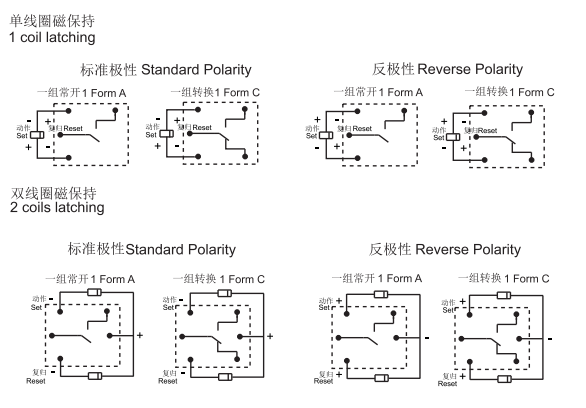

杰盈继电器JY3FL-S-DC12V-A-L2
特点	超小型大功率磁保持继电器，低线圈功耗，单线圈磁保持:约0.4W，双线圈磁保持:约0.8W ，15A触点切换能力，具有一组常开、一组转换触点形式，超小型、标准印制板引出脚，塑封型和防焊剂型可供选择
典型用途	汽车门锁马达控制，家电，办公设备，自动防盗报警器等
触点参数
Contact Form触点形式			A-1组常开,C-1组转换
Rating Load(Resistive)额定负载(阻性)			10A 277VAC
Max.Switching Current最大切换电流			10A/15A
Max.Switching Voltage最大切换电压			277VAC/30VDC
Max.Switching Power最大切换功率			2770W
性能参数
Contact Materials触点材料			Ag Allioy银合金
Contact Resistance接触电阻			100mΩ Max
Operate Time吸合时间			10ms.Max
Release Time释放时间			10ms.Max
Insulation Resistance绝缘电阻			100MΩ Min.(DC500V)
Initial Dielectric Strength 介质耐压			between open contacts: 触点与题点间:	AC 750 V,50/60Hz 1Min
			between contacts and coil: 触点与线圈间:	AC 2000 V,50/60Hz 1Min
Vibration Resistance 抗振动			Damage limits: 剩久:	10~55Hz Double Amplitude双振幅1.5mm
			Malfunction: 误动作:	10~55Hz Double Amplitude双振幅1.5mm
Shock Resistance 抗冲击			Damage limits: 耐久:	G Min
			Malfunction: 误动作:	100G Min
Life 寿命			Mechanical Life(10800 per hour) 机械寿命(每小时10800次)	1x10⁷
			Electrical Life(600 per hour) 电气寿命(每小时600次)	1x10³
Ambient Temperature环境温度			-40℃~+85℃(No condensation)(不冷凝)
Unit Weight单位重量			约Approx.9.0g
线圈参数
Coil Nominal Voltage额定电压 (VDC)	SetVoltage动作电压 (VDC)	Reset Voltage复归电压 (VDC)	Pulse Width 脉冲宽度数量	Max. Voltage最大电压 (VDC)	Coll Resistance 线圈电阻 Ω	Rated power额定功率
5	≤4.0	≤4.0	≥100	7.5	62.5x(1±10%)	About 0.4W 约0.4W
6	≤4.8	≤4.8	≥100	9	90x(1±10%)
9	≤7.2	≤7.2	≥100	13.5	202.5x(1±10%)
12	≤9.6	≤9.6	≥100	18	360x(1±10%)
24	≤19.2	≤19.2	≥100	36	1440x(1±10%)
48	≤38.4	≤38.4	≥100	72	5760x(1±10%)
5	≤4.0	≤4.0	≥100	7.5	31.5x(1±10%)	About 0.8W 约0.8W
6	≤4.8	≤4.8	≥100	9	45x(1±10%)
9	≤7.2	≤7.2	≥100	13.5	101.5x(1±10%)
12	≤9.6	≤9.6	≥100	18	180x(1±10%)
24	≤19.2	≤19.2	≥100	36	720x(1±10%)
48	≤38.4	≤38.4	≥100	72	2880x(1±10%)
