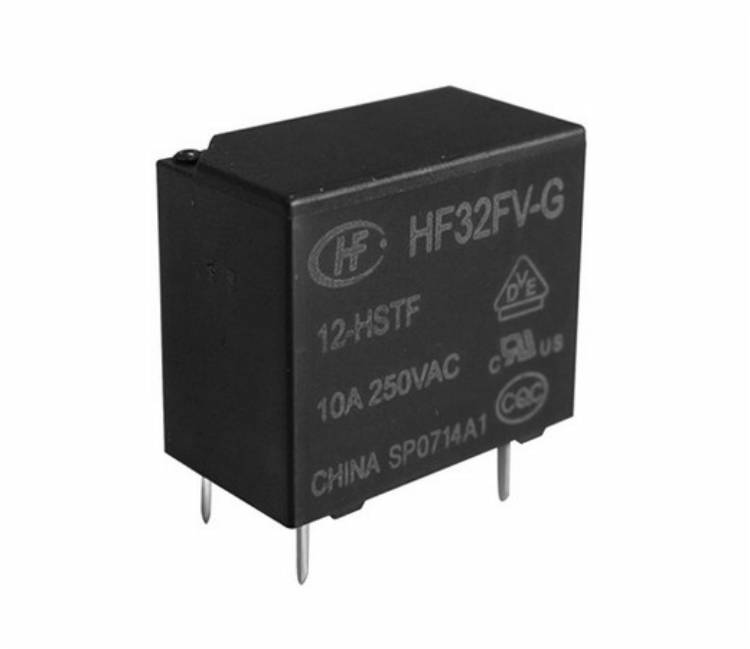

宏发继电器HF32FV-G/12-HSTF-明你【淘继电器网】

厦门宏发开关设备有限公司（原厦门宏美电子有限公司）创建于1994年，是重点高新技术企业。是智能化断路器、接触器、继电器、...

产品分类

产品信息
文档下载

宏发继电器HF165F产品技术参数
特性	5A触点切换能力线图与触点间介质耐电压4kV具有一组常开触点形式标准印制板引出脚塑封型和防焊剂型可供选择可提供符合IEC60335-1 标准产品UL级绝缘等级: F级满足加强绝缘要求可提供符合回流焊的产品可提供符合无卤要求的产品
触点参数
触点形式	1H
接触电阻①	≤100m(1A 6VDC)
触点材料	AgSnO2,AgCdO,AgNi
触点负载 (阻性)	标准型		灵敏型
	5A250VAC 5A 30VDC		3A250VAC 3A 30VDC
最大切换电压	277VAC/30VDC
最大切换电流	5A		3A

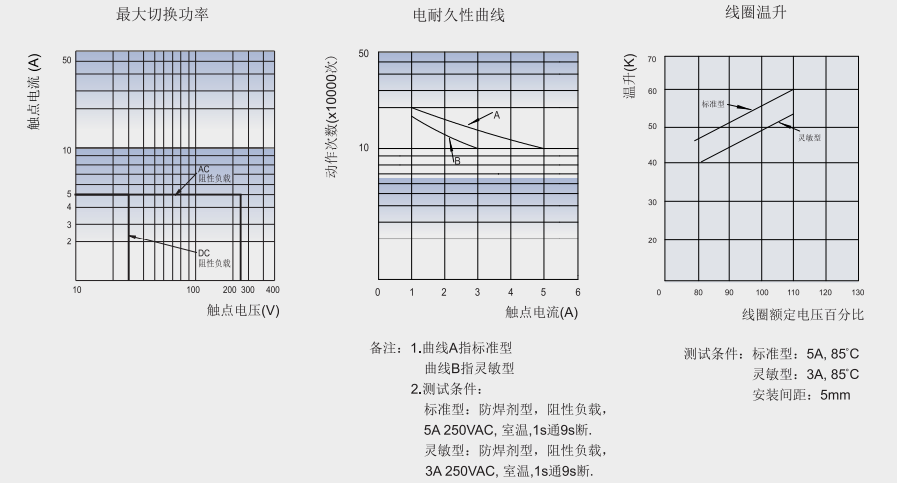

最大切换功率	1385VA/150W		831VA/90W
机械耐久性	1x107次
电耐久性	1x105次(5A250VAC阻性负载，室温，1s通9s断5x104次(5A250VAC阻性负载，85C.1s通9s断为初始值。		1x 105次 (3A250VAC阻性负载，室温，1s通9s断)5x 104次(3A250VAC性负载.85C,1s通9s断)
性能参数
绝缘电阻		1000M(500VDC)
介质耐压	线圈与触点间	4000VAC1min
	断开触点间	1000VAC1min
浪涌电压		6kV(1.2/50us)
动作时间（额定电压下）		≤8ms
释放时间（额定电压下）		≤5ms
冲击	稳定性	294m/s2
	强度	980m/s2
振动	稳定性	10Hz~55Hz1.5mm双振幅
湿度		5%~85%RH
工作环境温度		-40C~105C

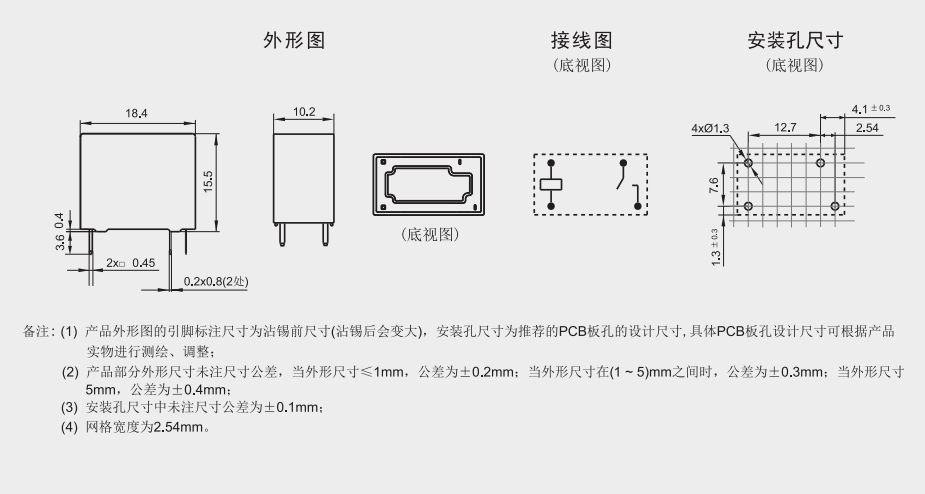

引出端方式		印制板式
重量		约6g
封装方式		塑封型、防焊剂型
线圈参数
额定线圈功率		标准型：约450mW灵敏型：约200mW
线圈规格表23C标准型
额定电压VDC	动作电压VDC	释放电压VDC	最大电压2VDC	线圈电阻
3	≤2.25	≥0.15	3.9	20x(1±10%
5	≤3.75	0.25	6.5	55x(1±10%
6	4.50	≥0.30	7.8	80x(1±10%
9	≤6.75	≥0.45	11.7	180x(1±10%
12	≤9.00	≥0.60	15.6	320x(1±10%
18	≤13.5	≥0.90	23.4	720x(1±10%
24	≤18.0	≥1.20	31.2	1280×(1±10%
48	≤36.0	≥2.40	62.4	5120×(1±10%
灵敏型
额定电压VDC	动作电压VDC	释放电压VDC	最大电压2VDC	线圈电阻Ω
3	≤2.25	≥0.15	4.5	45x(1±10%)
5	≤3.75	≥0.25	7.5	125x(1±10%
6	≤4.50	≥0.30	9.0	180x(1±10%
9	6.75	0.45	13.5	400x(1±10%
12	≤9.00	≥0.60	18.0	720x(1±10%
18	≤13.5	≥0.90	27.0	1600x(1±10%
24	≤18.0	≥1.20	36.0	2800x(1±10%)
48	36.0	≥2.40	72.0	11520x(1±10%
安全认证
UL/CUL	AgSnO2	5A 277VAC/250VAC通用负载40℃ 5A 277VAC/250VAC通用负载85℃ 5A 30VDC通用负载85℃ 300W 120VAC灯负载40℃ 1/4HP 250VAC 85℃ 3A 277VAC/250VAC通用负载（灵敏型）85℃ 5A 277VAC/250VAC阻性负载105℃ 3A 30VDC通用负载（灵敏型）85℃ 3A 277/250VAC通用负载（灵敏型）105℃ TV-3 120VAC 40℃
	AgCdO	5A277VAC/250VAC通用负载85℃ 5A30VDC阻性负载85℃
	AgNi	5A277VAC/250VAC通用负载85℃ 5A277VAC/250VAC通用负载105℃ 5A30VDC阻性负载85℃ 3A30VDC阻性负载（灵敏型）85℃ 3A277VAC/250VAC通用负载（灵敏型）85℃ 3A277VAC/250VAC通用负载（灵敏型）105℃
VDE	AgSnO2	5A30VDC阻性负载85℃ 5A277VAC/250VAC阻性负载85℃ 3A277VAC/250VAC阻性负载（灵敏型）85℃ 3A30VDC阻性负载（灵敏型）85℃ 5A277VAC/250VAC阻性负载105℃ 3A277VAC/250VAC阻性负载（灵敏型）105℃ 5A277VAC/250VAC阻性负载85℃
	AgCdO	5A30VDC阻性负载85℃ 5A277VAC/250VAC阻性负载85℃
	AgNi	3A277VAC/250VAC阻性负载(灵敏型)85℃ 5A277VAC/250VAC阻性负载105℃ 3A277VAC/250VAC阻性负载(灵敏型)105℃ 5A277VAC/250VAC阻性负载85℃
CQc	AgSnO2	5A30VDC阻性负载85℃ 3A277VAC/250VAC阻性负载（灵敏型）85℃ 5A277VAC/250VAC阻性负载105℃ 3A277VAC/250VAC阻性负载（灵敏型）105℃ 5A277VAC/250VAC阻性负载85℃
	AgCdO	5A30VDC阻性负载85℃ 5A277VAC/250VAC阻性负载85℃
	AgNi	5A277VAC/250VAC阻性负载85℃ 5A30VDC阻性负载85℃ 3A277VAC/250VAC阻性负载（灵敏型）85℃
