杰盈   杰盈继电器JY46F-S-DC5V-A
杰盈继电器JY46F-S-DC5V-A:该继电器10A触点切换能力,塑封型和防尘罩型可供选择,具有一组常开触点,外形尺寸...
价格: 立即咨询
订购热线:13420918881

宁波杰盈电器科技有限公司创立于2008年,专业制造继电器,以及高精度五金冲压件、注塑件等。品种规格齐全。是一家集研发、制...

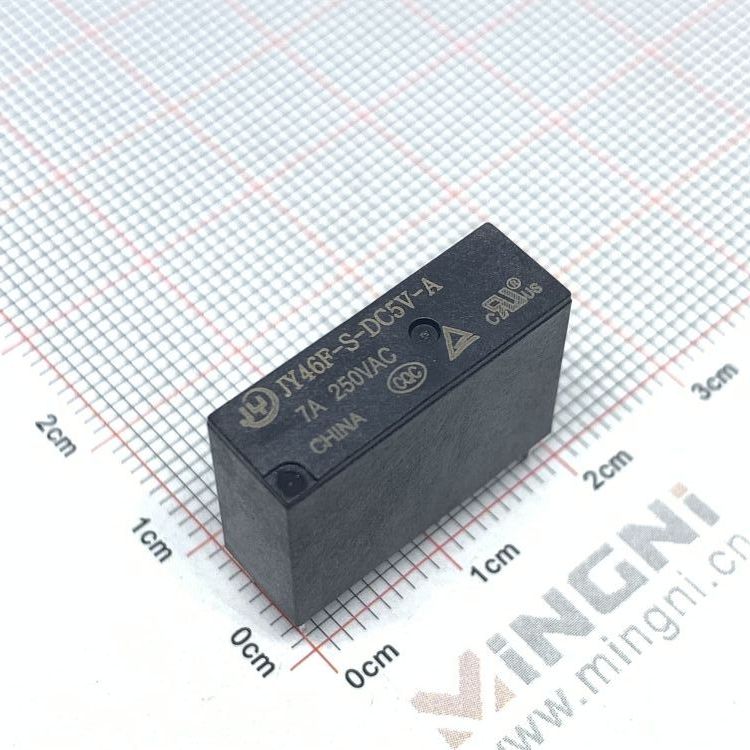

杰盈继电器JY46F-S-DC5V-A
特点10A触点切换能力,塑封型和防尘罩型可供选择,具有一组常开触点,外形尺寸(20.5X7.0X15.1)   mm
典型用途通讯   ,安全设备,智能家居  ,办公设备等  ;家用电器,如空调,微波炉
触点参数
Contact Form触点形式A-1组常开
Rating Load(Resistive)额定负载(阻性)5A/7A/10A   250VAC/30VDC
Max.Switching Current最大切换电流5A/7A/10A
Max.Switching Voltage最大切换电压250VAC/30VDC
Max.Suftching Power最大切换功率2500VA/300W
性能参数
Contact Materials触点材料AgAlloy银合金
Contact Resistance接触电阻100mΩ   Max
Operate Time吸合时间10ms.Max
Release Time释放时间5ms.Max
Insulation Resistance绝缘电阻1000MΩ   Min.(DC500V)
Initial Dielectric Strength
    介质耐压
between   open contacts:
    触点与触点间:
AC750V.50/60Hz   1Min
between contacts and coil:
    触点与线圈间:
AC4,000V.50/60Hz   1Min
Vibration Resistance
    抗振动
Damage   limits:
    耐久:
10~55Hz   Double Amplitude双振幅1.5mm
Malfunction:
    误动作:
10~55Hz   Double Amplitude双振幅1.5mm
Shock Resistance
    抗冲击
Damage   limits:
    耐久:
100G   Min
Malfunction:
    误动作:
10G   Min
Life寿命Mechanical   Life(10800 per hour)
    机械寿命(每小时10800次)
5x10⁶
Electrical Life(1800 per hour)
    电气寿命(每小时1800次)
1x10⁵
Ambient Temperature环境温度-40℃~+85'℃(No   condensation)(不冷凝)
Unit Weight单位重量约Approx.3.0g
线圈参数
Coil Nominal
    Voltage
    额定电压
    (VDC)
Nominal
    Current
    额定电流
    ±10%(mA)
Coil
    Resistance
    线圈电阻±10%(Ω)
Max.Continuous
    Voltage
    最大连续外加电压
Pick-Up
    Voltage
    吸合电压
    (Max)
Drop-Out
    Voltage
    释放电压
    (Min)
Rated
 power
  额定功率
366.6745Coil   Nominal
    Voltage
    130%
    额定电压的
    130%
Coil   Nominal
    Voltage
    75%
    额定电压的
    75%
Coil   Nominal
    Voltage
    10%
    额定电压的
    10%
0.20W
540.00125
633.33180
922.22405
1216.67720
1811.111,620
248.572,880
安规认证
AuthType Basic认证类别CQCTUVUUC_UL
Authentication Load
    认证负数
5A/7A/10A   250VAC5A/7A/10A   250VAC5A/7A/10A   250VAC


外形尺寸、接线、安装孔尺寸图


性能曲线图


名称 类型 操作
PDF.pdf pdf1 预览 下载
